تصنيع
|
شركة أي بي بي |
|
نموذج
|
AI895
|
| رقم PN |
3BSC690086R1
|
| الكتالوج | S800 إدخال/إخراج |
| وصف |
وحدة الإدخال التناظرية
|
| أصل | السويد/مالطا/الهند |
| رمز النظام المنسق |
85389091
|
| البعد |
10*12*4.5 (سم)
|
| وزن | 0.2 كجم |
وصف:

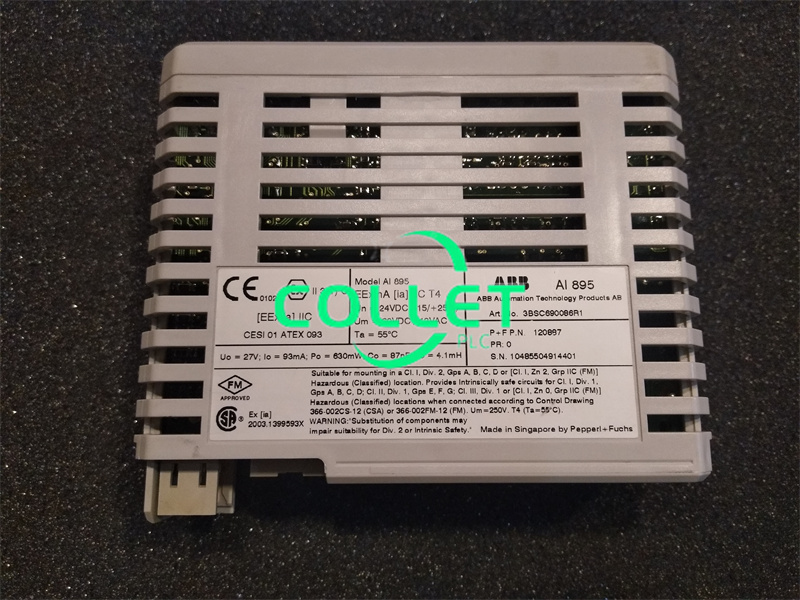

شركة أي بي بي AI895 3BSC690086R1 هو وحدة الإدخال التناظرية تم تصنيعها بواسطة ABB.
وحدة الإدخال التناظرية AI895 قادرة على توصيل أجهزة الإرسال ثنائية الأسلاك مباشرةً، وباستخدام وصلة خاصة، يمكنها أيضًا توصيل أجهزة الإرسال رباعية الأسلاك دون فقدان خاصية HART. تحتوي وحدة الإدخال التناظرية AI895 على 8 قنوات. تتضمن الوحدة مكونات حماية السلامة الجوهرية في كل قناة للتوصيل بمعدات العمليات في المناطق الخطرة دون الحاجة إلى أجهزة خارجية إضافية. يمكن لكل قناة تشغيل ومراقبة جهاز إرسال ثنائي الأسلاك واتصال HART. عادةً ما يكون انخفاض جهد الدخل لتيار الإدخال 3 فولت، بما في ذلك PTC. يوفر مصدر طاقة جهاز الإرسال لكل قناة 15 فولت على الأقل عند تيار حلقة 20 مللي أمبير لتشغيل أجهزة إرسال العمليات المعتمدة من Ex، ويقتصر على 23 مللي أمبير في ظروف التحميل الزائد.
يمكن استخدام TU890 وTU891 Compact MTU مع هذه الوحدة، وهي تتيح توصيل سلكين بأجهزة المعالجة دون الحاجة إلى أطراف إضافية. TU890 لتطبيقات Ex وTU891 للتطبيقات غير Ex.
المميزات والفوائد
• 8 قنوات لـ 4...20 مللي أمبير، مدخلات أحادية القطب ذات نهاية واحدة.
• اتصالات هارت.
• مجموعة واحدة مكونة من 8 قنوات معزولة عن الأرض.
• الطاقة والمراقبة لأجهزة الإرسال ثنائية الأسلاك المعتمدة من Ex.
• مدخلات تناظرية غير مخزنة للطاقة للمصادر التي تعمل بالطاقة الخارجية.
الأسئلة الشائعة:
1.ما هو نوع الإشارة ل AI895 ؟
أحادي القطب أحادي النهاية
2.ما هو جهد العزل المقدر ل AI895 ؟
50 فولت
رابط ورقة البيانات:
AI895 ABB 3BSC690086R1، وحدة إدخال تناظرية
ملف بي دي إف
ورقة البيانات
