تصنيع
|
شركة أي بي بي |
|
نموذج
|
دي اي 814
|
| رقم PN |
3BUR001454R1
|
| الكتالوج | S800 إدخال/إخراج |
| وصف |
وحدة الإدخال الرقمية
|
| أصل | السويد/مالطا/الهند |
| رمز النظام المنسق |
85389091
|
| البعد |
10*12*4.5 (سم)
|
| وزن | 0.15 كجم |
وصف:

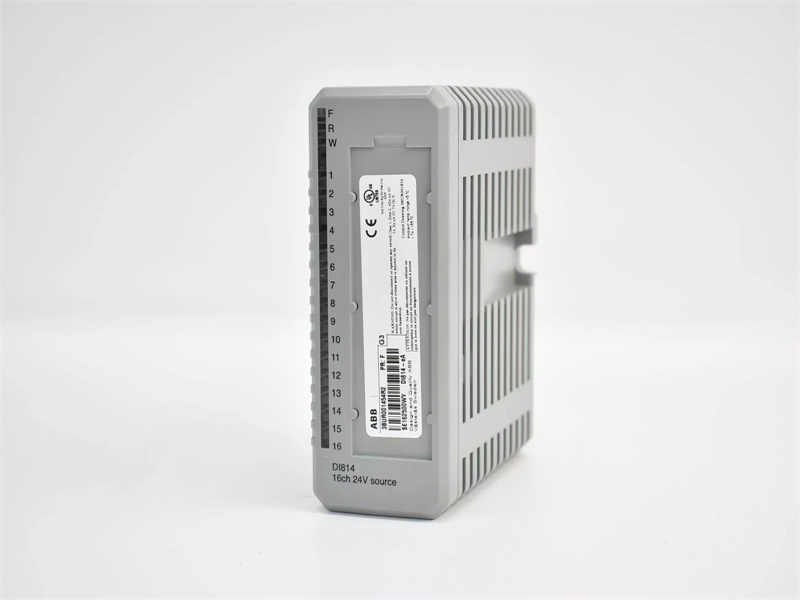

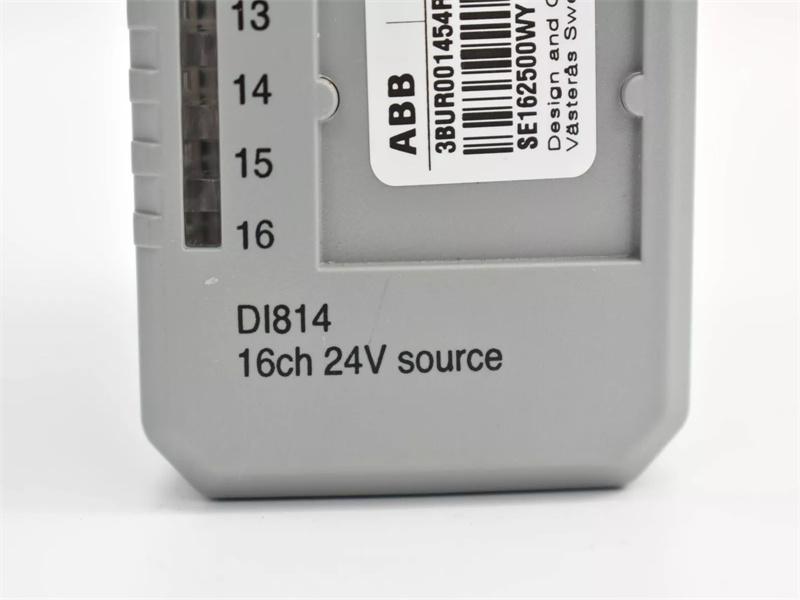

شركة أي بي بي DI814 3BUR001454R1 هو وحدة الإدخال الرقمية تم تصنيعها بواسطة ABB.
يتراوح نطاق جهد الدخل بين 18 و30 فولت تيار مستمر، ويبلغ مصدر تيار الدخل 6 مللي أمبير عند 24 فولت. تُقسّم المداخل إلى مجموعتين معزولتين بشكل فردي، تحتوي كل منهما على ثماني قنوات، ومدخل واحد لمراقبة الجهد. تتكون كل قناة دخل من مكونات تحديد التيار، ومكونات حماية التوافق الكهرومغناطيسي، ومصباح LED لمؤشر حالة الدخل، وحاجز عزل بصري. يُصدر مدخل مراقبة جهد العملية إشارات خطأ في القناة في حال اختفاء الجهد. يمكن قراءة إشارة الخطأ من خلال ناقل الوحدة (ModuleBus).
المميزات والفوائد
-16 قناة لمدخلات 24 فولت تيار مستمر مع مصدر التيار
-2 مجموعات معزولة من 8 مع مراقبة الجهد
مؤشرات حالة الإدخال
الأسئلة الشائعة:
1.ما هو نطاق الإدخال؟ دي اي 814 ؟
نطاق جهد الإدخال، "0"
-30 .. 5 فولت
نطاق جهد الإدخال، "1"
15 .. 30 فولت
2.ما هو الحد الأقصى لطول كابل المجال؟ دي اي 814 ؟
600 متر (656 ياردة)
رابط ورقة البيانات:
DI814 ABB 3BUR001454R1، وحدة الإدخال الرقمية
ملف بي دي إف
ورقة البيانات
