تصنيع
|
شركة أي بي بي |
|
نموذج
|
TC514V2
|
| رقم PN |
3BSE013281R1
|
| الكتالوج | اللوحة 800 |
| وصف |
مودم الألياف الضوئية/الزوج الملتوي
|
| أصل | السويد/مالطا/الهند |
| رمز النظام المنسق |
85389091
|
| البعد |
16*12*5.8 (سم)
|
| وزن | 0.34 كجم |
وصف:
شركة أي بي بي TC514V2 3BSE013281R1 هو مودم الألياف الضوئية/الزوج الملتوي تم تصنيعها بواسطة ABB.
Advant Fieldbus 100 زوج مجدول إلى مكرر بصري (ألياف بصرية).
قوة 24 فولت تيار مستمر، عزل مقنن 50 فولت.
ملاحظة! هذا الجزء مُستثنى من نطاق 2011/65/EU (RoHS).
كما هو منصوص عليه في المادة 2(4)(ج)، (هـ)، (و) و(ي) منها
(المرجع: 3BSE088609 - إعلان المطابقة للاتحاد الأوروبي
- نظام التحكم الرئيسي في العمليات ABB Advant)
تركيب/فك مودم الألياف الضوئية/الزوج الملتوي TC514
مودم الألياف الضوئية/الأزواج المجدولة TC514 مُثبَّت على سكة DIN. سكة DIN
يتم تثبيته على صفيحة معدنية في خزانة أو على جدار العلبة باستخدام أدوات التثبيت
براغي كل 100 مم، لضمان توصيل جيد لأرضية الهيكل. يحتوي المودم على
جهاز قفل سريع يُثبّت على سكة التثبيت. من الممكن تركيب
المودم عموديًا وأفقيًا. لتركيب المودم، ضعه في الأعلى
حافة سكة DIN، حرر مزلاج السكة باستخدام مفك براغي مسطح ثم قم بفكه
آلية القاعدة في مكانها. عندما تكون الوحدة في مكانها على سكة DIN وفي
الوضع الرأسي، قم بإزالة مفك البراغي وسوف يقوم مزلاج السكة بتثبيت الوحدة في
ضع الوحدة على سكة DIN. حرّر الوحدة من سكة DIN بنفس الطريقة.
الأسئلة الشائعة:
1. ما هو المنتج الذي يمكن أن يحل محل TC514V2 ؟
TC514V1

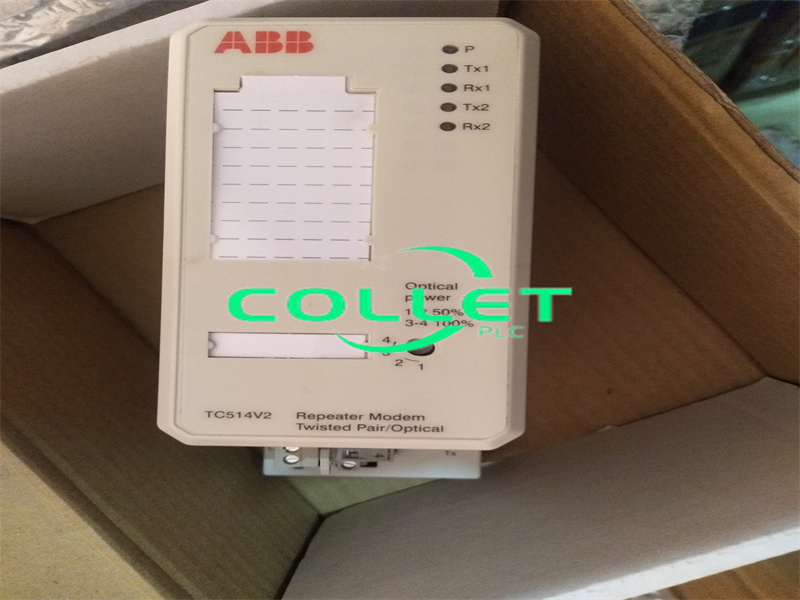

2. ما هي مؤشرات الضوء الموجودة على TC514V2 يقصد؟
P: مؤشر LED للطاقة (أخضر)
Tx1: زوج ملتوي (كهرماني)
Rx1: زوج ملتوي (كهرماني)
Tx2: الألياف البصرية (العنبر)
Rx2: الألياف البصرية (العنبر)
رابط ورقة البيانات:
TC514V2 ABB 3BSE013281R1، مودم الألياف الضوئية/الزوج الملتوي
ملف بي دي إف
ورقة البيانات
