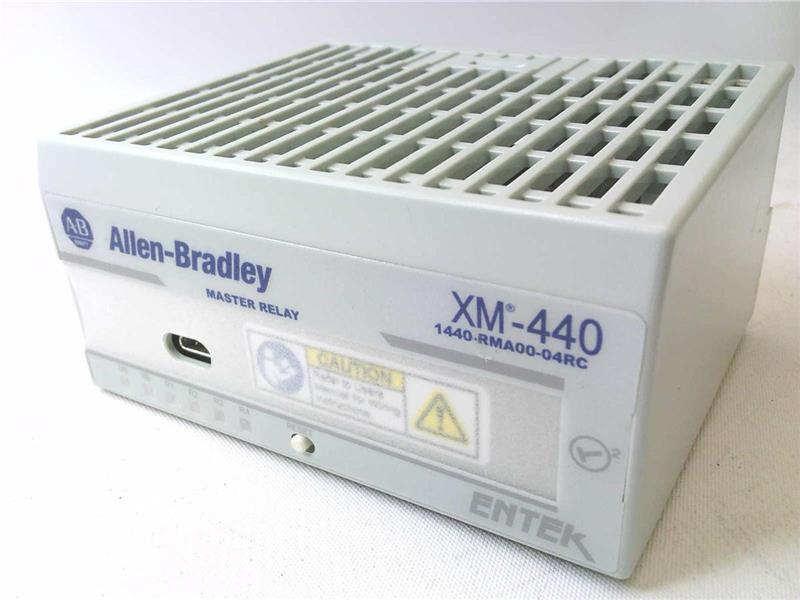

وحدة الترحيل الرئيسية Allen-Bradley 1440-RMA00-04RC XM-440

تتميز وحدة الترحيل الرئيسية Allen-Bradley 1440-RMA00-04RC XM-440 بأربعة مخارج ترحيل

  • رقم الصنف.:

    1440-RMA00-04RC
  • دفع:

    T/T
  • سعر السوق:

    $2400
  • أصل المنتج:

    USA
  • ميناء الشحن:

    Xiamen
  • المهلة:

    5-7 days
  • الأسهم السلع:

    5
  • وزن المنتج:

    0.23kg

التصنيع
روكويل ألين برادلي
نموذج 1440-VST02-01RA
رقم القطعة 1440-VST02-01RA
الكتالوج
XM-124
وصف
وحدة القياس الديناميكية القياسية
أصل الولايات المتحدة الأمريكية
رمز النظام المنسق 85389091
الأبعاد 96 مم × 96 مم × 7.62 مم
وزن 0.23 كجم

وصف:

ال وحدة الترحيل الرئيسية Rockwell Allen-Bradley 1440-RMA00-04RC (XM-440) يجمع هذا الجهاز بين أربعة مخارج مرحلات عالية الطاقة ووظائف التحكم الرئيسية في ناقل XM لتوفير تشغيل مرحلات عن بُعد، ومشترك، وتصويتي لوحدات قياس XM الموزعة. يعمل الجهاز كجهاز رئيسي/ماسح ضوئي على شبكة XM، حيث يراقب الإنذارات من ما يصل إلى 64 وحدة قياس XM (تابعة) ويتحكم في مخارج المرحلات الخاصة به وفقًا لذلك. يدعم الجهاز منطق التصويت "A من B" (حتى 16 إنذارًا/مرحلًا لكل مرحل)، وفترات تأخير قابلة للبرمجة (0-25.5 ثانية)، والتشغيل الآمن أو غير الآمن. يمكن توسيعه باستخدام وحدة أو وحدتين من وحدات مرحلات التوسعة XM-441، مما يوفر ما يصل إلى 12 مرحلًا. كما يمكن لـ XM-440 إرسال أحداث تشغيل إلى مجموعات من وحدات قياس XM لجمع بيانات الاتجاهات المُشغّلة. يتم التكوين عبر DeviceNet أو المنفذ التسلسلي (RS-232) باستخدام أداة تكوين XM التسلسلية.

القدرة الرئيسية:

  • أربعة مرحلات DPDT مدمجة (اثنان من النوع C لكل منها)، قابلة للتوسيع إلى 12 مرحلًا باستخدام وحدات التوسعة XM-441

  • منطق التصويت "أ من ب" لكل مرحل، باستخدام ما يصل إلى 16 جهاز إنذار/مرحل من أي وحدات قياس XM على الناقل

  • منطق التصويت بشروط "أي" أو "الكل"، وتأخير التفعيل (من 0 إلى 25.5 ثانية)، مع إمكانية التثبيت أو عدم التثبيت، ونظام أمان ضد الأعطال أو نظام أمان ضد الأعطال

  • يعمل كجهاز رئيسي/ماسح ضوئي لشبكة DeviceNet لوحدات قياس XM (يدعم اتصالات Poll و COS)

  • يدعم Scanlist ما يصل إلى 64 جهازًا تابعًا من نوع XM مع نوع وحدة قابل للتكوين، وخيار مشاركة (أساسي أو مشترك)، و EPR للجهاز التابع (10…32000 مللي ثانية).

  • تأخير بين عمليات المسح (2-9000 مللي ثانية) لتحقيق التوازن بين حركة مرور الشبكة ومعدل المسح

  • إعادة ضبط المرحل عن بُعد عبر مفتاح سلكي أو أمر تسلسلي أو أمر DeviceNet

  • إعادة ضبط يدوية عبر مفتاح إعادة الضبط الموجود على اللوحة

  • يرسل أحداث تشغيل المجموعة إلى وحدات قياس XM لجمع بيانات الاتجاه التي تم تشغيلها (حتى 4 مجموعات تشغيل مستقلة)

  • يخزن سجل الأحداث آخر 128 حدثًا (تغييرات حالة الإنذار/المرحل، تغييرات التكوين، تفعيل مضاعف نقطة الضبط).

  • منفذ تسلسلي (RS-232) للتكوين المحلي (موصل صغير أو قاعدة طرفية)

  • اتصال DeviceNet بمعدل نقل بيانات قابل للتكوين (125/250/500 كيلوبت في الثانية أو معدل نقل بيانات تلقائي) وعنوان العقدة (0…63)

التطبيقات:

  • منطق الترحيل والتصويت المركزي لأنظمة مراقبة حالة XM الموزعة

  • أنظمة حماية الآلات التي تتطلب مخارج مرحلات متعددة عالية الطاقة (مثل التوربينات والضواغط والمولدات)

  • أنظمة الترحيل المصوّتة لإيقاف التشغيل لأسباب تتعلق بالسلامة (على سبيل المثال، التصويت بأغلبية 2 من 3)

  • تفعيل جمع بيانات الاتجاهات عبر وحدات قياس XM المتعددة أثناء بدء تشغيل الآلة أو أحداث الإنذار

  • إدارة الإنذارات عن بُعد باستخدام مرحلات التثبيت وإعادة الضبط عن بُعد

  • التكامل مع شبكات DeviceNet كجهاز رئيسي مخصص لـ XM (ليس لأجهزة DeviceNet العامة)

  • توسيع سعة المرحلات باستخدام وحدات XM-441 ليصل إجمالي عدد المرحلات إلى 12 مرحلاً.

ضمان الجودة:

منتج أصلي جديد كلياً. ضمان لمدة عام. متوفر في المخزون للتوصيل السريع (خلال 1-3 أيام).

الأسئلة الشائعة:

س1: ما هي الوظيفة الرئيسية لوحدة الترحيل الرئيسية XM-440؟
أ1: هو جهاز رئيسي/ماسح لشبكة DeviceNet مصمم خصيصًا لوحدات قياس XM. يراقب إنذاراتها ويستخدم منطق تصويت قابل للتكوين للتحكم في المرحلات المدمجة (قابلة للتوسيع إلى 12 مرحلًا). كما يمكنه إرسال إشارات تنبيه إلى وحدات XM لجمع بيانات الاتجاهات.

س2: كم عدد المرحلات التي يدعمها جهاز XM-440؟
A2: أربعة مرحلات DPDT مدمجة. عند توصيلها بوحدة أو وحدتين من وحدات مرحلات التوسعة XM-441 (تضيف كل منهما 4 مرحلات)، يمكن أن يصل المجموع إلى 12 مرحلًا.

س3: ما هو منطق التصويت "أ من ب"؟
ج٣: يمكن لكل مرحل مراقبة ما يصل إلى ١٦ إنذارًا أو حالة مرحل (من أي أجهزة تابعة لـ XM) وتفعيله عندما يصل عدد محدد (أ) من إجمالي الأجهزة المراقبة (ب) إلى مستويات الإنذار المختارة. على سبيل المثال، التصويت بنسبة ٢ من ٣ للتطبيقات الحرجة.

س4: هل يمكن استخدام جهاز XM-440 مع أجهزة DeviceNet العامة؟
ج٤: لا. إنه جهاز رئيسي مخصص لتطبيق معين، مصمم فقط لمسح وحدات قياس XM (الأجهزة التابعة). بالنسبة لأجهزة DeviceNet العامة، استخدم ماسح DeviceNet قياسي.

س5: كيف أقوم بضبط إعدادات جهاز XM-440؟
A5: عبر أداة تكوين XM التسلسلية عبر RS-232 (موصل صغير أو قاعدة طرفية) أو عبر DeviceNet باستخدام RSNetWorx مع ملف EDS.

س6: هل يمكن لجهاز XM-440 إعادة ضبط المرحلات عن بعد؟
ج6: نعم. يمكنك إعادة ضبط المرحلات المثبتة باستخدام مفتاح سلكي عن بعد متصل بقاعدة الطرفية، أو عبر أمر تسلسلي/DeviceNet.

رابط ورقة البيانات:


وحدة الترحيل الرئيسية Allen-Bradley 1440-RMA00-04RC XM-440- - دليل المستخدم (ملف PDF) ورقة البيانات
