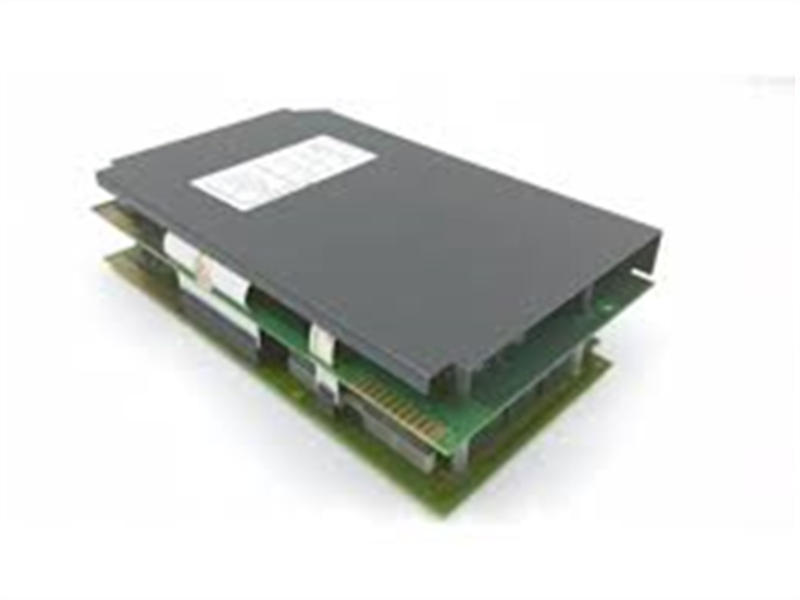

وحدة مزامنة الخط Allen-Bradley 1402-LS51

ال ألين برادلي وحدة مزامنة الخط 1402-LS51 (LSM) تراقب الجهد بسرعة ودقة

  • رقم الصنف.:

    1402-LS51
  • دفع:

    T/T
  • سعر السوق:

    $550
  • أصل المنتج:

    USA
  • ميناء الشحن:

    Xiamen
  • المهلة:

    5-7 days
  • الأسهم السلع:

    5
  • وزن المنتج:

    3.5kg

التصنيع
روكويل ألين برادلي
نموذج 1402-LS51
رقم القطعة 1402-LS51
الكتالوج
XM-124
وصف
وحدة مزامنة الخطوط
أصل الولايات المتحدة الأمريكية
رمز النظام المنسق 85389091
الأبعاد 6.4 سم × 26.0 سم × 16.5 سم
وزن 3.5 كجم

وصف:

ال وحدة مزامنة الخط Allen-Bradley 1402-LS51 (LSM) توفر هذه الوحدة وسيلة دقيقة وسريعة للغاية لمراقبة جميع معايير التزامن بين مولد التيار المتردد الداخل (حافلة التزامن) وحافلة الطاقة الرئيسية (حافلة المرجع). وتضمن مطابقة الجهد والتردد والطور قبل توصيل المولد بالنظام. تدعم وحدة LSM ثلاث طرق للتزامن: التحكم التناسبي التكاملي التفاضلي (PID) (باستخدام تعليمات PID في وحدة التحكم المنطقية القابلة للبرمجة PLC-5)، والإدخال/الإخراج المنفصل (باستخدام إشارات خطأ LSM)، وطريقة الكسب المقطوع (باستخدام جداول بيانات BTR). كما تُمكّن من توزيع الحمل بين عدة مولدات تيار متردد عن طريق حساب الطلب على الطاقة وضبط السرعة/الخرج وفقًا لذلك. يمكن تهيئة الوحدة عبر عمليات قراءة/كتابة نقل الكتل، وهي تتكامل مع رفوف الإدخال/الإخراج Allen-Bradley 1771.

القدرة الرئيسية:

  • يراقب الجهد والتردد وفرق الطور بين ناقل التزامن وناقل المرجع

  • يدعم ثلاث طرق للمزامنة: التحكم PID، والإدخال/الإخراج المنفصل، والكسب المقطوع (بيانات BTR).

  • مزامنة PID مع ضبط تناسبي (Kp) وتكاملي (Ki) وتفاضلي (Kd) لتصحيح التردد والطور

  • تستخدم طريقة الإدخال/الإخراج المنفصلة إشارات خطأ LSM (رفع/خفض السرعة، رفع/خفض الجهد، إغلاق القاطع) للتحكم البسيط في وحدة التحكم المنطقية القابلة للبرمجة (PLC).

  • تستخدم طريقة الكسب المقطوع جداول بيانات BTR (خطأ مطابقة التردد، خطأ مطابقة الطور، خطأ الجهد) مع نوافذ خطأ يحددها المستخدم

  • توزيع الأحمال بين مولدات التيار المتردد المتعددة باستخدام حسابات الطلب بالميغاواط وحسابات الطاقة القصوى الناتجة

  • يُصدر مخرج "قاطع الإغلاق" عندما تكون جميع معلمات المزامنة ضمن الحدود المُحددة.

  • معدلات التحديث: يتم تحديث معلمات خطأ المزامنة كل 100 مللي ثانية

  • تحويل التردد: 1 هرتز = 64.52 عدًا تناظريًا (0-4095) للتحكم في السرعة عبر وحدة الإخراج التناظري

  • نطاق خطأ الطور: من -180° إلى +180°، مُقاسًا إلى 0-360° لمعالجة PID

  • متوافق مع معالجات عائلة Allen-Bradley PLC-5 ووحدات الإدخال/الإخراج 1771

التطبيقات:

  • مزامنة مولد كهربائي (مولد تيار متردد) مع مصدر تغذية الشبكة أو ناقل الطاقة الرئيسي

  • توصيل عدة مولدات كهربائية بالتوازي لتقاسم الطاقة وموازنة الأحمال

  • مزامنة المولدات الآلية أو اليدوية في محطات توليد الطاقة والمنشآت الصناعية وأنظمة الطاقة الاحتياطية

  • استبدال التزامن اليدوي التقليدي القائم على جهاز التزامن بالتحكم الآلي PLC

  • توزيع الأحمال بين مولدين أو أكثر بناءً على الطلب على الطاقة في الوقت الفعلي

  • التكامل مع أنظمة التحكم القائمة على PLC-5 لحماية المولدات ومزامنتها

ضمان الجودة:

منتج أصلي جديد كلياً. ضمان لمدة عام. متوفر في المخزون للتوصيل السريع (خلال 1-3 أيام).

الأسئلة الشائعة:

س1: ما هي الوظيفة الرئيسية لوحدة مزامنة الخط 1402-LS51؟
A1: يقوم بمراقبة الجهد والتردد والطور بين مولد التيار المتردد الوارد وحافلة الطاقة الرئيسية، ويوفر إشارات لضبط السرعة/الجهد وإغلاق القاطع عند استيفاء شروط التزامن.

س2: ما هي طرق التزامن التي يدعمها LSM؟
A2: ثلاث طرق: التحكم PID (باستخدام تعليمات PID PLC-5)، الإدخال/الإخراج المنفصل (باستخدام مخرجات خطأ LSM)، والكسب المقطوع (باستخدام جداول بيانات BTR مع نوافذ خطأ محددة من قبل المستخدم).

س3: ما مدى سرعة تحديث معلمات المزامنة؟
A3: يتم تحديث معلمات خطأ التردد والطور كل 100 مللي ثانية، مما يسمح بالتحكم السريع في الحلقة المغلقة.

س4: هل يمكن استخدام نظام إدارة الحمل (LSM) لتقاسم الأحمال بين المولدات؟
ج4: نعم. يوفر نظام إدارة الحمل بيانات BTR لطلب الطاقة (ميغاواط) وأقصى طاقة خرج، مما يتيح مشاركة الحمل القائمة على PLC عن طريق ضبط سرعة المولد وخرجه.

س5: ما هي منصات PLC المتوافقة مع 1402-LS51؟
A5: صُمم هذا البرنامج لمعالجات عائلة Allen-Bradley PLC-5 التي تستخدم وحدات الإدخال/الإخراج 1771. ويُقدم البرنامج نماذج لمنطق السلم لأساليب PID، والإدخال/الإخراج المنفصل، وكسب القطع.

س6: ما هو نطاق خطأ الطور وكيف يتم قياسه؟
A6: يتراوح خطأ الطور من -180° إلى +180°. بالنسبة للتحكم التناسبي التكاملي التفاضلي (PID)، يتم تعديله إلى نطاق 0-360° بإضافة 180°، مع نقطة ضبط عند 180° لضمان انعدام الخطأ الفعلي.
