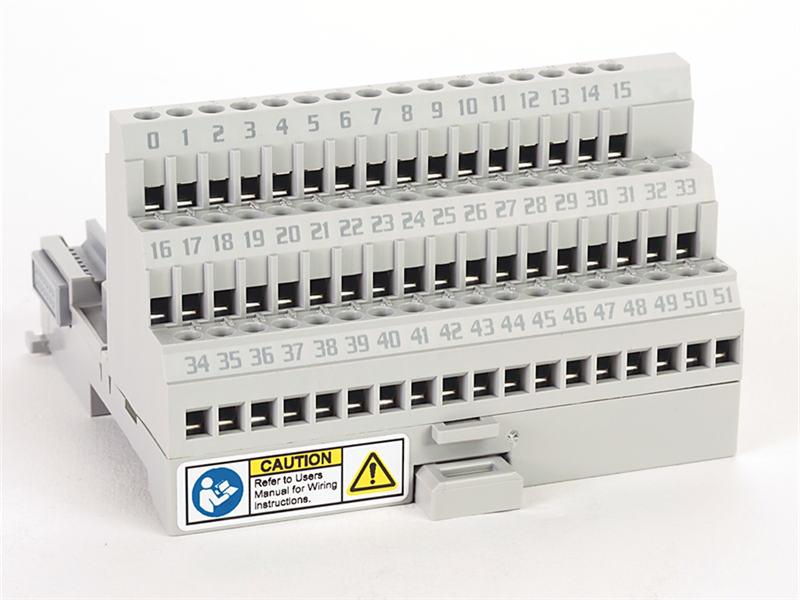

وحدة قاعدة طرفية Allen-Bradley 1440-TB-B لجهاز XM-220

وحدة Allen-Bradley 1440-TB-B هي وحدة قاعدة طرفية مصممة خصيصًا لوحدة XM-220 ثنائية السرعة.

  • رقم الصنف.:

    1440-TB-B
  • دفع:

    T/T
  • سعر السوق:

    $610
  • أصل المنتج:

    USA
  • ميناء الشحن:

    Xiamen
  • المهلة:

    5-7 days
  • الأسهم السلع:

    5
  • وزن المنتج:

    0.172 kg

التصنيع
روكويل ألين برادلي
نموذج 1440-TB-B
رقم القطعة 1440-TB-B
الكتالوج
وحدة قاعدة طرفية
وصف
وحدة قاعدة طرفية لوحدة السرعة المزدوجة XM-220
أصل الولايات المتحدة الأمريكية
رمز النظام المنسق 85389091
الأبعاد 97 مم × 94 مم × 94 مم
وزن 0.172 كيلوغرام

وصف:

ال وحدة قاعدة طرفية Allen-Bradley 1440-TB-B صُممت هذه الوحدة خصيصًا لوحدة السرعة المزدوجة XM-220 (رقم الكتالوج 1440-SPD02-01RB). وهي توفر جميع توصيلات الأسلاك الميدانية اللازمة، بما في ذلك توصيلات مصدر الطاقة، ومخارج المرحلات، ومداخل مقياس سرعة الدوران، واتصال DeviceNet، ومخارج مُخزنة مؤقتًا. تُركّب الوحدة الأساسية على سكة DIN قياسية 35 مم أو مباشرةً على لوحة/جدار. وتتميز بموصل جانبي يسمح بالربط مع وحدات XM المجاورة، مما يُبسط عملية التوصيلات الخارجية ويُتيح مشاركة الطاقة وإشارات الاتصال. الوحدة 1440-TB-B مطلية بطبقة واقية ومعتمدة للاستخدام في المواقع الخطرة من الفئة الأولى، القسم 2، وبيئات ATEX المنطقة 2.

القدرات الرئيسية

  • مصمم خصيصًا لوحدة السرعة المزدوجة XM-220

  • خيارات التثبيت على سكة DIN (35 × 7.5 مم) أو على اللوحة/الجدار

  • موصل جانبي لتوصيل الطاقة (24 فولت تيار مستمر، حتى 3 أمبير) وإشارات DeviceNet (300 مللي أمبير كحد أقصى) بوحدات XM المجاورة.

  • انفجار طرفي مهام التحقق:

    • مدخل طاقة تيار مستمر 24 فولت (الطرفان 0 و1)

    • إعادة ضبط مدخل مفتاح الترحيل (الطرف 2)

    • أربعة أطراف توصيل مرحلات ثنائية القطب ثنائية الاتجاه (المرحلات 1-4) مع نقاط تلامس مفتوحة عادةً، ومغلقة عادةً، ومشتركة

    • مدخلان لمقياس سرعة الدوران مع مخرجات مُخزنة مؤقتًا

    • اتصالات DeviceNet (CAN_H، CAN_L، DNet V+، DNet V–، الدرع)

    • منفذ تسلسلي (TxD، RxD، RTN) للتكوين المحلي

    • أطراف التوصيل الأرضي للهيكل

  • نطاق درجة حرارة التشغيل: –20…+65 درجة مئوية (–4…+149 درجة فهرنهايت)

  • درجة حرارة التخزين: –40…+85 درجة مئوية (–40…+185 درجة فهرنهايت)

  • الرطوبة: 5-95% بدون تكثف

  • لوحات الدوائر المطلية بشكل متجانس (IPC-A-610C)

  • شهادات UL و c-UL و ATEX و IECEx و CE و RCM و KC و CCC للمواقع الخطرة

  • عزم ربط برغي الطرف: 0.8 نيوتن متر (7 رطل بوصة)

التطبيقات

  • تركيب وتوصيل وحدة السرعة المزدوجة XM-220 في أنظمة مراقبة حالة الآلات

  • مراقبة سرعة المضخات والمراوح والضواغط والتوربينات والمولدات

  • كشف السرعة الصفرية، حماية الدوار المقفل، كشف الدوران العكسي

  • أنظمة الكشف الإلكتروني عن السرعة الزائدة (EODS) عند دمجها مع وحدة الترحيل XM-442

  • التكامل مع شبكات DeviceNet عبر منافذ الاتصال الخاصة بقاعدة الجهاز الطرفي

  • الاستخدام في المواقع الخطرة (الفئة الأولى، القسم الثاني، منطقة ATEX 2) مع غلاف مناسب.

ضمان الجودة

منتج أصلي جديد كلياً. ضمان لمدة عام. متوفر في المخزون للتوصيل السريع (خلال 1-3 أيام).

الأسئلة الشائعة:

س1: ما هي وحدة XM المتوافقة مع قاعدة الجهاز الطرفي 1440-TB-B؟
ج1: تم تصميم وحدة 1440-TB-B خصيصًا لوحدة XM-220 ثنائية السرعة (رقم الكتالوج 1440-SPD02-01RB). وهي غير متوافقة مع وحدات XM الأخرى.

س2: هل يمكن تركيب جهاز 1440-TB-B على سكة DIN؟
ج٢: نعم. يُركّب على سكة DIN قياسية مقاس 35 مم × 7.5 مم (مثل Allen-Bradley 199-DR1 أو 199-DR4). كما يمكن تركيبه مباشرةً على لوحة أو جدار باستخدام براغي ذاتية الثقب رقم 6.

س3: هل توفر قاعدة التوصيل الطاقة للوحدات المجاورة؟
ج3: نعم. يقوم الموصل الجانبي بتمرير طاقة 24 فولت تيار مستمر (حتى 3 أمبير إجمالاً) وإشارات DeviceNet إلى وحدات XM المجاورة، مما يسمح بالتوصيل المتسلسل دون الحاجة إلى أسلاك منفصلة لكل وحدة.

س4: ما هو نطاق درجة حرارة التشغيل؟
A4: من -20 درجة مئوية إلى +65 درجة مئوية (من -4 درجة فهرنهايت إلى +149 درجة فهرنهايت). درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت).

س5: هل المنتج 1440-TB-B معتمد للاستخدام في المواقع الخطرة؟
ج٥: نعم. يحمل شهادات UL/c-UL من الفئة الأولى القسم ٢، وATEX المنطقة ٢ (Ex ec nC IIC T4 Gc)، وIECEx، وCCC Ex. يجب تركيبه في غلاف مناسب (بحد أدنى IP54 لـ ATEX).

س6: ما هي أحجام الأسلاك المدعومة؟
A6: سلك نحاسي صلب أو مجدول بمقاس 22-14 AWG (0.34-2.1 مم²)، يتحمل درجات حرارة تصل إلى 75 درجة مئوية أو أعلى. طول التجريد الموصى به: 8 مم (0.31 بوصة). يُمنع اللحام.

س7: هل يمكنني توصيل وحدة مرحل التوسعة XM-441 بقاعدة الطرفية هذه؟
ج٧: لا. تستخدم وحدة مرحل التوسعة XM-441 قاعدة طرفية مختلفة (1440-TB-D). تدعم القاعدة 1440-TB-B وحدة السرعة XM-220 فقط.


رابط ورقة البيانات:

وحدة قاعدة طرفية Allen-Bradley 1440-TB-B لجهاز XM-220 - - دليل المستخدم (ملف PDF) ورقة البيانات
