وحدة قاعدة طرفية Allen-Bradley 1440-TB-C لجهاز XM-440

وحدة Allen-Bradley 1440-TB-C هي وحدة قاعدة طرفية مصممة خصيصًا لوحدة الترحيل الرئيسية XM-440.

  • رقم الصنف.:

    1440-TB-B
  • دفع:

    T/T
  • سعر السوق:

    $560
  • أصل المنتج:

    USA
  • ميناء الشحن:

    Xiamen
  • المهلة:

    5-7 days
  • الأسهم السلع:

    5
  • وزن المنتج:

    0.3kg

التصنيع
روكويل ألين برادلي
نموذج 1440-TB-C
رقم القطعة 1440-TB-C
الكتالوج
وحدة قاعدة طرفية
وصف
وحدة قاعدة طرفية لوحدة الترحيل الرئيسية XM-440
أصل الولايات المتحدة الأمريكية
رمز النظام المنسق 85389091
الأبعاد 97 مم × 94 مم × 94 مم
وزن 0.3 كيلوغرام

وصف:

ال وحدة قاعدة طرفية Allen-Bradley 1440-TB-C صُممت هذه الوحدة خصيصًا لوحدة الترحيل الرئيسية XM-440 (رقم الكتالوج 1440-RMA00-04RC). وهي توفر جميع توصيلات الأسلاك الميدانية اللازمة، بما في ذلك مدخل طاقة تيار مستمر 24 فولت، وأربعة مخارج ترحيل DPDT (مفتوح عادةً، مغلق عادةً، وموصل مشترك)، ومدخل مفتاح إعادة ضبط الترحيل عن بُعد، ومنافذ اتصال DeviceNet (CAN_H، CAN_L، DNet V+، DNet V–، ودرع)، ومنفذ تسلسلي (TxD، RxD، RTN) للتهيئة المحلية. تُركّب الوحدة الأساسية على سكة DIN قياسية 35 مم أو مباشرةً على لوحة/جدار. وتتميز بموصل جانبي يسمح بالربط مع وحدات XM المجاورة، مما يُبسط عملية التوصيل الخارجي من خلال مشاركة الطاقة وإشارات الاتصال. الوحدة 1440-TB-C مطلية بطبقة واقية ومعتمدة للاستخدام في المواقع الخطرة من الفئة الأولى القسم 2 وبيئات ATEX المنطقة 2.

القدرات الرئيسية

    • مصمم خصيصًا لوحدة الترحيل الرئيسية XM-440

    • خيارات التثبيت على سكة DIN (35 × 7.5 مم) أو على اللوحة/الجدار

    • موصل جانبي لتوصيل الطاقة (24 فولت تيار مستمر، حتى 3 أمبير) وإشارات DeviceNet (300 مللي أمبير كحد أقصى) بوحدات XM المجاورة.

    • تتضمن تخصيصات كتلة الطرفية ما يلي:

      • مدخل طاقة تيار مستمر 24 فولت (الطرفان 0 و1)

      • إعادة ضبط مدخل مفتاح الترحيل (الطرف 2)

      • أربعة مرحلات ثنائية القطب ثنائية الاتجاه (المرحلات 1-4) مزودة بوصلات مفتوحة عادةً، ومغلقة عادةً، ووصلات مشتركة

      • اتصالات DeviceNet (CAN_H، CAN_L، DNet V+، DNet V–، الدرع)

      • منفذ تسلسلي (TxD، RxD، RTN)

      • أطراف التوصيل الأرضي للهيكل

    • نطاق درجة حرارة التشغيل: –20…+65 درجة مئوية (–4…+149 درجة فهرنهايت)

    • درجة حرارة التخزين: –40…+85 درجة مئوية (–40…+185 درجة فهرنهايت)

    • الرطوبة: 5-95% بدون تكثف

    • لوحات الدوائر المطلية بشكل متجانس (IPC-A-610C)

    • شهادات UL و c-UL و ATEX و IECEx و CE و RCM و KC و CCC للمواقع الخطرة

    • عزم ربط برغي الطرف: 0.8 نيوتن متر (7 رطل بوصة)

    التطبيقات

    • تركيب وتوصيل وحدة المرحل الرئيسية XM-440 في أنظمة مراقبة حالة الآلات

    • توفير مخارج مرحلات لحماية الآلات (إيقاف التشغيل، الإنذار) في التوربينات والضواغط والمولدات والمضخات والمراوح

    • تطبيقات منطق التصويت (مثل أنظمة الكشف عن السرعة الزائدة بنسبة 2 من 3)

    • إعادة ضبط المرحلات المثبتة عن بُعد عبر مفتاح سلكي أو أمر DeviceNet

    • التكامل مع شبكات DeviceNet عبر منافذ الاتصال الخاصة بقاعدة الجهاز الطرفي

    • الاستخدام في المواقع الخطرة (الفئة الأولى، القسم الثاني، منطقة ATEX 2) مع غلاف مناسب.

    ضمان الجودة

    منتج أصلي جديد كلياً. ضمان لمدة عام. متوفر في المخزون للتوصيل السريع (خلال 1-3 أيام).


الأسئلة الشائعة:

س1: ما هي وحدة XM المتوافقة مع قاعدة الجهاز الطرفي 1440-TB-C؟
ج1: تم تصميم وحدة 1440-TB-C خصيصًا لوحدة الترحيل الرئيسية XM-440 (رقم الكتالوج 1440-RMA00-04RC). وهي غير متوافقة مع وحدات XM الأخرى.

س2: هل يمكن تركيب جهاز 1440-TB-C على سكة DIN؟
ج٢: نعم. يُركّب على سكة DIN قياسية مقاس 35 مم × 7.5 مم (مثل Allen-Bradley 199-DR1 أو 199-DR4). كما يمكن تركيبه مباشرةً على لوحة أو جدار باستخدام براغي ذاتية الثقب رقم 6.

س3: هل توفر قاعدة التوصيل الطاقة للوحدات المجاورة؟
ج3: نعم. يقوم الموصل الجانبي بتمرير طاقة 24 فولت تيار مستمر (حتى 3 أمبير إجمالاً) وإشارات DeviceNet إلى وحدات XM المجاورة، مما يسمح بالتوصيل المتسلسل دون الحاجة إلى أسلاك منفصلة لكل وحدة.

س4: ما هو نطاق درجة حرارة التشغيل؟
A4: من -20 درجة مئوية إلى +65 درجة مئوية (من -4 درجة فهرنهايت إلى +149 درجة فهرنهايت). درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت).

س5: هل تم اعتماد 1440-TB-C للمواقع الخطرة؟
ج٥: نعم. يحمل شهادات UL/c-UL من الفئة الأولى القسم ٢، وATEX المنطقة ٢ (Ex ec nC IIC T4 Gc)، وIECEx، وCCC Ex. يجب تركيبه في غلاف مناسب (بحد أدنى IP54 لـ ATEX).

س6: ما هي أحجام الأسلاك المدعومة؟
A6: سلك نحاسي صلب أو مجدول بمقاس 22-14 AWG (0.34-2.1 مم²)، يتحمل درجات حرارة تصل إلى 75 درجة مئوية أو أعلى. طول التجريد الموصى به: 8 مم (0.31 بوصة). يُمنع اللحام.

س7: هل يمكنني توصيل وحدة مرحل التوسعة XM-441 بقاعدة الطرفية هذه؟
ج٧: لا. تستخدم وحدة مرحل التوسعة XM-441 قاعدة طرفية مختلفة (1440-TB-D). تدعم القاعدة 1440-TB-C فقط وحدة المرحل الرئيسية XM-440.


رابط ورقة البيانات:


وحدة قاعدة طرفية Allen-Bradley 1440-TB-C لجهاز XM-440 - - دليل المستخدم (ملف PDF) ورقة البيانات

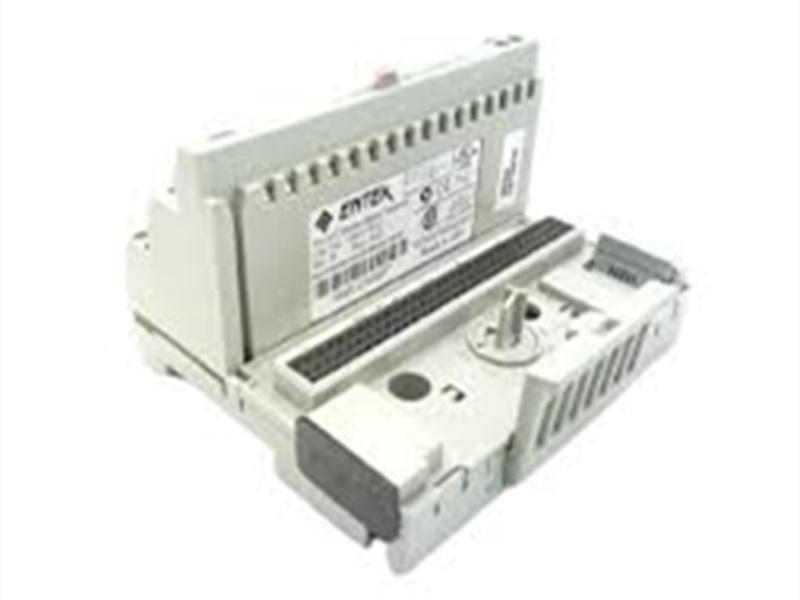

1440-TB-C
