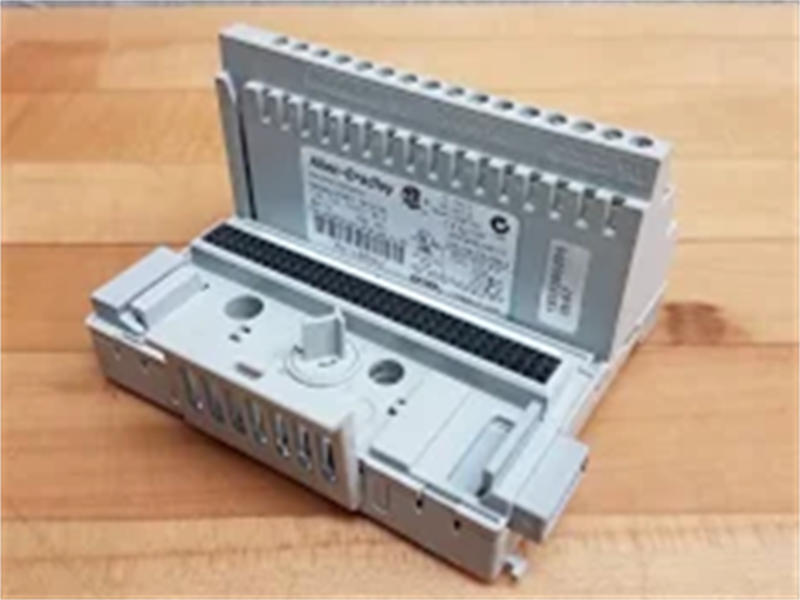

وحدة قاعدة طرفية Allen-Bradley 1440-TB-A لجهاز XM-124

وصف:

ال وحدة قاعدة طرفية Allen-Bradley 1440-TB-A صُممت هذه الوحدة خصيصًا لوحدة القياس الديناميكية القياسية XM-124 (رقم الكتالوج 1440-SDM02-01RA). وهي توفر جميع توصيلات الأسلاك الميدانية اللازمة، بما في ذلك مدخل طاقة 24 فولت تيار مستمر، ومدخلين لمحولات الطاقة الديناميكية مع مخارج مُخزنة، ومدخل واحد لمقياس سرعة الدوران مع مُخزن، ومخرجين معزولين 4-20 مللي أمبير، وموصلات مرحل مدمج (SPST، من النوع A)، ومنافذ اتصال DeviceNet (CAN_H، CAN_L، DNet V+، DNet V–، ودرع)، ومنفذ تسلسلي (TxD، RxD، RTN) للتهيئة المحلية، ومداخل مفاتيح لمضاعفة نقطة الضبط وإعادة ضبط المرحل عن بُعد. تُركّب الوحدة الأساسية على سكة DIN قياسية 35 مم أو مباشرةً على لوحة/جدار. وتتميز بموصل جانبي يسمح بالربط مع وحدات XM المجاورة، مما يُبسط عملية التوصيل الخارجي من خلال مشاركة الطاقة (24 فولت تيار مستمر، حتى 3 أمبير) وإشارات DeviceNet (300 مللي أمبير كحد أقصى). تم طلاء 1440-TB-A بشكل متطابق ومعتمد للاستخدام في المواقع الخطرة من الفئة الأولى القسم 2 وبيئات ATEX المنطقة 2.

القدرات الرئيسية

• مصمم حصريًا لوحدة القياس الديناميكية القياسية XM-124

• خيارات التثبيت على سكة DIN (35 × 7.5 مم) أو على اللوحة/الجدار

• موصل جانبي لتوصيل الطاقة (24 فولت تيار مستمر، حتى 3 أمبير) وإشارات DeviceNet إلى وحدات XM المجاورة

• تتضمن تخصيصات كتلة الطرفية ما يلي:

  • مدخل طاقة تيار مستمر 24 فولت (الأطراف 43، 44، 45)

  • مدخلان ديناميكيان للمحول مع مخرجات مخزنة مؤقتًا (Xducer 1/2، Buffer 1/2)

  • مدخل واحد لمقياس سرعة الدوران مع مخرج مُخزن مؤقتًا (مدخل إشارة/مقياس سرعة الدوران، مُخزن مؤقت لمقياس سرعة الدوران)

  • مخرجان معزولان 4…20 مللي أمبير (حمل أقصى 300 أوم)

  • مرحل واحد مدمج (نقطة تلامس مفتوحة عادةً) مع مشترك

  • اتصالات DeviceNet (CAN_H، CAN_L، DNet V+، DNet V–، الدرع)

  • منفذ تسلسلي (TxD، RxD، RTN)

  • مدخلات مضاعف نقطة الضبط ومفتاح إعادة ضبط المرحل عن بعد

  • أطراف التوصيل الأرضي للهيكل

• نطاق درجة حرارة التشغيل: –20…+65 درجة مئوية (–4…+149 درجة فهرنهايت)

• درجة حرارة التخزين: –40…+85 درجة مئوية (–40…+185 درجة فهرنهايت)

• الرطوبة: 5-95% بدون تكثف

• لوحات الدوائر المطلية بشكل متجانس (IPC-A-610C)

• شهادات UL و c-UL و ATEX و IECEx و CE و RCM و KC و CCC للمواقع الخطرة

• عزم ربط برغي الطرف: 0.8 نيوتن متر (7 رطل بوصة)

التطبيقات

• تركيب وتوصيل وحدة القياس الديناميكية القياسية XM-124 في أنظمة مراقبة حالة الآلات

• مراقبة الاهتزاز والضغط والإجهاد والموقع للآلات الدوارة (التوربينات والضواغط والمضخات والمراوح والمولدات)

• مراقبة موضع الدفع واللامركزية

• قياسات طاقة النبضات (gSE) للكشف عن أعطال المحامل والتشحيم

• التكامل مع شبكات DeviceNet عبر منافذ الاتصال الخاصة بقاعدة الجهاز الطرفي

• الاستخدام في المواقع الخطرة (الفئة الأولى، القسم الثاني، منطقة ATEX 2) مع غلاف مناسب.

ضمان الجودة

منتج أصلي جديد كلياً. ضمان لمدة عام. متوفر في المخزون للتوصيل السريع (خلال 1-3 أيام).
