تعليمات تأريض نظام VM600(2) Aug 18,2025
ال الخامس M600 يقوم نظام مراقبة التوربينات لمحطة طاقة نووية مكونة من مليون وحدة في المقام الأول بقياس ومراقبة الاهتزاز النسبي للعمود، والاهتزاز المطلق لمقعد المحمل، والإزاحة المحورية لدوار التوربين بالنسبة إلى المحمل الدفعي، واستطالة الدوار بالنسبة إلى نقطة مرجع أسطوانة التوربين.

دعونا نناقش نظام VM.

1. الأجهزة
يعتمد نظام حماية ومراقبة الآلات من سلسلة VM600 من Vibro-Meter على إطار 6 وحدات مقاس 19 بوصة، ويتضمن مكونات متنوعة حسب الاستخدام. يوجد نوعان أساسيان من الأنظمة:

نظام حماية الآلة (MPS)

نظام مراقبة الحالة (CMS)

يمكن دمج أجهزة MPS وCMS في نفس الإطار.

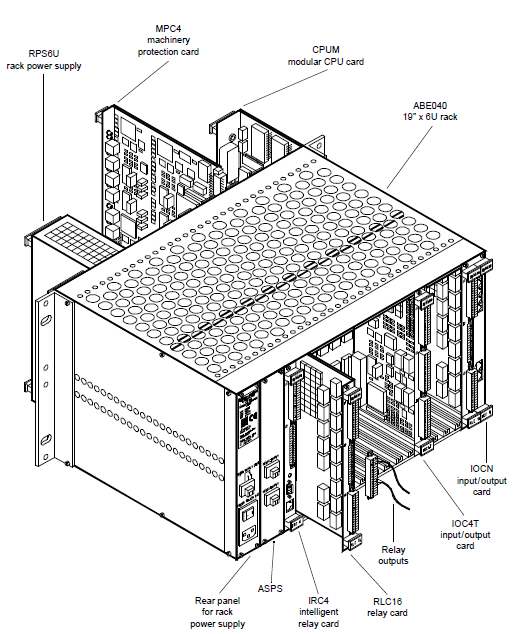

فيما يلي تفاصيل الأجهزة المضمنة في MPS (انظر الشكل 1).

1) ال آبي 04 إكس هيكل الإطار (19 بوصة × 6 وحدات) متوفر بنوعين: ABE040 وABE042. يكمن الاختلاف في موضع تثبيت الأقواس داخل الإطار. 2) وحدة إمداد طاقة RPS 6 وحدات مثبتة على الرف
3) MPC 4 بطاقة حماية الرف
4) اللجنة الأولمبية الدولية 4T بطاقة إدخال/إخراج MPC 4
5) ايه ام سي 8 بطاقة مراقبة تناظرية

6) اللجنة الأولمبية الدولية 8T بطاقة إدخال/إخراج AMC 8

VM600


الشكل 1 مخطط التكوين
يجب استخدام بطاقتي MPC 4 وIOC 4T معًا؛ ولا يُمكن استخدام أي بطاقة على حدة. تُستخدم هذه البطاقات بشكل أساسي لمراقبة الاهتزازات. وبالمثل، يجب استخدام بطاقتي AMC 8 وIOC 8 T معًا؛ وتُستخدم هذه البطاقات بشكل أساسي لبيانات شبه ثابتة مثل درجة الحرارة والمستوى والتدفق.

يمكن أن يحتوي الرف على:

زوج واحد فقط من بطاقات MPC 4 / IOC 4 T

زوج واحد فقط من بطاقات AMC 8 / IOC 8 T

مزيج من زوج واحد من بطاقات MPC 4 / IOC 4 T وزوج واحد من بطاقات AMC 8 / IOC 8 T

اعتمادًا على التطبيق، يمكن أيضًا تثبيت أنواع البطاقات التالية في الرف:

7) رلك 16 بطاقة ترحيل (16 مرحلاً). يمكن استخدام جميع الوحدات المذكورة أعلاه لتكوين نظام MPS مستقل، أي نظام غير متصل بشبكة. يتضمن نظام MPS المتصل بالشبكة، بالإضافة إلى الأجهزة المذكورة أعلاه، الأجهزة التالية لإطار ABE 04 X:
8) وحدة المعالجة المركزية (CPUM) بطاقة وحدة المعالجة المركزية
9) الشبكة الدولية لشبكات الكمبيوتر بطاقة إدخال/إخراج (متوافقة مع وحدة المعالجة المركزية M). بناءً على متطلبات التطبيق (سواءً كان الإطار مستقلاً أو متصلاً بشبكة)، يُمكن استخدام واحد أو أكثر من مكونات مصدر الطاقة منخفضة الضوضاء التالية خارج الإطار:
محول تيار مستمر إلى تيار مستمر APF195
APF196 محول التيار المتردد إلى المستمر
أي وحدة إمداد طاقة منخفضة الضوضاء مكافئة يوفرها العميل
يجب استخدام هذه الأجهزة مع وحدات عزل الجلفاني GSI 1 XX، وحواجز الأمان GSV، والمحولات/المحددات القريبة ذات التيارات الأكبر من 25 مللي أمبير.

2. البرمجيات
مطلوب إحدى حزم البرامج التالية لتكوين MPS:
1) برنامج تكوين MPS 1
يُهيئ هذا البرنامج بطاقتي MPC 4 وAMC 8 في إطار VM600 الشبكي، والذي يتضمن وحدة معالجة مركزية للتحكم والاتصال. يمكن تهيئة جميع البطاقات في الإطار في وضع "oneshot" عبر إيثرنت.


2) برنامج تكوين MPS 2
هذه نسخة مُوسّعة من حزمة برامج MPS 1. بالإضافة إلى توفير جميع وظائف MPS 1، يتضمن برنامج MPS 2 أيضًا إدارة MPC 4 وAMC 8، ومخططات الوحدات، وتتبع اتجاهات البيانات.

3. طرق الاتصال MPS
يمكن تكوين نظام MPS بعدة طرق، اعتمادًا على الأجهزة المثبتة في رف ABE04X.

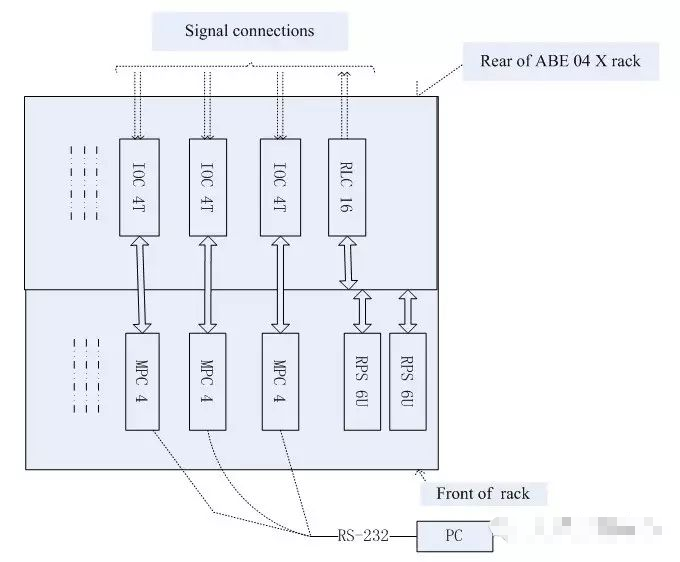

١) يوضح الشكل ٢-أ أدناه أبسط تكوين لبطاقة MPS. هذا رف مستقل. في هذه الحالة، يجب تهيئة بطاقة MPC 4 أو AMC 8 في الرف باستخدام جهاز كمبيوتر شخصي عبر اتصال RS-232، المتصل بموصل ذي 9 دبابيس في مقدمة البطاقة.

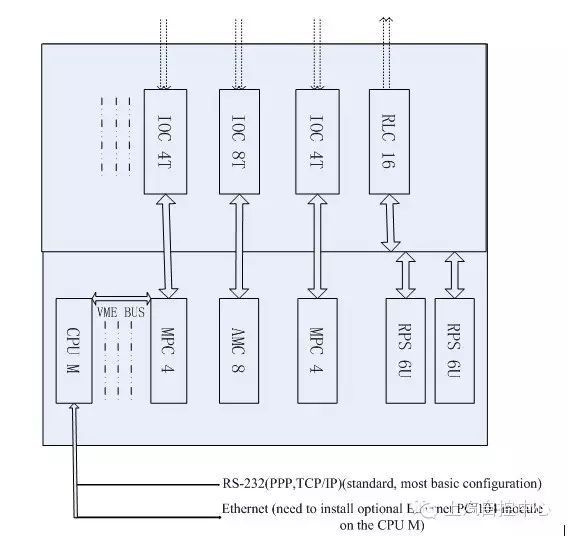

٢) يوضح الشكل ٢-ب رفًا يحتوي على بطاقة وحدة المعالجة المركزية (CPU M). يتم توصيل وحدة المعالجة المركزية M عبر شبكة إيثرنت بين الكمبيوتر الشخصي ونظام MPS من خلال اللوحة الأمامية لبطاقة وحدة المعالجة المركزية M. أما الاتصال بين وحدة المعالجة المركزية M وبطاقة MPC 4/IOC 4 T أو AMC 8/IOC 8 T فيتم عبر ناقل VME الموجود على اللوحة الخلفية للرف.

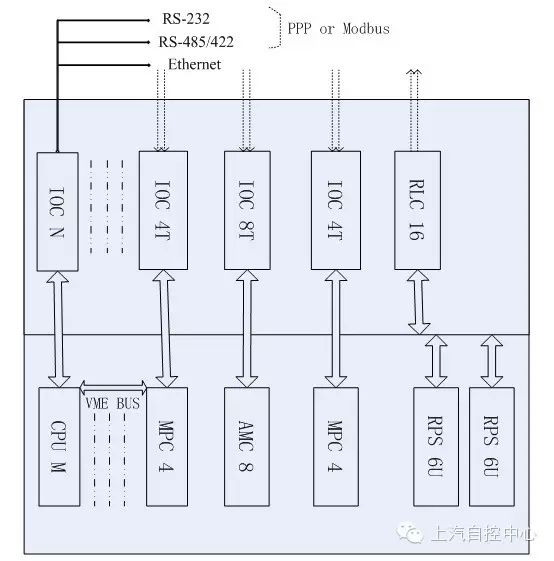

٣) يوضح الشكل ٢-ج رفًا يحتوي على بطاقة وحدة معالجة مركزية (CPU M) وبطاقات إدخال/إخراج IOC N مطابقة. يتم إنشاء اتصالات إيثرنت بين الكمبيوتر الشخصي ونظام MPS عبر اللوحة الخلفية لبطاقة IOC N. ويتم الاتصال بين وحدة المعالجة المركزية M وبطاقات MPC 4/IOC 4 T أو AMC8/IOC 8 T عبر ناقل VME على اللوحة الخلفية للرف.

4. معلمات MPS التي تتم مراقبتها
يمكن لبطاقة MPC 4 في نظام MPS قياس المعلمات التالية:
الاهتزاز المطلق (اهتزاز الحذاء)
الاهتزاز النسبي (قياس الاهتزاز الشعاعي، بما في ذلك قياس جهد فجوة التيار المستمر)
الاهتزاز المطلق للدوار وموضع الدوار (القياس المحوري)
قيمة متجه Smax (متوافقة مع معيار ISO 7919)
انحراف الدوار
التمدد المطلق والنسبي (بين الدوار والثابت)
توسيع الأسطوانة
النزوح
الضغط الديناميكي
يمكن لبطاقة AMC 8 في نظام MPS قياس المعلمات التالية:
درجة الحرارة (أجهزة قياس الحرارة أو مجسات RTD المتصلة مباشرة ببطاقة IOC 8 T)
أي متغير عملية يُحدده المستخدم، مثل التدفق، أو المستوى، أو موضع الصمام. تشمل ميزات نظام MPS الأخرى ما يلي:
بطاقات MPC 4 وIOC 4 T وAMC 8 وIOC 8 T وRLC16 قابلة للتبديل السريع. يمكن إدخال هذه البطاقات أو إزالتها دون الحاجة إلى فصل الطاقة عن إطار ABE04X.
تخزين تكوين اللوحة الفردية
التعديل عبر الإنترنت لجميع المعلمات أثناء تشغيل MPS
معالجة البيانات في الوقت الحقيقي متاحة
مصدر طاقة داخلي قابل للتكوين لأجهزة الإرسال
دائرة الاختبار الذاتي المدمجة (BITE)
وظيفة التجاوز الخطرة
إعادة ضبط إشارة الإنذار
مضاعفة الإنذار أو المراقبة التكيفية
يمكن توصيل ما يصل إلى أربعة مدخلات (الاهتزاز المقاس، والضغط الديناميكي، وما إلى ذلك) بقناة معالجة واحدة.
