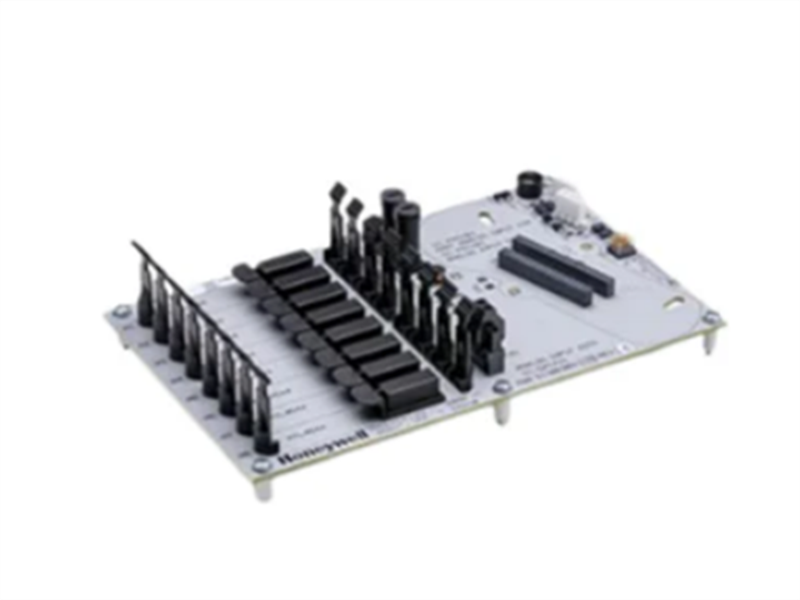

وحدة الإدخال التناظري CC-GAIX21 من هانيويل GI/IS IOTA

الوصف:

وحدة Honeywell CC-GAIX21 هي وحدة IOTA (مجموعة إنهاء الإدخال/الإخراج) ذات مدخل تناظري منخفض المستوى، مصممة لالتقاط الإشارات بدقة في أنظمة التحكم Honeywell Experion Series C. تدعم هذه الوحدة كلاً من أجهزة الإرسال ثنائية الأسلاك وأجهزة الإرسال ذاتية التغذية، مما يتيح قياسًا دقيقًا لإشارات التيار والجهد في بيئات التحكم بالعمليات. بفضل توافقها مع بروتوكول HART، ومقاومة الإدخال العالية، وقدرتها الفائقة على رفض الضوضاء، توفر هذه الوحدة سلامة إشارة موثوقة حتى في الظروف الصناعية القاسية كهرومغناطيسيًا.

وحدة هانيويل CC-GAIX21 للإدخال التناظري GI/IS IOTA مصممة لأنظمة الأتمتة الصناعية. توفر هذه الوحدة وظائف إدخال تناظري موثوقة، ومُهيأة خصيصًا للبيئات الآمنة جوهريًا من المجموعة الأولى/IS. تُعد هذه الوحدة عادةً جزءًا من نظام تحكم أكبر يتطلب الحصول على إشارات تناظرية دقيقة وآمنة.

تكمن قيمة هذا الجهاز في دقة قياسه الاستثنائية، وعزله التام بين القنوات، وتكامله السلس مع منظومة هانيويل. يتم عزل كل قناة على حدة، مما يمنع حدوث حلقات أرضية وتداخل الإشارات، وهو أمر بالغ الأهمية للحفاظ على سلامة الإشارة في بيئات المصانع المعقدة. كما يتميز الجهاز بتشخيص شامل، مما يُمكّنه من اكتشاف أعطال الأسلاك الميدانية، مثل الدوائر المفتوحة أو القصيرة، وإبلاغ نظام التحكم بها لإعلام المشغل فورًا. يضمن تطبيق جهاز هانيويل CC-GAIX21 الحصول على قياسات دقيقة للعمليات الحيوية، مما يدعم التحكم الدقيق، وتحسين العمليات المتقدم، وأنظمة التعشيق الآمنة الموثوقة في الصناعات التي تُعد فيها دقة البيانات أساسية للسلامة والجودة والكفاءة.

المواصفات:

اسم الوحدة: CC-GAIX21

عدد القنوات: 16 قناة إجمالاً (12 قناة أحادية الطرف، 4 قنوات تفاضلية)
نطاقات الإدخال: 0–5 فولت، 1–5 فولت، 0.4–2 فولت، 4–20 مللي أمبير (عبر مقاومة 250 أوم)
دقة محول A/D: 16 بت
دقة الأجهزة: ±0.075% من النطاق الكامل عند 23.5 درجة مئوية ±2 درجة مئوية؛ ±0.15% (0–60 درجة مئوية)
مقاومة الدخل: >10 ميجا أوم
معدل مسح الإدخال: 50 مللي ثانية
جهد الوضع المشترك: من -6 إلى +5 فولت ذروة (من التيار المستمر إلى 60 هرتز)
نسبة رفض الوضع المشترك: 70 ديسيبل (من التيار المستمر إلى 60 هرتز، عدم توازن 500 أوم)
نسبة رفض الوضع العادي: 19 ديسيبل عند 60 هرتز
الحد الأقصى للإدخال (بدون تلف): فرق جهد ±30 فولت
استجابة المرشح: أحادي القطب RC، -3 ديسيبل عند 6.5 هرتز
التشويش المتبادل: -60 ديسيبل (من التيار المستمر إلى 60 هرتز، من قناة إلى أخرى)
مصدر الطاقة: 24 فولت تيار مستمر
درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية
درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة: من 5% إلى 95% بدون تكثف

الميزات:

• معالجة الإشارات متعددة القنوات

16 قناة تناظرية مع مدخلات مختلطة أحادية الطرف وتفاضلية

• دقة عالية

يضمن التحويل التناظري/الرقمي ذو 16 بت ودقة ±0.075% جودة قياس فائقة

• تكوين إدخال مرن

يدعم مدخلات الجهد والتيار، مما يتيح استيعاب مجموعة واسعة من أجهزة الاستشعار

• توافق الأجهزة الميدانية

يعمل مع كل من أجهزة الإرسال ثنائية الأسلاك وأجهزة الإرسال ذاتية التشغيل.

• عزل موثوق

يحمي أجهزة التحكم من الجهد الزائد والتداخل بين الإشارات.

• تصميم صغير الحجم

مُحسَّن لهيكل IOTA من السلسلة C، مما يوفر مساحة اللوحة.

• مناعة قوية ضد الضوضاء

نسبة رفض الوضع المشترك 70 ديسيبل وكبح التشويش المتبادل -60 ديسيبل

• معتمد للسلامة

واجهة غير قابلة للاشتعال من الفئة 1 القسم 2 بدون صمامات

• حماية قوية

دوائر تحديد التيار المحمية بشكل فردي

• الموثوقية الصناعية

أداء مستقر عبر نطاقات واسعة من درجات الحرارة

• تكامل سلس

مصمم لأنظمة الإدخال/الإخراج من سلسلة Honeywell Experion-C

الأسئلة والأجوبة:

س1: هل يمكن لجهاز CC-GAIX21 التعامل مع كل من مدخلات الجهد والتيار؟
ج1: نعم، فهو يدعم أنواع المدخلات القابلة للتكوين، بما في ذلك الجهد وحلقات التيار 4-20 مللي أمبير

س2: هل هذه الوحدة متوافقة مع أجهزة إرسال HART؟
ج2: نعم، يمكنه التفاعل مع الأجهزة التي تدعم تقنية HART من خلال قنوات الإدخال التناظرية الخاصة به.

س3: ما الذي يجعله مناسبًا لقياس الإشارات منخفضة المستوى؟
A3: تضمن مقاومة الإدخال العالية، والتموج المنخفض، ودقة 16 بت، الحصول الدقيق على الإشارات التناظرية الضعيفة

رابط ورقة البيانات:

وحدة الإدخال التناظري CC-GAIX21 من هانيويل GI/IS IOTA PDF ورقة البيانات
