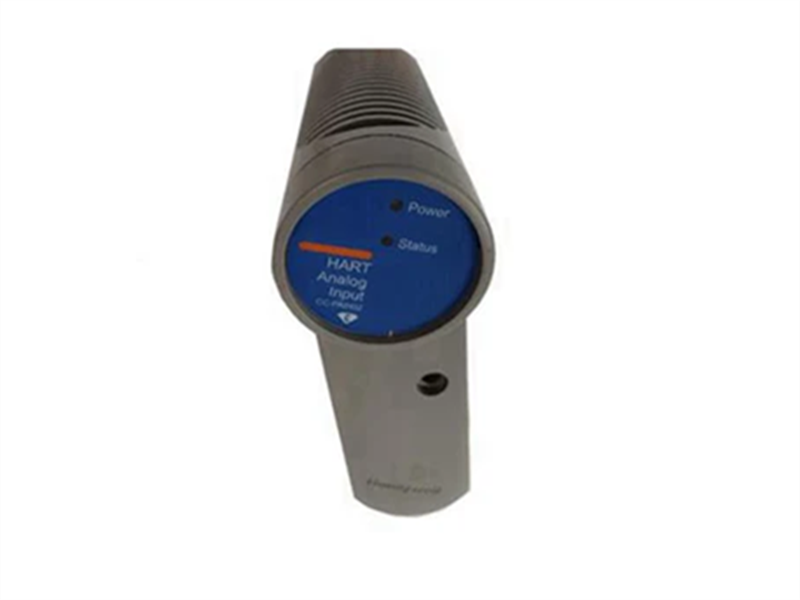

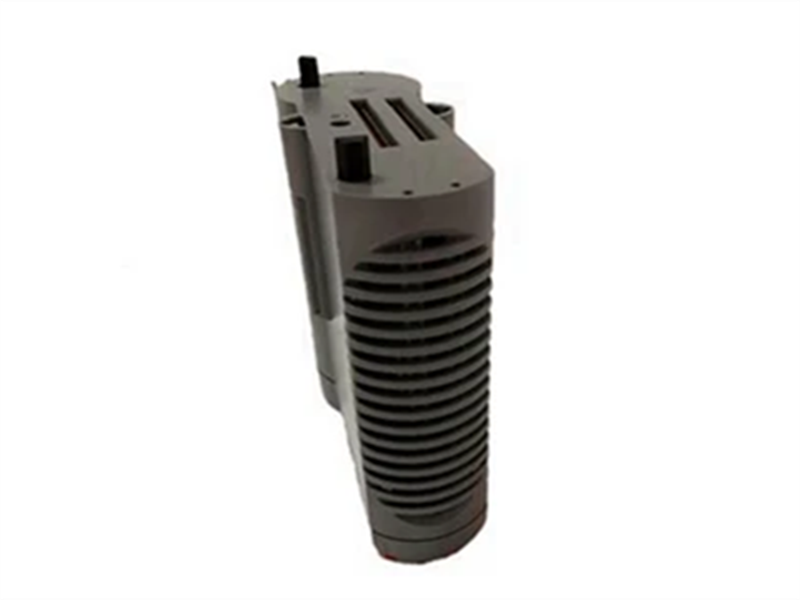

مُضاعِف إدخال منخفض المستوى CC-PAIM01 من هانيويل 51405045-175

الوصف:

وحدة الإدخال التناظرية منخفضة المستوى Honeywell CC-PAIM01 هي وحدة مكونة من 16 قناة مصممة لنظام التحكم الموزع Experion Series C (DCS). مزودة بواجهة PMIO (إدخال/إخراج مدير العمليات)، تدعم ما يصل إلى 64 نقطة إدخال. وهي قادرة على التعامل مع إشارات إدخال كل من المزدوجات الحرارية و RTD، وتوفر ميزات مثل تعويض الوصلة الباردة وحماية OTD (الكشف عن المزدوجات الحرارية المفتوحة).

تسهل هذه الوحدة دمج الإشارات التناظرية منخفضة المستوى، مثل تلك القادمة من المزدوجات الحرارية ومقاييس درجة الحرارة المقاومة، في نظام التحكم، مما يتيح مراقبة دقيقة لدرجة الحرارة ومتغيرات العملية الأخرى.

المعلمات:

اسم الطراز: CC-PAIM01

رقم المنتج: 51405045-175

عدد القنوات: حتى 64 قناة
جهد الإدخال: 24 فولت تيار مستمر
تيار الإدخال: 10 مللي أمبير لكل قناة
نطاق الإدخال: من -50 إلى 1500 درجة مئوية (من -58 إلى 3022 درجة فهرنهايت)
الدقة: +0.5 درجة مئوية (+1 درجة فهرنهايت)
الدقة: 0.1 درجة مئوية (0.2 درجة فهرنهايت)
جهد الوضع المشترك (CMV): +/-250 فولت تيار مستمر أو فولت تيار متردد RMS
نسبة رفض الوضع المشترك (CMRR): 120 ديسيبل كحد أدنى
الجهد الكهربائي، من قناة إلى قناة، من التيار المستمر إلى 60 هرتز: ±250 فولت تيار مستمر أو فولت تيار متردد RMS
التداخل، من التيار المستمر إلى 60 هرتز: 80 ديسيبل
معدل رفض الضوضاء عند 50/60 هرتز: 60 ديسيبل كحد أدنى

الميزات:

• مسح سريع للخلايا الكهروضوئية في ثانية واحدة للحصول على بيانات فعالة.
• حماية قابلة للتكوين ضد انقطاع التيار الكهربائي لحماية أجهزة قياس الحرارة من الانقطاع
• قنوات معزولة تماماً لمنع التداخل.
• معدل خطأ منخفض مع خطأ في كسب النطاق الكامل بنسبة 0.05%.
• ثبات ممتاز في درجة الحرارة عند +/-20 جزء في المليون/درجة مئوية.
• انحراف طويل الأمد بمقدار 500 جزء في المليون لضمان الموثوقية.

د رابط ورقة البيانات:

CC-PAIM01 Honeywell 51405045-175 مُضاعِف إدخال منخفض المستوى PDF ورقة البيانات
