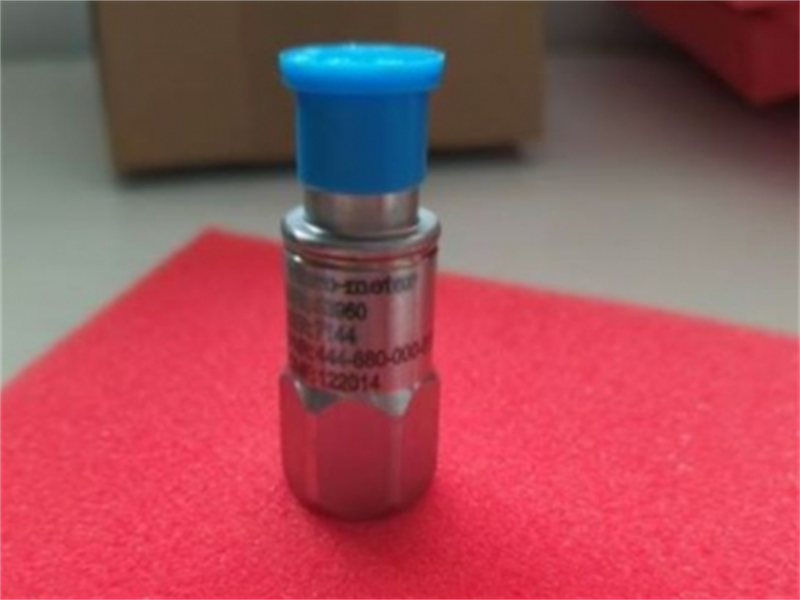

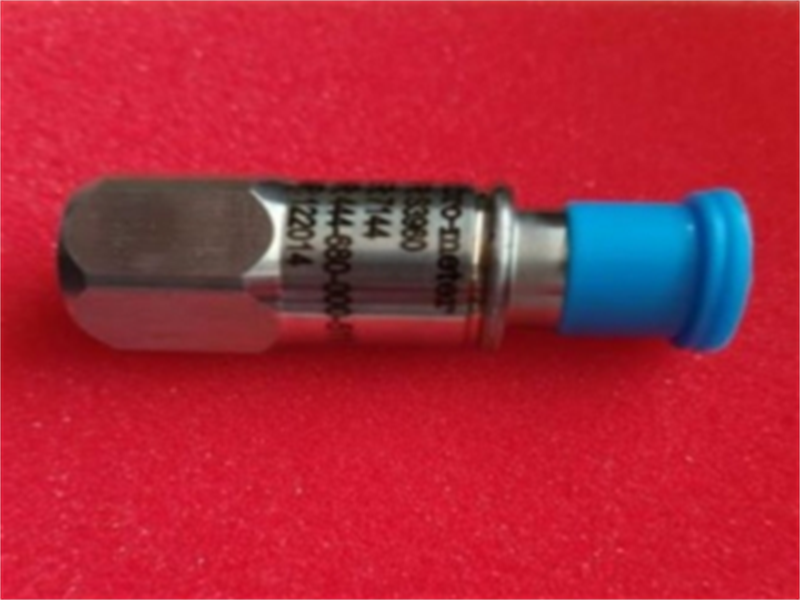

مقياس تسارع كهرضغطي للاهتزاز CE680 444-680-000-511

وصف:

مقياس التسارع الكهروإجهادي CE281 444-281-000-111 مزود بعنصر استشعار متناظر مركزي يعمل بنمط القص، مصنوع من مادة متعددة البلورات، ومصمم للعمل في بيئات الآلات الصناعية القاسية. يستخدم تقنية نقل الجهد ثنائية الأسلاك القياسية في الصناعة، ويعمل بتيار ثابت. تبلغ حساسية إشارة الخرج 100 مللي فولت/غرام.

بفضل التأريض المعزول والحماية الداخلية لمقياس التسارع، لا توجد حلقات أرضية أو تداخل في قياسات جهد الإطار. يحافظ جهاز CE 680 M511 على مستويات ضوضاء منخفضة للغاية واستقرار ممتاز لجهد الانحياز حتى في درجات الحرارة العالية.

يستخدم المستشعر دوائر إلكترونية داخلية لمعالجة الإشارات، مما يُغني عن الحاجة إلى مُكيّفات إشارة خارجية (مثل IPC704 أو IPC707). كما تقوم هذه الدوائر الداخلية بتحويل الشحنة إلى تيار، مُولِّدةً إشارة خرج مُعدَّلة التيار مناسبة للإرسال لمسافات طويلة. صُمِّم هذا الجهاز لمراقبة وحماية الآلات العاملة في بيئات صناعية قاسية و/أو مناطق خطرة.

تحديد:

الحساسية (+25 درجة مئوية): 100 مللي فولت/غرام ±5%
المدى الديناميكي: 80 غرامًا
الحساسية الجانبية (الحد الأقصى): 5% من الحساسية المحورية
الخطية: 1% على النطاق الكامل
استجابة التردد (الاسمية):
• 3 هرتز - 5 كيلوهرتز: ±5%
• 1 هرتز - 9 كيلوهرتز: ±10%
• 0.5 هرتز - 14 كيلوهرتز: -3 ديسيبل
تردد الرنين: 30 كيلو هرتز
استجابة درجة الحرارة:
الانحراف النموذجي: من -55 درجة مئوية إلى +120 درجة مئوية: ±5%، -55 درجة مئوية: -5%، 120 درجة مئوية: +3%
تيار الإدخال: من 2 إلى 10 مللي أمبير
جهد تغذية مصدر التيار: من 18 إلى 30 فولت تيار مستمر
جهد خرج الانحياز: 12 فولت تيار مستمر، الضوضاء (ما يعادل g)
مقاومة الخرج (القصوى): 100 أوم
الأرض: غلاف معزول، محمي داخليًا
القطبية المعكوسة: محمية
نطاق درجة الحرارة: من -55 درجة مئوية إلى +120 درجة مئوية
حد الاهتزاز: 500 غرام (ذروة)
حد الصدمة: 5000 غرام (الحد الأقصى)
حساسية الإجهاد الأساسي: الحد الأقصى، 0.0002 غرام ذروة/ميكروإجهاد ESD
الحساسية الكهرومغناطيسية (المكافئة): 70 ميكروغرام/غاوس

• مراقبة اهتزازات التوربينات، والضواغط التوربينية، وما إلى ذلك.
• إلكترونيات مدمجة
• نقل الإشارات لمسافات طويلة
• درجة حرارة متوسطة
• معتمد للاستخدام في الأجواء القابلة للانفجار
