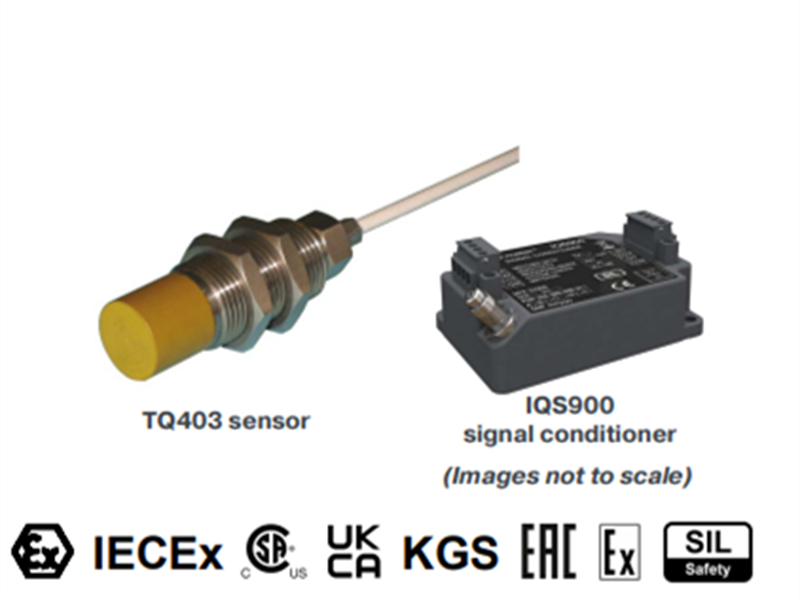

مسبار تقارب TQ403 111-403-000-013 A1-B1-C086-D000-E050-F2-G048-H05

وصف:

تُشكّل أجهزة TQ403 وEA403 وIQS900 نظام قياس تقاربي من خط إنتاج أجهزة قياس الاهتزازات من شركة ميجيت. يتيح هذا النظام قياس الإزاحة النسبية لعناصر الآلات المتحركة دون تلامس.

تُعد أنظمة قياس التقارب القائمة على TQ4xx مناسبة بشكل خاص لقياس الاهتزاز النسبي والموضع المحوري لأعمدة الآلات الدوارة، مثل تلك الموجودة في التوربينات البخارية والغازية والهيدروليكية، وكذلك في المولدات الكهربائية والضواغط التوربينية والمضخات.

يعتمد النظام على مستشعر TQ403 غير تلامسي ووحدة تكييف الإشارة IQS900. يشكل هذان المكونان معًا نظام قياس تقارب معايرًا، حيث يمكن استبدال كل مكون بآخر. يُخرج النظام جهدًا أو تيارًا يتناسب مع المسافة بين طرف المستشعر والهدف، مثل عمود آلة.

الجزء الفعال من المحول عبارة عن ملف سلكي مصبوب داخل طرف الجهاز، مصنوع من مادة تورلون® (بولي أميد-إيميد). جسم المحول مصنوع من الفولاذ المقاوم للصدأ. يجب أن تكون المادة المستهدفة معدنية في جميع الأحوال.

يتوفر جسم المحول بخيوط مترية فقط. يحتوي جهاز TQ403 على كابل محوري مدمج، ينتهي بموصل محوري مصغر ذاتي القفل. يمكن طلب أطوال مختلفة للكابلات (مدمجة وممتدة).

يحتوي جهاز تكييف الإشارة IQS900 على مُعدِّل/مُزيل تعديل عالي التردد يُزوِّد المحوّل بإشارة تشغيل. يُولِّد هذا المجال الكهرومغناطيسي اللازم لقياس الفجوة. تتكون دائرة التكييف من مكونات عالية الجودة، وهي مُثبَّتة في غلاف من الألومنيوم المطلي.

ملاحظة: يُضاهي مُكيّف الإشارة IQS900 أو يتفوق على أداء ومواصفات مُكيّف الإشارة IQS450 المتميز، الذي يحل محله. وبناءً على ذلك، فإن IQS900 متوافق مع جميع مستشعرات التقارب/سلاسل القياس من سلسلة TQ9xx وTQ4xx.

بالإضافة إلى ذلك، يتضمن جهاز تكييف الإشارة IQS900 تحسينات مثل: SIL 2 "بحسب التصميم"، وتحسين مناعة جهد الإطار، وتحسين المناعة الكهرومغناطيسية والانبعاثات، ومقاومة خرج أصغر (خرج الجهد)، ودائرة تشخيص اختيارية (أي اختبار ذاتي مدمج (BIST))، ودبوس خرج خام، ودبوس إدخال اختبار، ومحول تركيب جديد على سكة DIN، وموصلات طرفية لولبية قابلة للإزالة لتسهيل التركيب.

يمكن استخدام محول الطاقة TQ403 مع كابل تمديد EA403 واحد لإطالة الجزء الأمامي بشكل فعال. تتوفر أغلفة اختيارية وصناديق توصيل وواقيات للوصلات البينية لتوفير الحماية الميكانيكية والبيئية للوصلة بين الكابلات المدمجة وكابلات التمديد.

يمكن تشغيل أنظمة قياس التقارب القائمة على TQ4xx بواسطة أنظمة مراقبة الآلات المرتبطة بها مثل وحدات VM600Mk2/VM600 (البطاقات) أو وحدات VibroSmart®، أو بواسطة مصدر طاقة آخر.

حدود:

رقم موديل المنتج: TQ403 111-403-000-013 A1-B1-C086-D000-E050-F2-G048-H05
اللاخطية والتخلف: ≤ 0.3% من النطاق الكامل
زمن الصعود (النموذج عالي التردد): < 10 ميكروثانية
الواجهة الكهربائية: قابس طيران، موصل M12 أو DIN
نوع المنفذ/الخيط: G¼ / ½ NPT، M12×1.5، M20×1.5، إلخ.

سمات:

• مصمم لقياس الاهتزاز النسبي والإزاحة المحورية بدون تلامس في التوربينات والضواغط والمضخات والمراوح
• نطاق قياس 12 مم (مستشعر بقطر 18 مم)
• نطاق درجة حرارة التشغيل من -40 إلى 180 درجة مئوية، تصنيف الحماية IP68
• كابل محوري متكامل بطول 1.0 أو 5.0 أو 10.0 متر
• معتمد للاستخدام في الأجواء القابلة للانفجار

التطبيقات

1. للاستخدام مع سلاسل/أنظمة قياس التقارب TQxxx
2. يُسهّل تركيب المجس (المستشعر) وضبط الفجوة
3. تطبيقات Ex
