وحدة التحكم في الاهتزاز CPUM MK2 600-050

وصف:

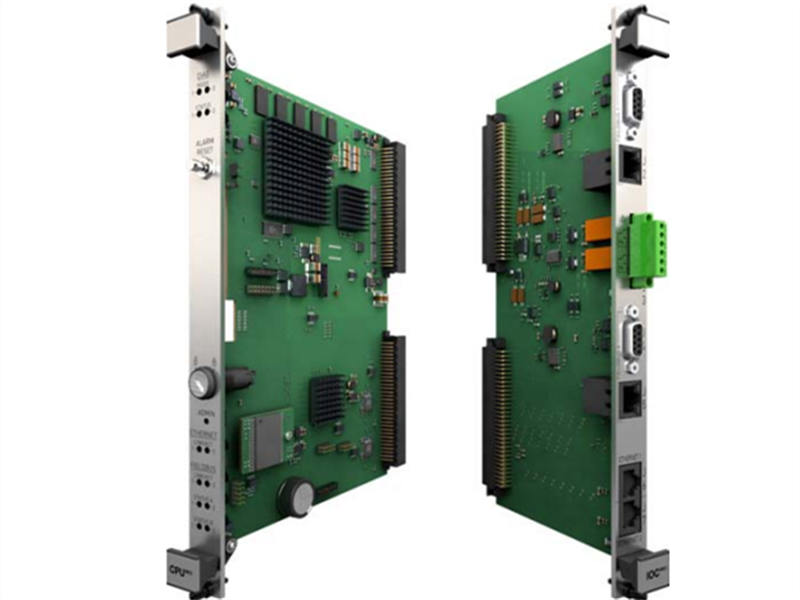

وحدة التحكم في الرف VM600Mk2 CPUMMk2 + IOCNMk2 ووحدة واجهة الاتصالات مصممة للعمل مع الجيل الثاني من نظام حماية الآلات VM600Mk2 المثبت على الرف، من خط إنتاج مقياس الاهتزازات ® من باركر ميجيت. تتكون وحدة CPUMMk2 + IOCNMk2 من وحدة معالجة مركزية (CPU) ووحدات إدخال/إخراج (واجهة) تعمل معًا كوحدة تحكم في النظام وبوابة اتصالات بيانات لأنظمة VM600Mk2.

في التطبيقات الحساسة التي تكون فيها تكلفة الأعطال باهظة، يمكن استخدام نظام التكرار باستخدام وحدتي CPUMMk2 + IOCNMk2 لكل رف نظام VM600Mk2 (ABE04x) لتحقيق تكرار حقيقي للاتصالات على مستوى الرف. يُعد هذا حلاً فعالاً من حيث التكلفة حيثما تكون هناك حاجة إلى زيادة موثوقية الاتصالات وتوافرها، على سبيل المثال، للمساعدة في ضمان التشغيل المتواصل في البيئات الحساسة.

بدلاً من ذلك، يمكن استخدام تكرار الوحدات لتنفيذ تكوينات اتصال معقدة تتطلب أكثر من ناقلي المجال المتاحين لكل وحدة CPUMMk2 + IOCNMk2.

الميزات والفوائد الرئيسية

• أجهزة متوافقة مع VibroSight® من خط إنتاج مقياس الاهتزازات ®
• وحدة التحكم في الرف ووحدة واجهة الاتصالات VM600Mk2 (الجيل الثاني)
• تجميع بيانات وحدة VM600Mk2 ومعالجتها ومشاركتها
• واجهات اتصالات ناقل البيانات الميداني القياسية في الصناعة: Modbus TCP و PROFIBUS DP
• المعالجة الرياضية للبيانات المراد مشاركتها عبر ناقل البيانات الميداني
• معلومات حالة النظام/الوحدة (صحتها) متوفرة عبر ناقل البيانات الميداني
• زر إعادة ضبط الإنذار (AR) الموجود على اللوحة الأمامية
• نظام أمان VM600Mk2 للرفوف (CPUMMk2) مع مفتاح قابل للإزالة
• يمكن تشغيل وصلتي إيثرنت للنظام ووصلتي ناقل ميداني في وقت واحد
• نظام اتصالات احتياطي على مستوى الوحدة مع ناقلين ميدانيين لكل وحدة: إيثرنت و/أو تسلسلي
• نظام اتصالات احتياطي على مستوى الرف مع وحدتين لكل رف (نظام احتياطي للوحدات)
• مرحلتان إخراجيتان للإشارة إلى حالات النظام والإنذارات
• سجلات تشخيص وحدة CPUMMk2 + IOCNMk2 متاحة عبر برنامج VibroSight®
• إمكانية إدخال وإخراج الوحدات أثناء التشغيل (قابلة للاستبدال السريع)
• نظام اتصال إيثرنت بسرعة جيجابت (1 جيجابت في الثانية)
• مؤشرات حالة اللوحة الأمامية (LEDs)
• متوافق مع رفوف نظام VM600 الأحدث (ABE04x) المزودة بواجهة I2C (ناقل VME المساعد)
التطبيقات

• وحدة تحكم الرف وواجهة الاتصالات لأنظمة VM600Mk2
• بوابة اتصالات بين VM600Mk2 وأنظمة الطرف الثالث، مثل DCS أو PLC
• يُمكّن من مشاركة البيانات من وحدات مراقبة VM600Mk2 في تطبيقات حماية الآلات، ومراقبة الحالة، و/أو مراقبة الاحتراق
• يساهم وجود وحدتين احتياطيتين من نوع CPUMMk2 + IOCNMk2 لكل رف في ضمان اتصالات نظام VM600Mk2 للتطبيقات التي تكون فيها تكلفة الفشل مرتفعة
• بدلاً من ذلك، يمكن استخدام تكرار الوحدات (وحدتان CPUMMk2 + IOCNMk2 لكل رف) لتنفيذ تكوينات اتصال أكثر تعقيدًا.
