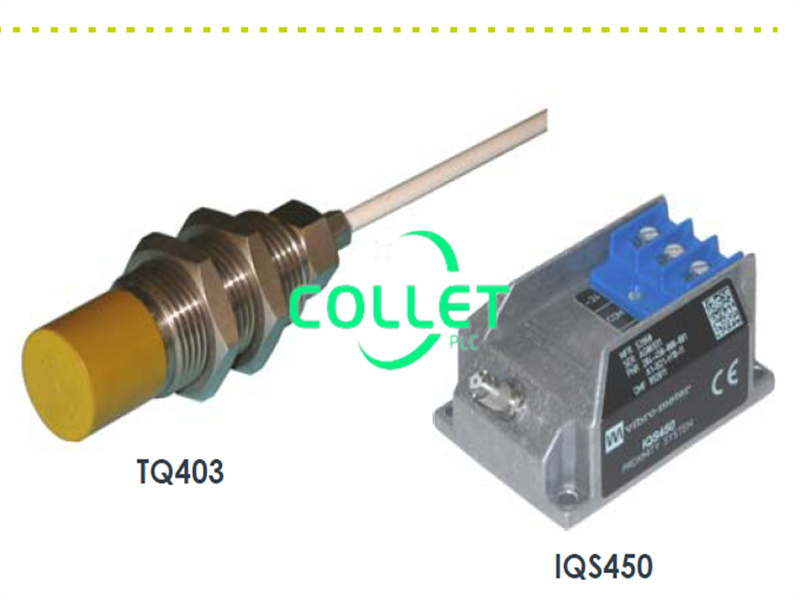

مُكيّف إشارة الاهتزاز IQS450 204-450-000-001 A1-B23-H05-I0

وصف:

جهاز معالجة الإشارات الاهتزازية IQS450 204-450-000-001 A1-B23-H05-I0 بدون محول تثبيت

مُكيّف الإشارة IQS450
الناتج
خرج الجهد، تكوين ثلاثي الأسلاك
• الجهد عند أدنى فجوة: -1.6 فولت
• الجهد عند أقصى فجوة: -17.6 فولت
• المدى الديناميكي: 16 فولت
• مقاومة الخرج: 500 أوم
• تيار قصر الدائرة: 45 مللي أمبير
خرج التيار، تكوين سلكين
• التيار عند أدنى فجوة: -15.5 مللي أمبير
• التيار عند أقصى فجوة: -20.5 مللي أمبير
• المدى الديناميكي: 5 مللي أمبير
سعة الخرج: 1 نانو فاراد
محاثة الخرج: 100 ميكروهنري

إمداد
خرج الجهد، تكوين ثلاثي الأسلاك
• الجهد الكهربائي: من -20 إلى -32 فولت*
• التيار: -13 مللي أمبير ± 1 مللي أمبير (-25 مللي أمبير كحد أقصى)
خرج التيار، تكوين سلكين
• الجهد الكهربائي: من -20 إلى -32 فولت*
• التيار: من -15.5 إلى -20.5 مللي أمبير
سعة دخل التغذية: 1 نانو فاراد
محاثة دخل التغذية: 100 ميكروهنري

البيئة
نطاقات درجات الحرارة
• نطاق التشغيل: من -35 إلى +85 درجة مئوية*
• التخزين: من -40 إلى +85 درجة مئوية
الرطوبة: 95% كحد أقصى بدون تكثف. 100% مع تكثف (غير مغمور).
تصنيف الحماية (وفقًا للمعيار IEC60529): IP40
الاهتزاز (وفقًا للمعيار IEC 60068-2-26): ذروة 2g بين 10 و55 هرتز
تسارع الصدمة (وفقًا للمعيار IEC 60068-2-27): 15g ذروة (نصف موجة جيبية، مدة 11 مللي ثانية)

الخصائص الفيزيائية
مادة البناء: ألومنيوم مصبوب بالحقن
التثبيت: برغيان أو أربعة براغي M4

التوصيلات الكهربائية
المدخل: موصل محوري مصغر ذاتي القفل (أنثى).
ملاحظة: عند التوصيل، يجب شد هذا الجزء يدويًا حتى يتم تثبيته.
المخرج ومصدر الطاقة: ثلاثة أطراف لولبية - مقطع السلك 2.5 مم² كحد أقصى.

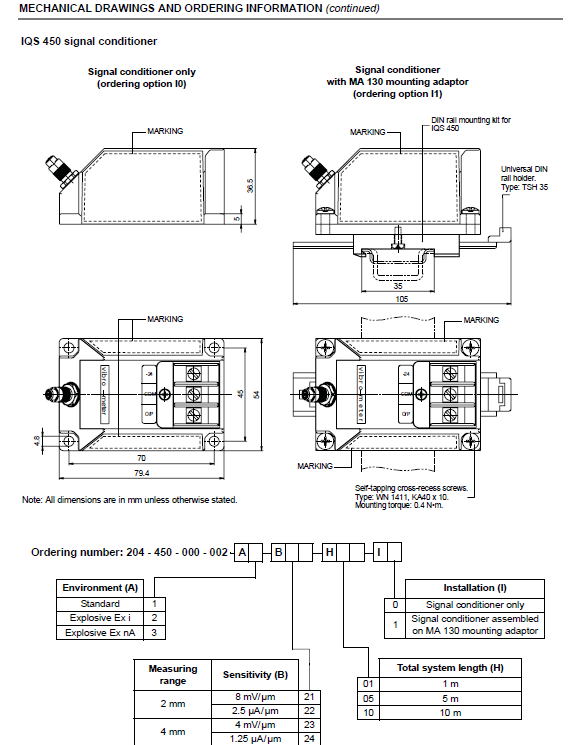

مُكيّف الإشارة مع محول التثبيت MA130 (خيار الطلب I1)
نوع حامل سكة DIN العالمي: TSH35
نوع سكة DIN (وفقًا للمعيار EN50022/IEC60715): TH35-7.5 وTH35-15

الاعتبارات الحرارية
يعمل مُكيّف الإشارة IQS450 في درجات حرارة محيطة تصل إلى 85 درجة مئوية، ولكن يتطلب ذلك خفض جهد الإدخال الأقصى. يجب أن يعمل IQS450 بين جهد التغذية الأدنى وجهد التغذية الأقصى، كما هو موضح في الرسم البياني التالي.
