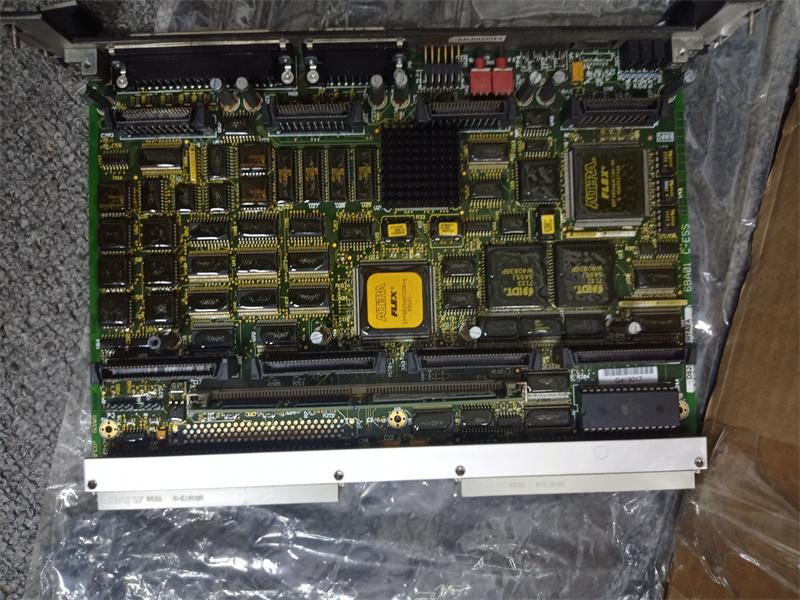

لوحة التحكم بمعالج الإشارات الرقمية DS200DSPCH1ADA GE LCI

وصف:

لوحة DS200DSPC (DSPC) هي لوحة معالجة عالية الأداء تعتمد على معالج إشارات رقمية، توفر قدرة حسابية ونطاق ترددي للاتصالات للتحكم المباشر في تطبيقات محولات الطاقة عالية الأداء، مثل مصادر الطاقة غير المنقطعة (UPS)، والمرشحات النشطة، ومقاييس القوة، وتوربينات الرياح، والمحركات عالية الأداء، ومحولات الطاقة متعددة الجسور الكبيرة. تُركّب اللوحة في فتحة واحدة من رف VME، ولكنها تشغل فتحتين (لعدد يتراوح بين لوحة واحدة وأربع لوحات فرعية). يمكن للوحة DSPC أن تعمل كجهاز رئيسي أو تابع، وهي مزودة بذاكرة برنامج خاصة بها ووحدات إدخال/إخراج محلية عالية السرعة قابلة للتوسيع، لتوفير واجهة مباشرة للتحكم في الإشارات دون استخدام مسار بيانات VME.

سمات:

معالج لوحة DSPC هو معالج إشارة رقمية (DSP) يعمل بنظام الفاصلة العائمة بتردد 50 ميجاهرتز. يمكن إعادة ضبط معالج الإشارة الرقمية (DSP) بإحدى الطرق التالية:
· إعادة ضبط نظام VME
• يكتب ناقل VME الرئيسي إلى سجل التحكم VME
· إعادة ضبط الطاقة

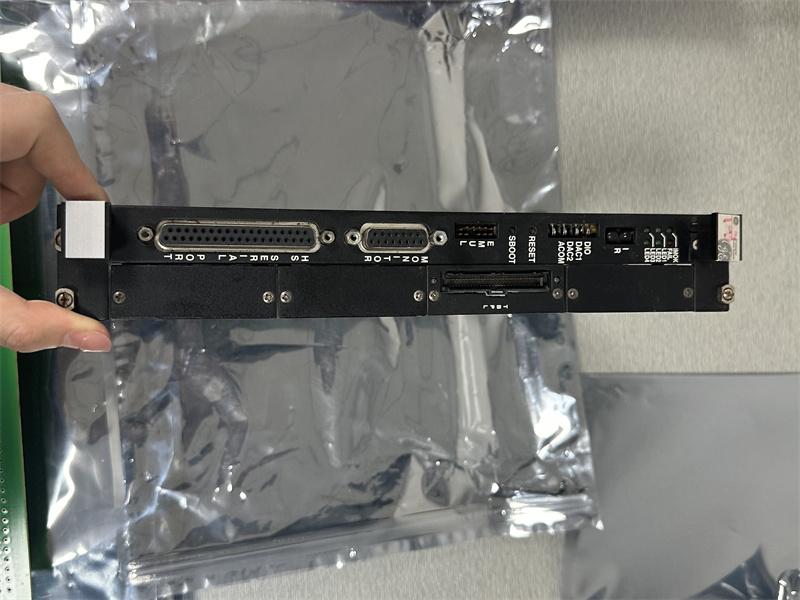

· زر إعادة الضبط
يقوم مؤقت مراقبة ذو مهلة زمنية ثابتة عند 1 مللي ثانية بمراقبة معالج الإشارات الرقمية (DSP).

ناقل VME

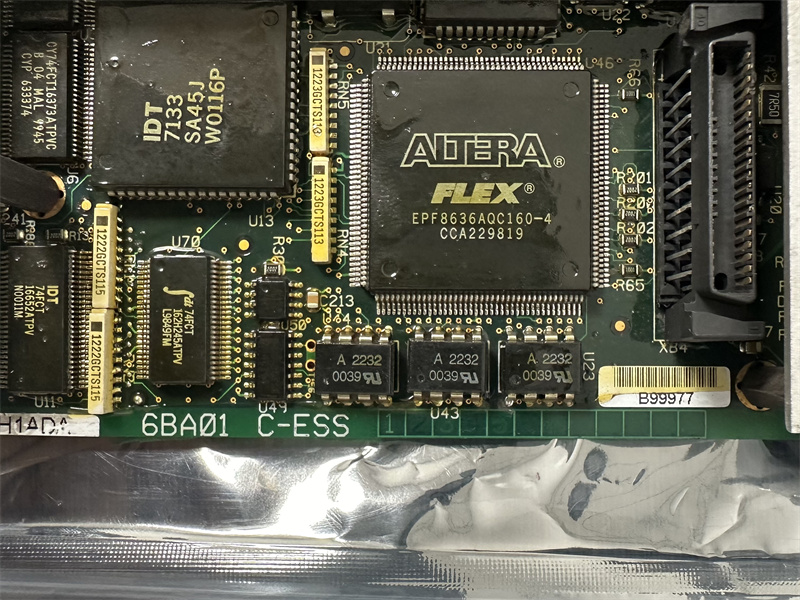

توفر لوحة DSPC موصلات واجهة ناقل VME اختيارية (P1 وP2) متوافقة مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) من نوع GE Fanuc 90/70. يمكن للوحة DSPC العمل كوحدة تابعة لناقل VME من نوع A24/D16 مع واجهة SRAM ثنائية المنافذ بسعة 8 كيلوبايت. كما يمكنها العمل كوحدة رئيسية لناقل VME لبدء دورة نقل البيانات، بما في ذلك إدارة الناقل. يتم التحكم في الوصول إلى ناقل VME من خلال جهاز مصفوفة بوابات قابلة للبرمجة ميدانيًا (FPGA) يعتمد على ذاكرة وصول عشوائي ثابتة (SRAM) قابلة للتهيئة. توجد معلومات تهيئة واجهة الناقل في جهاز منطقي قابل للبرمجة يمكن إعادة تهيئته حسب متطلبات التطبيق (تقلل هذه الطريقة من الحاجة إلى وصلات التوصيل اليدوية). تتم عمليات الإدخال والإخراج لناقل VME بشكل غير متزامن، ويتم توفير مهلة زمنية للعناوين غير المستجيبة.

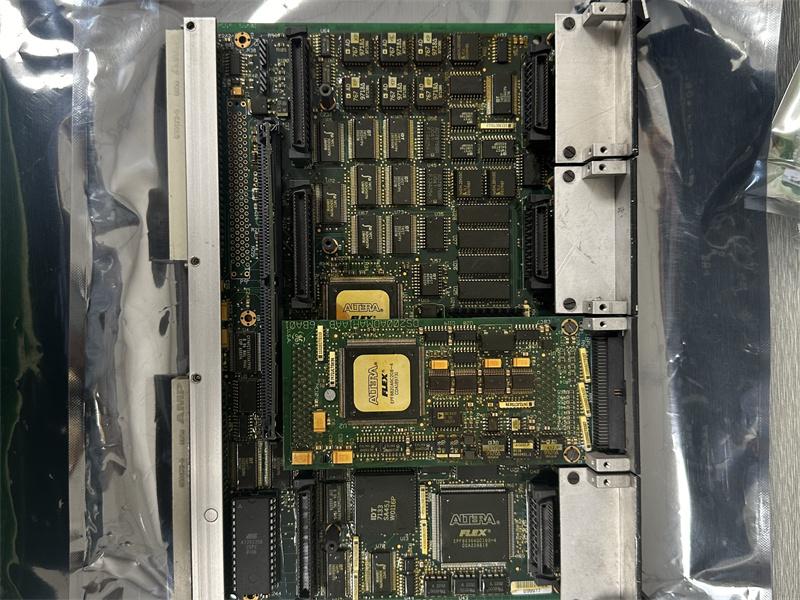

خيارات لوحة التوصيل الفرعية
تحتوي لوحة DSPC على تجهيزات لتركيب ما يصل إلى أربع لوحات فرعية اختيارية لتوسيع نطاق الاتصالات ومنافذ الإدخال/الإخراج. يوفر زوج من الموصلات عالية الكثافة، أحدهما ذو 60 سنًا (XA1، 2، 3، 4) والآخر ذو 40 سنًا (XB1، 2، 3، 4)، إمكانية التركيب وتوصيل الإشارات لكل موضع من مواضع اللوحات الفرعية الأربعة. يتم تعزيز متانة التركيب بثلاثة فواصل (مزودة بمسامير) لكل موضع من مواضع اللوحات الفرعية على لوحة DSPC. لا تتداخل اللوحات الفرعية مع موجهات رف VME. يمكن تبديل مواضع اللوحات الفرعية الأربعة (يمكن تخصيص أي لوحة فرعية لأي من المواضع الأربعة في كل مشروع). لا يمكن تبديل المواضع بعد تخصيصها للمشروع.

توفر لوحة DSPC خطوط إشارات الإدخال والإخراج لمتطلبات التزامن والمقاطعة. كما تُزوَّد كل لوحة فرعية بخطوط تهيئة تسمح بتحميل منطق FPGA بالتوازي. ويتيح خط الحالة من كل موضع لمعالج الإشارات الرقمية (DSP) مراقبة اللوحة الفرعية للتأكد من اكتمال التهيئة بنجاح.
تحديد

رقم القطعة: DS200DSPCH1ADA
اسم السلسلة: LCI
نوع اللوحة: لوحة تحكم معالج الإشارات الرقمية
جهد الإدخال: 48 فولت تيار مستمر
جهد الإدخال للتيار المتردد: 115/220 فولت تيار متردد (50/60 هرتز)
مدخلات التيار المتردد: 2
جهد التغذية المساعد: 28 فولت تيار مستمر
درجة حرارة التشغيل: من -30 درجة مئوية إلى +65 درجة مئوية (حسب بعض الوثائق)
تصنيف الحماية: IP20
عدد المفاتيح: 5 مفاتيح جسرية، 5 مفاتيح طاقة
عدد الموصلات: 52 مقبس أنثى (بما في ذلك 5 موصلات ذات 9 دبابيس)
أوضاع التكرار: يدعم التكرار الأحادي والثنائي والثلاثي

الأسئلة الشائعة:

1. ما هو DS200DSPCH1A؟
إنها لوحة مفاتيح الإثارة من سلسلة LCI التي طورتها شركة جنرال إلكتريك (GE).

2. هل يمكن للوحة DS200DSPCH1A التعامل مع توصيلات اللوحات الفرعية؟
نعم، تحتوي لوحة DSPC على تجهيزات لتركيب ما يصل إلى أربع لوحات فرعية.

3. إذا احتجت إلى إعادة ضبط لوحة DS200DSPCH1A، فكيف يمكنني القيام بذلك؟
هناك أربع طرق يمكنك من خلالها إعادة ضبط لوحة DS200DSPCH1A، يمكنك القيام بإعادة ضبط نظام VME، أو إعادة الضبط عند التشغيل، أو استخدام زر إعادة الضبط، أو يمكن لحافلة VME الرئيسية الكتابة إلى سجل التحكم VME.
