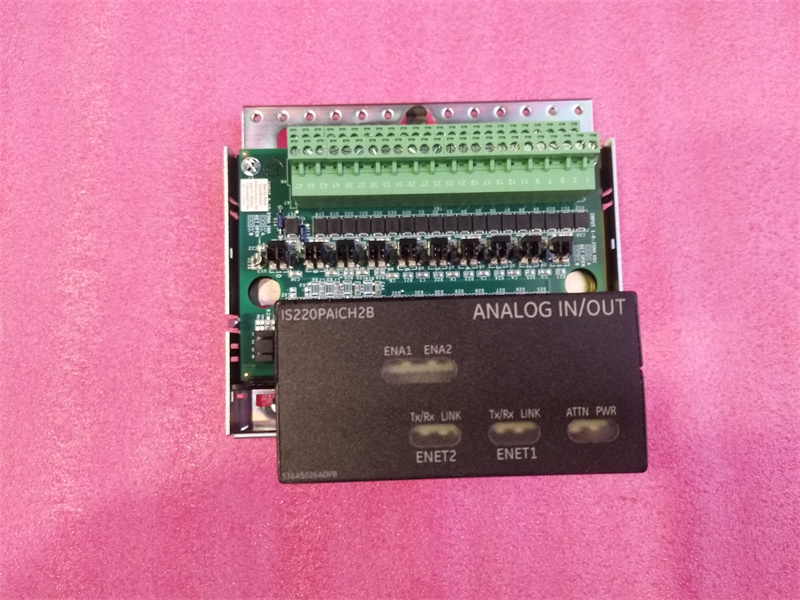

IS230STAIH2A GE MKVIe وحدة إدخال/إخراج تناظرية، عدد 1، حزمة إدخال/إخراج PAIC، تركيب على سكة DIN

وصف:

توفر وحدة الإدخال/الإخراج التناظرية (PAIC) واجهة كهربائية بين شبكة إيثرنت واحدة أو اثنتين للإدخال/الإخراج ولوحة طرفية للإدخال التناظري. تحتوي الوحدة على لوحة معالجة مشتركة بين جميع وحدات الإدخال/الإخراج الموزعة Mark* VIe، ولوحة تجميع بيانات خاصة بوظيفة الإدخال التناظري. تستطيع الوحدة التعامل مع ما يصل إلى 10 مدخلات تناظرية، يمكن تهيئة أول ثمانية منها كمدخلات ±5 فولت أو ±10 فولت، أو كمدخلات حلقة تيار 0-20 مللي أمبير. ويمكن تهيئة المدخلين الأخيرين كمدخلات تيار ±1 مللي أمبير أو 0-20 مللي أمبير. تقع مقاومات طرف الحمل لمدخلات حلقة التيار على اللوحة الطرفية، وتقوم وحدة PAIC باستشعار الجهد عبر هذه المقاومات. تدعم وحدة PAICH1 أيضًا مخرجين لحلقة تيار 0-20 مللي أمبير. بينما تتضمن وحدة PAICH2 مكونات إضافية لدعم تيار 0-200 مللي أمبير على المخرج الأول.

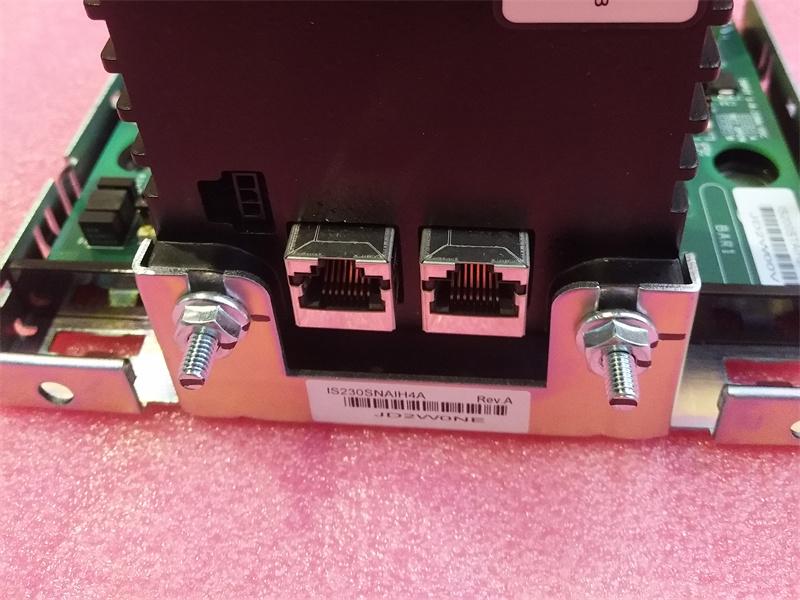

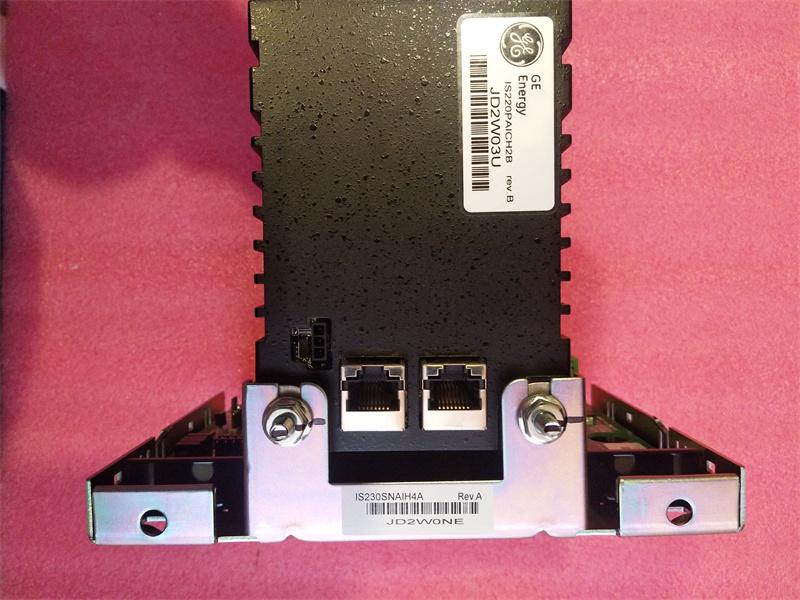

يتم إدخال البيانات إلى الجهاز عبر موصلين إيثرنت RJ45 ومدخل طاقة ثلاثي الأطراف. أما الإخراج فيتم عبر موصل DC-37 طرفًا يتصل مباشرةً بموصل لوحة التوصيل. وتُوفّر مؤشرات LED للتشخيص المرئي، كما يُمكن إجراء اتصالات تشخيصية تسلسلية محلية عبر منفذ الأشعة تحت الحمراء.

عملية
تتشابه لوحة المعالج الموجودة في هذه الحزمة مع جميع حزم إدخال/إخراج إيثرنت من طراز Mark VIe. وهي تحتوي على ما يلي:
• معالج عالي السرعة مزود بذاكرة وصول عشوائي (RAM) وذاكرة فلاش
• منفذان إيثرنت مستقلان تمامًا بسرعة 10/100 مع موصلات
• مؤقت مراقبة الأجهزة ودائرة إعادة الضبط
• مستشعر درجة حرارة وحدة الإدخال/الإخراج الداخلية
• منفذ اتصالات تسلسلي بالأشعة تحت الحمراء
• مؤشرات LED لحالة التشغيل
• الهوية الإلكترونية والقدرة على قراءة الهويات على لوحات أخرى
• منطق قابل للبرمجة كبير يدعم لوحة الاستحواذ
• موصل طاقة الإدخال مزود بخاصية التشغيل التدريجي/محدد التيار
• مصادر الطاقة المحلية، بما في ذلك التسلسل والمراقبة

تتصل لوحة المعالج بلوحة تجميع بيانات خاصة بوظيفة حزمة الإدخال/الإخراج. عند توصيل الطاقة، تقوم دائرة التشغيل التدريجي برفع الجهد المتاح على لوحة المعالج تدريجيًا. يتم تشغيل مصادر الطاقة المحلية بالتسلسل، ويتم إلغاء إعادة ضبط المعالج. يُكمل المعالج إجراءات الاختبار الذاتي، ثم يُحمّل رمز التطبيق الخاص بنوع حزمة الإدخال/الإخراج من ذاكرة الفلاش. يقرأ رمز التطبيق معلومات تعريف اللوحة لضمان التطابق الصحيح بين رمز التطبيق ولوحة تجميع البيانات ولوحة الطرفية. في حال التطابق، يحاول المعالج إنشاء اتصال إيثرنت، بدءًا بطلب عنوان شبكة. يستخدم طلب العنوان بروتوكول تكوين المضيف الديناميكي (DHCP) القياسي في المجال، والمعرف الفريد المقروء من لوحة الطرفية. بعد تهيئة الإيثرنت، يُبرمج المعالج المنطق الموجود على اللوحة، ويُشغّل التطبيق، ويُمكّن لوحة تجميع البيانات من بدء التشغيل.

يحتوي رمز تطبيق المعالج على جميع العمليات المنطقية اللازمة لتمكين وحدة الإدخال/الإخراج من العمل عبر مدخل إيثرنت واحد أو اثنين. عند التشغيل عبر مدخلي إيثرنت، يكون كلا مساري الشبكة نشطين باستمرار. لن يؤدي تعطل أي من الشبكتين إلى أي انقطاع في عمل وحدة الإدخال/الإخراج، وسيتم الإشارة إلى العطل من خلال اتصال الشبكة العامل. يتميز هذا الترتيب بقدرة أكبر على تحمل الأعطال مقارنةً بنظام النسخ الاحتياطي السريع التقليدي، حيث لا يُستخدم المنفذ الثاني إلا بعد اكتشاف عطل في المنفذ الأساسي. تتفاوض منافذ الإيثرنت في المعالج تلقائيًا بين سرعة 10 ميجابايت/ثانية و100 ميجابايت/ثانية، وبين وضع التشغيل نصف المزدوج ووضع التشغيل المزدوج الكامل.

يحتوي لوحة المعالج على منفذ اتصالات تسلسلي بالأشعة تحت الحمراء متوافق مع معايير الصناعة. يمكن الوصول إلى هذا المنفذ من خلال واجهة الجهاز، ويوفر معلومات تشخيصية عن حالة الجهاز، بالإضافة إلى إمكانية برمجته عند تعطل كلا اتصالي الإيثرنت. ويمكن التواصل مع هذا المنفذ باستخدام معظم أجهزة الكمبيوتر المحمولة ومعظم أجهزة المساعد الرقمي الشخصي المحمولة.

إدارة الطاقة

تتضمن وحدة الإدخال/الإخراج إدارةً للطاقة في دائرة الإدخال بجهد 28 فولت. توفر وظيفة الإدارة بدء تشغيل سلس للتحكم في تيار البدء أثناء توصيل الطاقة. بعد توصيل الطاقة، توفر الدائرة وظيفة تحديد التيار السريع لمنع انتقال أي عطل في الوحدة أو لوحة التوصيل إلى نظام الطاقة بجهد 28 فولت. عند وجود الطاقة وعملها بشكل صحيح، سيضيء مؤشر الطاقة الأخضر. في حال تفعيل وظيفة تحديد التيار، سينطفئ المؤشر حتى يتم حل المشكلة.

الأسئلة الشائعة:

1. ما هو IS230STAIH2A؟
إنها حزمة الإدخال/الإخراج التناظري من سلسلة MKVIe (PAIC) التي طورتها شركة جنرال إلكتريك (GE).
2. ما هو عدد قنوات IS230STAIH2A نموذج؟
12 قناة لكل لوحة طرفية (10 AI، 2 AO)
3. كيفية تثبيت حزمة PAIC IS230STAIH2A ؟
قم بتوصيل وحدة إدخال/إخراج PAIC واحدة مباشرةً للاتصال أحادي الاتجاه أو ثلاث وحدات إدخال/إخراج PAIC للاتصال ثلاثي الاتجاه (TMR) بموصلات لوحة التوصيل.
