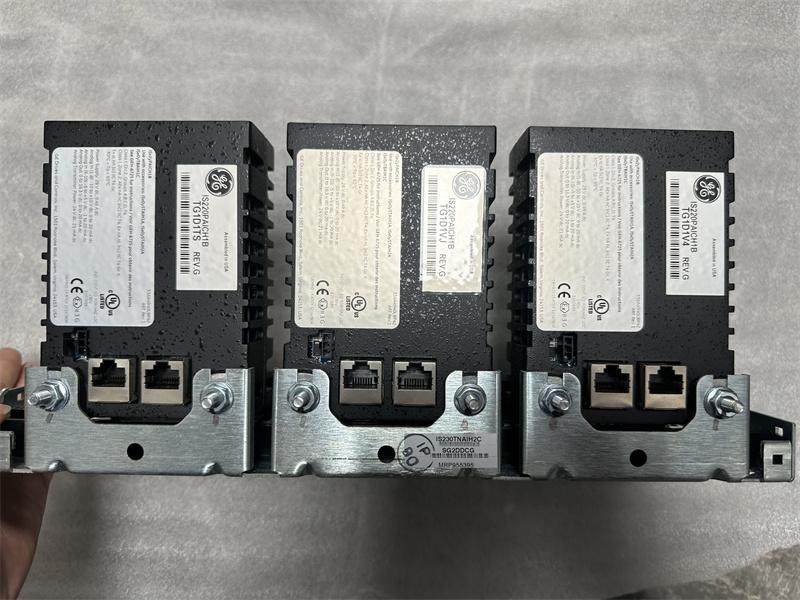

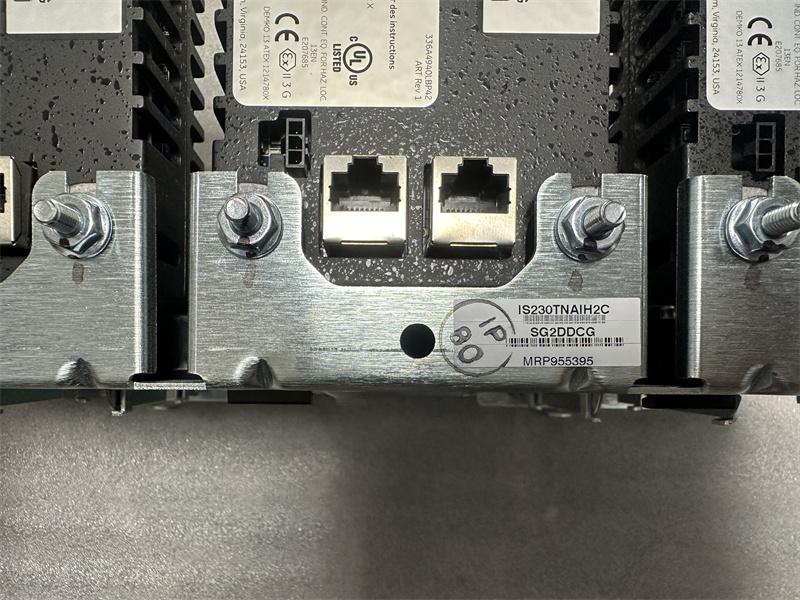

IS230TBAIH1C GE MKVIe وحدة إدخال/إخراج تناظرية، عدد 1، عبوة PAIC I/OI/O، تركيب على سكة DIN

وصف:

تدعم لوحة طرفية الإدخال/الإخراج التناظري (TBAI) عشرة مداخل تناظرية ومخرجين. تستوعب المداخل التناظرية العشرة أجهزة إرسال ثنائية الأسلاك، أو ثلاثية الأسلاك، أو رباعية الأسلاك، أو أجهزة إرسال تعمل بالطاقة الخارجية. يمكن ضبط المخارج التناظرية لتيار يتراوح بين 0-20 مللي أمبير أو بين 0-200 مللي أمبير. تحتوي المداخل والمخارج على دوائر لكبح الضوضاء للحماية من ارتفاع التيار المفاجئ والضوضاء عالية التردد.

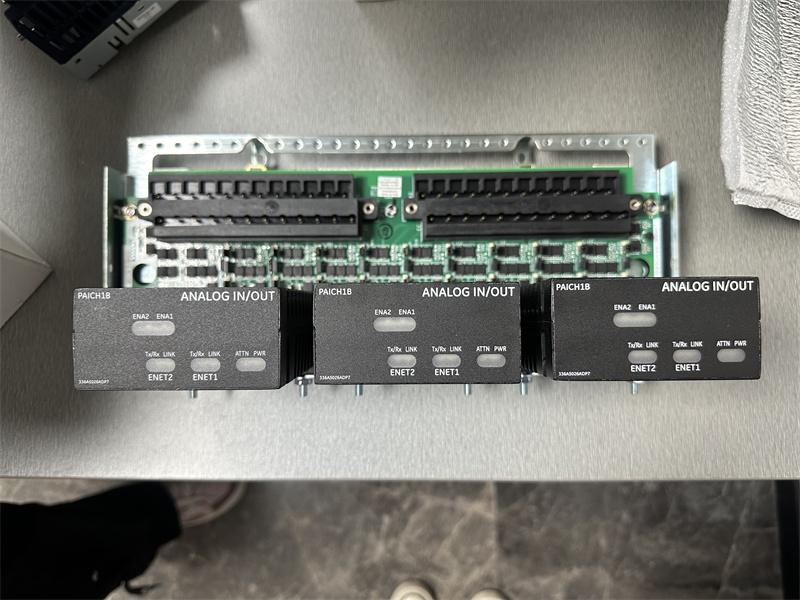

يحتوي جهاز TBAI على ثلاثة موصلات DC-37 لتوصيله بمعالجات الإدخال/الإخراج. تدعم التطبيقات أحادية الاتجاه استخدام موصل واحد (JR1)، بينما تدعم تطبيقات TMR استخدام الموصلات الثلاثة جميعها.

في تطبيقات TMR، تُوزَّع إشارات الإدخال على الموصلات الثلاثة الخاصة بعناصر التحكم R و S و T. تجمع مخارج TMR تيارات مشغلات الإخراج الثلاثة المتصلة، وتحدد التيار الكلي باستخدام مقاومة قياس. ثم تُرسل وحدة TBAI إشارة التيار الكلي إلى معالجات الإدخال/الإخراج لتنظيمها وفقًا لنقطة الضبط المطلوبة.

أنظمة مارك 6
في نظام Mark* VI، يعمل TBAI مع معالج VAIC ويدعم تطبيقات الإرسال الأحادي والثلاثي المختلط. يمكن توصيل وحدة TBAI واحدة أو اثنتين بمعالج VAIC. في أنظمة الإرسال الثلاثي المختلط، يتم توصيل TBAI بثلاث لوحات VAIC.

تثبيت
قم بتوصيل أسلاك الإدخال والإخراج مباشرةً بوحدتي توصيل الإدخال/الإخراج المثبتتين على لوحة التوصيل. تُثبّت كل وحدة بمسمارين، وتحتوي على 24 طرفًا تقبل أسلاكًا يصل قياسها إلى 12 AWG. توجد نقطة توصيل للغطاء الواقي بجوار كل وحدة توصيل.

يمكن لـ TBAI استيعاب أنواع الإدخال/الإخراج التناظرية التالية:
• مدخل تناظري، جهاز إرسال ثنائي الأسلاك
• مدخل تناظري، جهاز إرسال ثلاثي الأسلاك
• مدخل تناظري، جهاز إرسال بأربعة أسلاك
• مدخل تناظري، جهاز إرسال يعمل بالطاقة الخارجية
• مدخل تناظري، جهد ±5 فولت، ±10 فولت تيار مستمر
• خرج تناظري، 0-20 مللي أمبير
• خرج تناظري، 0-200 مللي أمبير

تتصل لوحة المعالج بلوحة تجميع بيانات خاصة بوظيفة حزمة الإدخال/الإخراج. عند توصيل الطاقة، تقوم دائرة التشغيل التدريجي برفع الجهد المتاح على لوحة المعالج تدريجيًا. يتم تشغيل مصادر الطاقة المحلية بالتسلسل، ويتم إلغاء إعادة ضبط المعالج. يُكمل المعالج إجراءات الاختبار الذاتي، ثم يُحمّل رمز التطبيق الخاص بنوع حزمة الإدخال/الإخراج من ذاكرة الفلاش. يقرأ رمز التطبيق معلومات تعريف اللوحة لضمان التطابق الصحيح بين رمز التطبيق ولوحة تجميع البيانات ولوحة الطرفية. في حال التطابق، يحاول المعالج إنشاء اتصال إيثرنت، بدءًا بطلب عنوان شبكة. يستخدم طلب العنوان بروتوكول تكوين المضيف الديناميكي (DHCP) القياسي في المجال، والمعرف الفريد المقروء من لوحة الطرفية. بعد تهيئة الإيثرنت، يُبرمج المعالج المنطق الموجود على اللوحة، ويُشغّل التطبيق، ويُمكّن لوحة تجميع البيانات من بدء التشغيل.

عملية

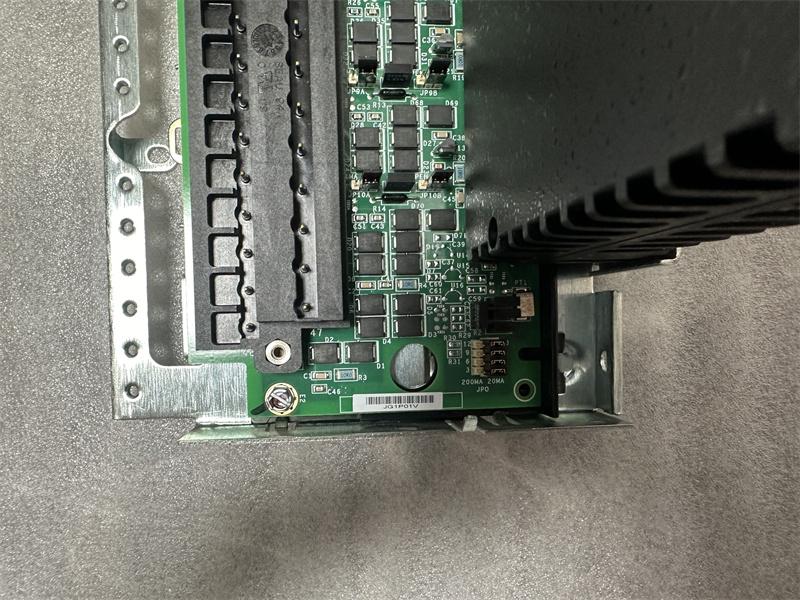

يوفر جهاز TBAI مصدر طاقة تيار مستمر 24 فولت لجميع المحولات. يمكن تهيئة المدخلات كمدخلات تيار أو جهد باستخدام وصلات التوصيل (J#A وJ#B). إحدى دائرتي الإخراج التناظرية هي 4-20 مللي أمبير، ويمكن تهيئة الأخرى لتكون 4-20 مللي أمبير أو 0-200 مللي أمبير. يعرض الجدول التالي سعة الإدخال/الإخراج التناظري لجهاز TBAI.

كل مخرج طاقة بجهد 24 فولت تيار مستمر مصمم لتوفير تيار مستمر قدره 21 مللي أمبير، وهو محمي ضد حدوث قصر في الدائرة. يمكن تشغيل أجهزة الإرسال/المحولات بواسطة مصدر التيار المستمر بجهد 24 فولت في نظام التحكم، أو يمكن تشغيلها بشكل مستقل. يحدد وصلة التوصيل JO نوع خرج التيار. تراقب أنظمة التشخيص كل مخرج، ويقوم مرحل فصل تلقائي في وحدة التحكم بالإدخال/الإخراج بفصل المخرج المقابل في حال تعذر إزالة العطل بأمر من المعالج.
يحتوي لوحة المعالج على منفذ اتصالات تسلسلي بالأشعة تحت الحمراء متوافق مع معايير الصناعة. يمكن الوصول إلى هذا المنفذ من خلال واجهة الجهاز، ويوفر معلومات تشخيصية عن حالة الجهاز، بالإضافة إلى إمكانية برمجته عند تعطل كلا اتصالي الإيثرنت. ويمكن التواصل مع هذا المنفذ باستخدام معظم أجهزة الكمبيوتر المحمولة ومعظم أجهزة المساعد الرقمي الشخصي المحمولة.

إدارة الطاقة

تتضمن وحدة الإدخال/الإخراج إدارةً للطاقة في دائرة الإدخال بجهد 28 فولت. توفر وظيفة الإدارة بدء تشغيل سلس للتحكم في تيار البدء أثناء توصيل الطاقة. بعد توصيل الطاقة، توفر الدائرة وظيفة تحديد التيار السريع لمنع انتقال أي عطل في الوحدة أو لوحة التوصيل إلى نظام الطاقة بجهد 28 فولت. عند وجود الطاقة وعملها بشكل صحيح، سيضيء مؤشر الطاقة الأخضر. في حال تفعيل وظيفة تحديد التيار، سينطفئ المؤشر حتى يتم حل المشكلة.

الأسئلة الشائعة:

1. ما هو IS230TBAIH1C ؟
إنها حزمة الإدخال/الإخراج التناظري من سلسلة MKVIe (PAIC) التي طورتها شركة جنرال إلكتريك (GE).
2. ما هو عدد قنوات IS230TBAIH1C نموذج؟
12 قناة (10 قنوات ذكاء اصطناعي، 2 قنوات إخراج صوتية)
3. كيفية تثبيت حزمة PAIC IS230TBAIH1C ؟
قم بتوصيل وحدة إدخال/إخراج PAIC واحدة مباشرةً للاتصال أحادي الاتجاه أو ثلاث وحدات إدخال/إخراج PAIC للاتصال ثلاثي الاتجاه (TMR) بموصلات لوحة التوصيل.
