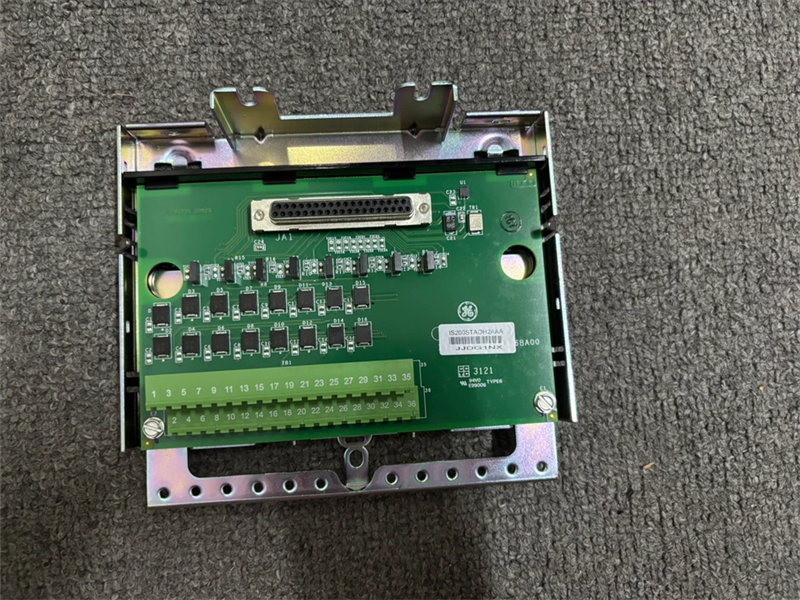

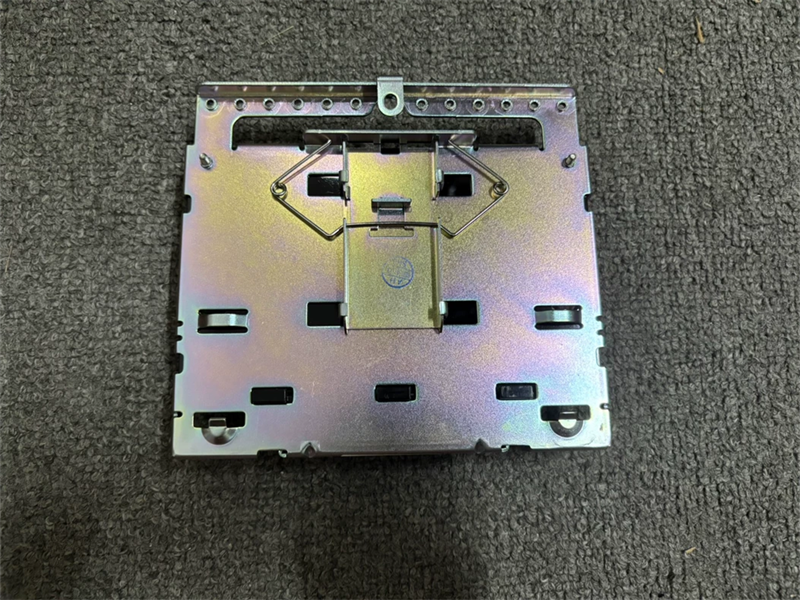

مخرج تناظري IS230STAOH2A GE MKVIe، عدد 1، حزمة PAOC I/OI/O، تركيب على سكة DIN

وصف:

توفر وحدة الإخراج التناظري (PAOC) واجهة كهربائية بين شبكة أو شبكتين من شبكات إيثرنت للإدخال/الإخراج ولوحة طرفية للإخراج التناظري. تحتوي الوحدة على لوحة معالجة مشتركة بين جميع وحدات الإدخال/الإخراج الموزعة Mark* VIe، وزوج من لوحات التجميع الخاصة بوظيفة الإخراج التناظري. تستطيع الوحدة توفير ما يصل إلى ثمانية مخارج أحادية الاتجاه لحلقة التيار 0-20 مللي أمبير، وتتضمن محولًا تناظريًا رقميًا لتغذية التيار الراجعة من كل مخرج.

يتم إدخال البيانات إلى الجهاز عبر موصلين إيثرنت RJ45 ومدخل طاقة ثلاثي الأطراف. أما الإخراج فيتم عبر موصل DC-37 طرفًا يتصل مباشرةً بموصل لوحة التوصيل. وتُوفّر مؤشرات LED للتشخيص المرئي، كما يُمكن إجراء اتصالات تشخيصية تسلسلية محلية عبر منفذ الأشعة تحت الحمراء.

أنظمة مارك 6
في نظام Mark* VI، يعمل TBAI مع معالج VAIC ويدعم تطبيقات الإرسال الأحادي والثلاثي المختلط. يمكن توصيل وحدة TBAI واحدة أو اثنتين بمعالج VAIC. في أنظمة الإرسال الثلاثي المختلط، يتم توصيل TBAI بثلاث لوحات VAIC.

لتثبيت حزمة PAOC
1. قم بتثبيت لوحة التوصيل المطلوبة بإحكام.

2. قم بتوصيل حزمة إدخال/إخراج PAOC واحدة مباشرة للوضع البسيط أو ثلاث حزم إدخال/إخراج PAOC للوضع الثلاثي المتعدد في موصلات لوحة التوصيل.

3. ثبّت الحزم ميكانيكيًا باستخدام المسامير الملولبة المجاورة لمنافذ الإيثرنت. تنزلق هذه المسامير في حامل تثبيت خاص بنوع لوحة التوصيل. يجب ضبط موضع الحامل بحيث لا تُطبّق أي قوة بزاوية قائمة على موصل DC-37 بين الحزمة ولوحة التوصيل. لا يلزم إجراء هذا الضبط إلا مرة واحدة طوال عمر المنتج.

٤- قم بتوصيل كابل إيثرنت واحد أو اثنين حسب إعدادات النظام. ستعمل الوحدة عبر أي من المنفذين. في حال استخدام اتصالين، يُنصح بتوصيل ENET1 بالشبكة المرتبطة بوحدة التحكم R.

5. قم بتوصيل الطاقة بالحزمة عن طريق توصيل الموصل الموجود على جانبها. ليس من الضروري إدخال هذا الموصل عند فصل الطاقة عن الكابل، حيث تتمتع حزمة الإدخال/الإخراج بخاصية بدء التشغيل التدريجي المدمجة التي تتحكم في تيار البدء عند توصيل الطاقة.

6. قم بتهيئة حزمة الإدخال/الإخراج حسب الحاجة.

المعالج
تتشابه لوحة المعالج الموجودة في هذه الحزمة مع جميع حزم إدخال/إخراج إيثرنت من طراز Mark VIe. وهي تحتوي على ما يلي:
• معالج عالي السرعة مزود بذاكرة وصول عشوائي (RAM) وذاكرة فلاش
• منفذان إيثرنت مستقلان تمامًا بسرعة 10/100 مع موصلات
• مؤقت مراقبة الأجهزة ودائرة إعادة الضبط
• مستشعر درجة حرارة وحدة الإدخال/الإخراج الداخلية
• منفذ اتصالات تسلسلي بالأشعة تحت الحمراء
• مؤشرات LED لحالة التشغيل
• الهوية الإلكترونية والقدرة على قراءة الهويات على لوحات أخرى
• منطق قابل للبرمجة كبير يدعم لوحة الاستحواذ
• موصل طاقة الإدخال مزود بخاصية التشغيل التدريجي/محدد التيار
• مصادر الطاقة المحلية، بما في ذلك التسلسل والمراقبة

تتصل لوحة المعالج بلوحة تجميع بيانات خاصة بوظيفة حزمة الإدخال/الإخراج. عند توصيل الطاقة، تقوم دائرة التشغيل التدريجي برفع الجهد المتاح على لوحة المعالج تدريجيًا. يتم تشغيل مصادر الطاقة المحلية بالتسلسل، ويتم إلغاء إعادة ضبط المعالج. يُكمل المعالج إجراءات الاختبار الذاتي، ثم يُحمّل رمز التطبيق الخاص بنوع حزمة الإدخال/الإخراج من ذاكرة الفلاش. يقرأ رمز التطبيق معلومات تعريف اللوحة لضمان التطابق الصحيح بين رمز التطبيق ولوحة تجميع البيانات ولوحة الطرفية. في حال التطابق، يحاول المعالج إنشاء اتصال إيثرنت، بدءًا بطلب عنوان شبكة. يستخدم طلب العنوان بروتوكول تكوين المضيف الديناميكي (DHCP) القياسي في المجال، والمعرف الفريد المقروء من لوحة الطرفية. بعد تهيئة الإيثرنت، يُبرمج المعالج المنطق الموجود على اللوحة، ويُشغّل التطبيق، ويُمكّن لوحة تجميع البيانات من بدء التشغيل.

إدارة الطاقة

تتضمن وحدة الإدخال/الإخراج إدارةً للطاقة في دائرة الإدخال بجهد 28 فولت. توفر وظيفة الإدارة بدء تشغيل سلس للتحكم في تيار البدء أثناء توصيل الطاقة. بعد توصيل الطاقة، توفر الدائرة وظيفة تحديد التيار السريع لمنع انتقال أي عطل في الوحدة أو لوحة التوصيل إلى نظام الطاقة بجهد 28 فولت. عند وجود الطاقة وعملها بشكل صحيح، سيضيء مؤشر الطاقة الأخضر. في حال تفعيل وظيفة تحديد التيار، سينطفئ المؤشر حتى يتم حل المشكلة.

الأسئلة الشائعة:

1. ما هو IS230STAOH2A ؟
إنه مخرج MKVIe التناظري الذي طورته شركة جنرال إلكتريك (GE).
2. ما هو عدد قنوات IS230STAOH2A نموذج؟
ثماني قنوات إخراج تيار، أحادية الطرف (أحد الجانبين متصل بالطرف المشترك)
3. كيفية تثبيت حزمة PAIC IS230STAOH2A ؟
قم بتوصيل وحدة إدخال/إخراج PAIC واحدة مباشرةً للاتصال أحادي الاتجاه أو ثلاث وحدات إدخال/إخراج PAIC للاتصال ثلاثي الاتجاه (TMR) بموصلات لوحة التوصيل.

رابط ورقة البيانات:

مخرج تناظري IS230STAOH2A GE MKVIe، عدد 1، حزمة PAOC I/OI/O، تركيب على سكة DIN ملف PDF ورقة البيانات
