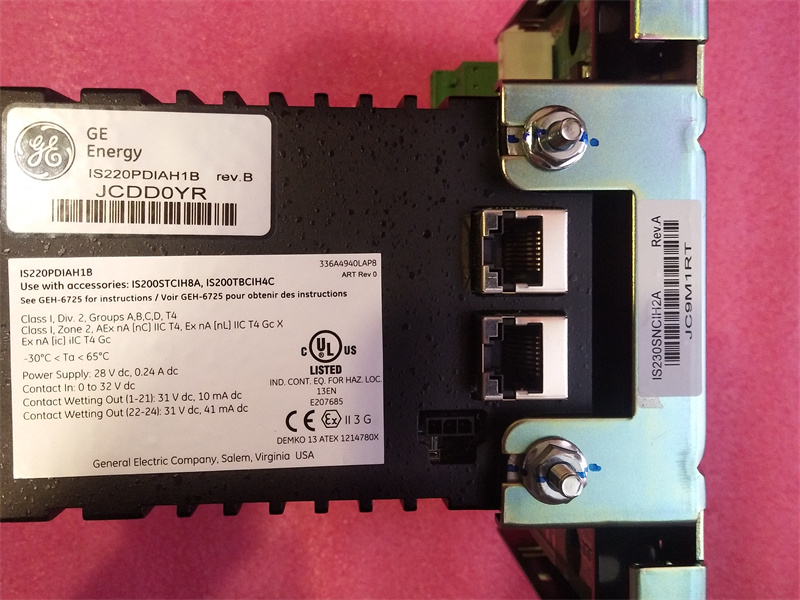

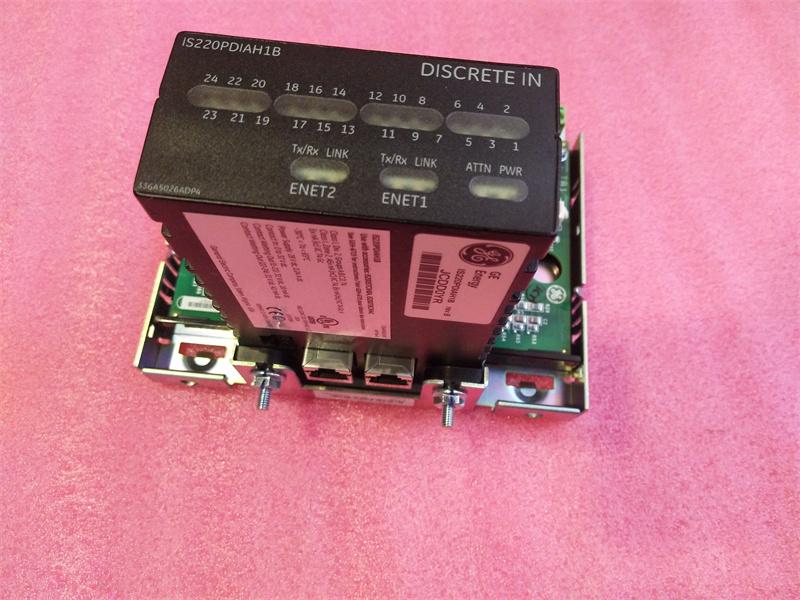

IS230STCIH2A GE MKVIe وحدة إدخال/إخراج منفصلة 24 فولت تيار مستمر، عدد 1، حزمة إدخال/إخراج PDIA، تركيب على سكة DIN

وصف:

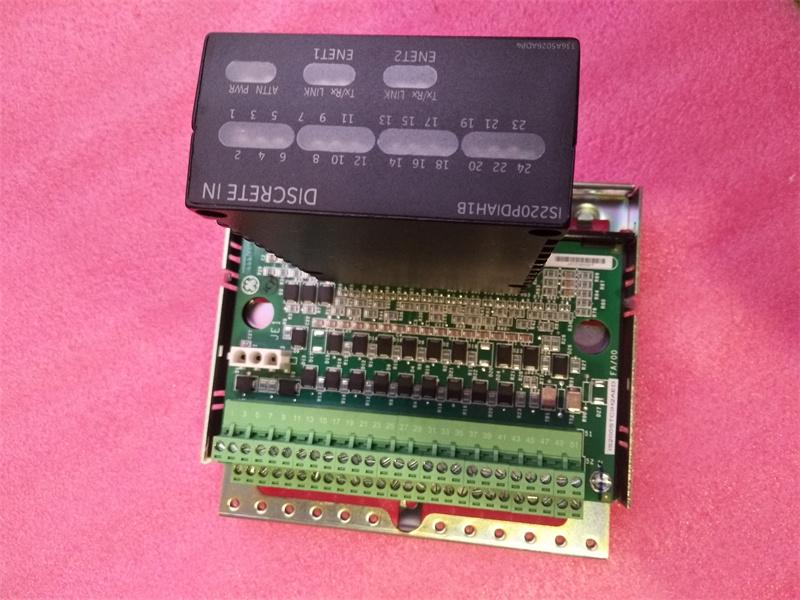

لوحة طرفية الإدخال أحادية الاتجاه (STCI) هي لوحة طرفية مدمجة مصممة للتركيب على سكة DIN أو بشكل مسطح. تقبل لوحة STCI 24 مدخلًا تلامسيًا يتم تزويدها بجهد تيار مستمر اسمي 24 و48 و125 فولت من مصدر خارجي. تتميز مداخل التلامس بخاصية كبح الضوضاء للحماية من ارتفاعات الجهد والضوضاء عالية التردد. تعمل لوحة STCI مع أنظمة Mark* VIe.

أنظمة مارك 6
في أنظمة Mark VIe، تعمل وحدة الإدخال/الإخراج PDIA مع STCI. يتم توصيل وحدة الإدخال/الإخراج بموصل من النوع D وتتواصل مع وحدة التحكم عبر الإيثرنت. الأنظمة أحادية الاتجاه فقط هي المدعومة.

لتثبيت حزمة PDIA
تثبيت
يُثبّت جهاز STCI مع عازل بلاستيكي على حامل معدني يُثبّت بدوره على سكة DIN. ويمكن، اختيارياً، تثبيت جهاز STCI مع العازل على مجموعة معدنية تُثبّت بدورها في خزانة. تُوصّل مداخل التلامس مباشرةً بلوحة التوصيل، عادةً باستخدام أسلاك قياس 18 AWG. يجب توصيل الدروع بقوس منفصل.

عملية
تتشابه وظيفة معالجة الإشارة المدمجة مع تلك الموجودة في TBCI، وهي مُصممة للعمل مع جهد إثارة مستمر 24 و48 و125 فولت. يتراوح جهد الإثارة الداخل بين 16 و32 فولت، وبين 32 و64 فولت، وبين 100 و145 فولت على التوالي. يبلغ جهد العتبة 50% من جهد الإثارة. يوضح الشكل دوائر استشعار التلامس.

يتم تحديد تيارات إدخال الاتصال بمقاومة محدودة إلى 2.5 مللي أمبير في الدوائر الـ 21 الأولى، و10 مللي أمبير في الدوائر من 22 إلى 24. يتم تحديد تيار مصدر التيار المستمر 24 فولت إلى 0.5 أمبير باستخدام صمامات بوليمر ذات معامل درجة حرارة موجب يمكن إعادة ضبطها.

تعمل المرشحات على تقليل الضوضاء عالية التردد وكبح التشويش عند كل مدخل بالقرب من نقطة دخول الإشارة. تنتقل إشارات جهد الإدخال المنفصلة إلى معالج الإدخال/الإخراج الذي يمررها عبر عوازل ضوئية، ويحولها إلى إشارات رقمية، ثم ينقلها إلى وحدة التحكم.

الأسئلة الشائعة:

1. ما هو IS230STCIH2A ؟
إنها وحدة الإدخال المنفصلة MKVIe التي طورتها شركة جنرال إلكتريك (GE).
2. ما هو عدد قنوات جهاز IS230STCIH2A؟ نموذج؟
24 قناة إدخال جهد التلامس الجاف
3. كيفية تثبيت حزمة PAIC IS230STCIH2A ؟
قم بتوصيل وحدة إدخال/إخراج PDIA واحدة مباشرةً للاتصال أحادي الاتجاه أو ثلاث وحدات إدخال/إخراج PAIC للاتصال ثلاثي الاتجاه بموصلات لوحة التوصيل.

رابط ورقة البيانات:

IS230STCIH2A GE MKVIe وحدة إدخال/إخراج منفصلة 24 فولت تيار مستمر، عدد 1، حزمة إدخال/إخراج PDIA، تركيب على سكة DIN ملف PDF ورقة البيانات
