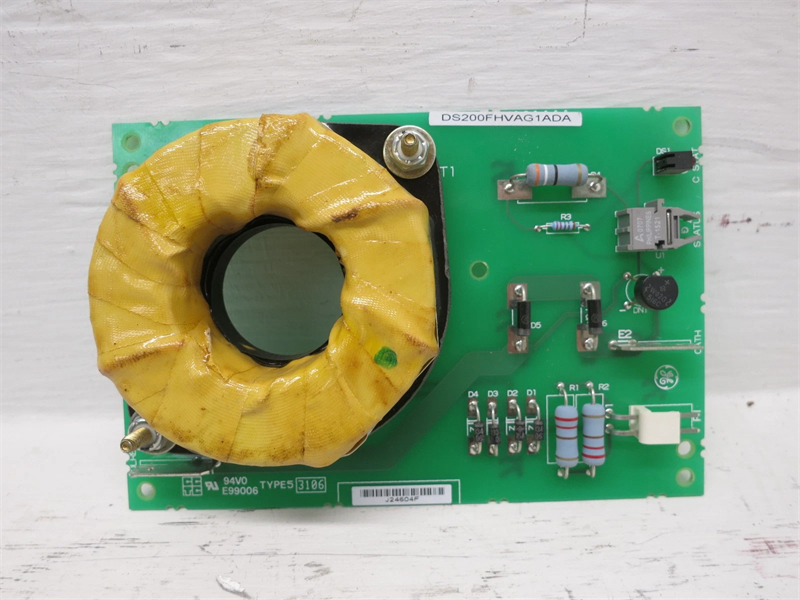

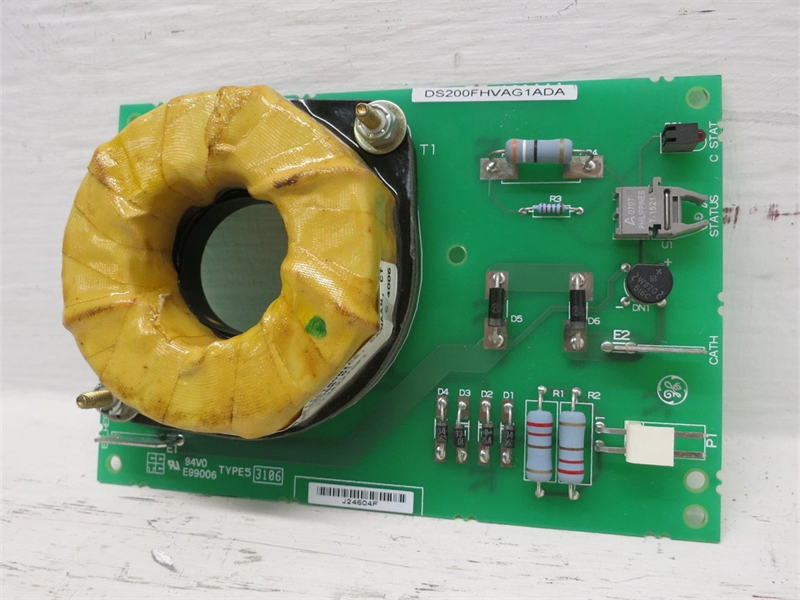

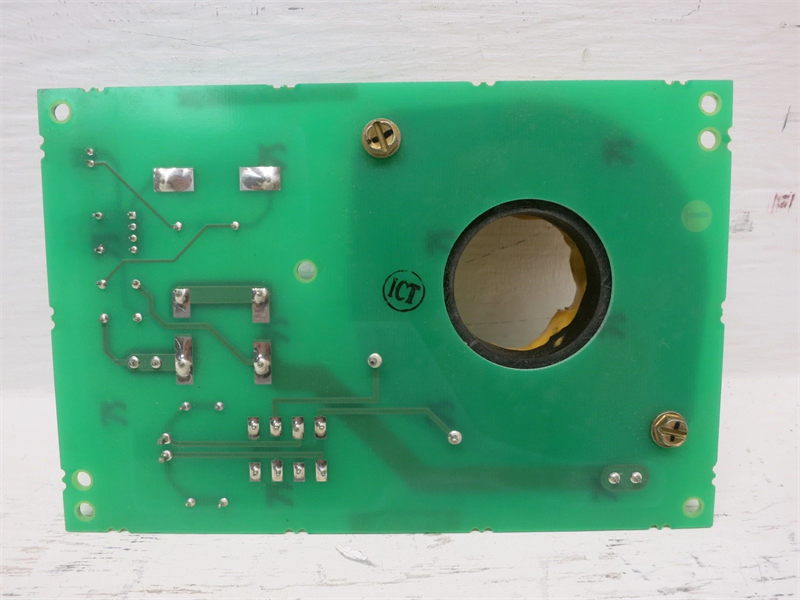

DS200FHVAG1ADA لوحة واجهة بوابة الجهد العالي GE EX2100

الوصف:

3-4.7. لوحة FHVA (DS200FHVA)
تحتوي هذه اللوحة على خطر محتمل لحدوث صدمة كهربائية أو حروق. لا تلمس اللوحة أو تحاول إجراء قياسات عندما تكون اللوحة تحت الطاقة. عند التشغيل، تكون FHVA عند جهد SCR، والذي يمكن أن يكون أعلى بعدة آلاف من الفولتات عن الأرضي.

تعمل FHVA كواجهة بوابة SCR وشاشة مراقبة لجهد الخلية. وهي توفر مساراً معزولاً لطاقة البوابة من لوحة FGPA إلى SCR مع حماية من الضوضاء. يستخدم LCI لوحة FHVA واحدة لكل SCR.

تتضمن FHVA مستشعرات تيار لاكتشاف ما إذا كان SCR يوصل أو يحجب الجهد. وهي ترسل بيانات حالة الخلية هذه إلى لوحة FGPA، وتضيء مؤشر LED الأحمر C STAT إذا تم اكتشاف جهد حجب.

لمزيد من المعلومات التفصيلية حول FHVA، راجع المنشور GEI-100224.

تعد FGPA مشغل بوابة LCI، ومزود طاقة التبديل، وشاشة مراقبة حالة SCR. تستقبل اللوحة أوامر البوابة من وحدة تحكم LCI (عبر كابلات الألياف الضوئية). توفر كل FGPA طاقة بوابة ذات حجم ومدة كافيين لمرحلة واحدة من جسر SCR. وهي ترسل هذا إلى محولات التيار (CTs) الموجودة على لوحات FHVA، والتي توفر واجهة لـ SCRs.

تقوم دائرة مزود طاقة التبديل بتحويل مدخل التيار المتردد إلى جهود تحكم تيار مستمر مطلوبة لوظائف الحالة والبوابة. وهي تستقبل مدخل 120 فولت تيار متردد من مزود طاقة وتنتج الجهود التالية:
• P5 (4.7 – 5.1 فولت تيار مستمر) لطاقة المنطق
• P15 (13.5 – 14.5 فولت تيار مستمر) غير مراقب
• P40 (25 فولت تيار مستمر) لـ "back porch" البوابة
• P90 (80 فولت تيار مستمر) لبدء البوابة
كمراقب للحالة، تقوم FGPA بتجميع معلومات جهد SCR من لوحات FHVA، وتنقل البيانات إلى وحدة تحكم LCI. يتضمن ذلك حالة مزود طاقة التبديل.

لمزيد من المعلومات التفصيلية حول FGPA، راجع المنشور GEI-100223.
