جهة التصنيع |
GE |
|
الطراز |
DS200PCCAG1ACB |
| رقم القطعة |
DS200PCCAG1A |
|
الكتالوج |
EX2000 |
|
الوصف |
بطاقة توصيل الطاقة PCCA
|
| بلد المنشأ | USA;CN |
| رمز النظام المنسق (HS CODE) |
85389091 |
| الأبعاد |
28.2*15.2*4.19 (سم) |
| الوزن | 0.8 كجم |
الوصف:

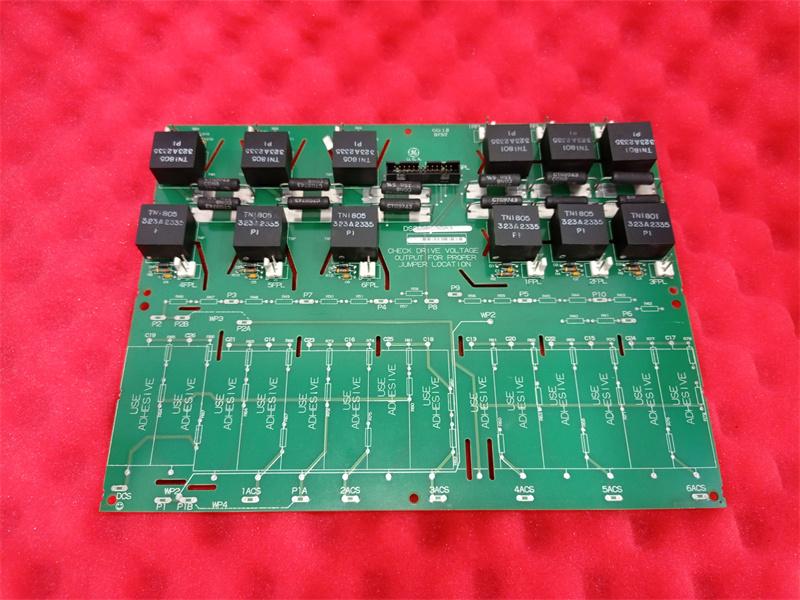

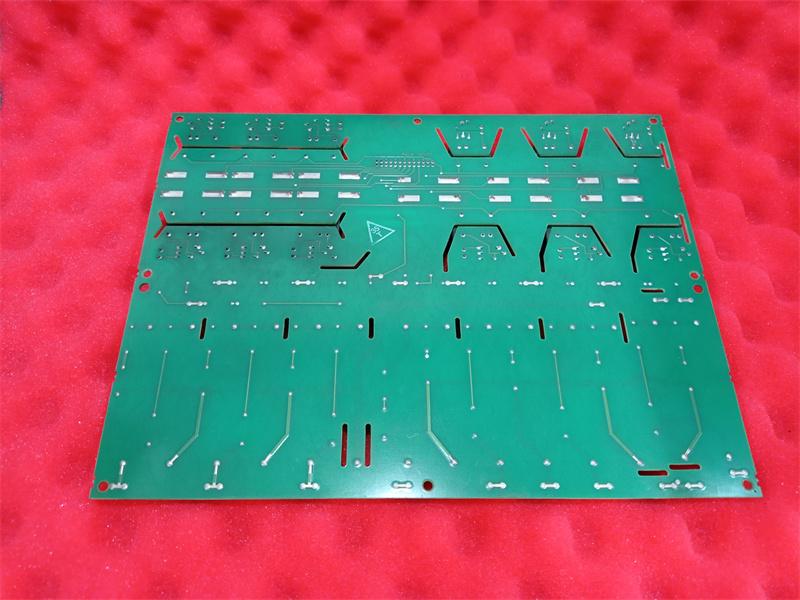

توفر بطاقة توصيل الطاقة DS200PCCA (PCCA) واجهة بين دوائر التحكم في محرك الأقراص وجسر طاقة SCR.
تستخدم لوحة PCCA محولات نبضية لتوفير قيادة البوابة لجسر SCR. بالنسبة لوحدات التحكم ذات القدرة من المنخفضة إلى المتوسطة، تتضمن لوحة PCCA أيضًا دوائر امتصاص للتحكم في الارتفاعات المفاجئة عبر خطوط التيار المتردد، وناقل التيار المستمر، ومقودات البوابة. بالنسبة لوحدات التحكم ذات القدرة الأعلى، يتم حذف بعض أو كل دوائر الامتصاص من لوحة PCCA، وتوجد في مكان آخر في النظام.
مجموعات اللوحات
تتحتوي لوحة PCCA على عشرة أرقام للمجموعات. يتم تحديد رقم المجموعة المستخدم في النظام بواسطة جهد النظام، وحجم الهيكل، وما إذا كان النظام يستخدم تحويل طاقة تجددي أو غير تجددي. يلخص الجدول 1 تطبيقات أرقام مجموعات لوحات PCCA المختلفة.
يعتمد قياس جهد العضو المنتتج على رقم مجموعة لوحة PCCA المستخدم:
• G1، G7، G9 - تجددي، 240 - 630 فولت
• G2، G8، G10 - غير تجددي، 240 - 700 فولت
تحتوي لوحة PCCA على أربعة وصلات سلكية، تُسمى JP1، وJP2، وWP3، وWP4 والتي تحدد جهد النظام وتحدد توصيلات مكثف الامتصاص.
بيانات التطبيق
أجهزة اللوحة
تتضمن لوحة PCCA وصلات قابلة للتكوين وموصلات توصيل أسلاك (لا توجد مصابيح LED، أو صهرات، أو نقاط اختبار، أو مفاتيح) كجزء من اللوحة. يتم وصف هذه العناصر في الفقرات التالية من هذا القسم.

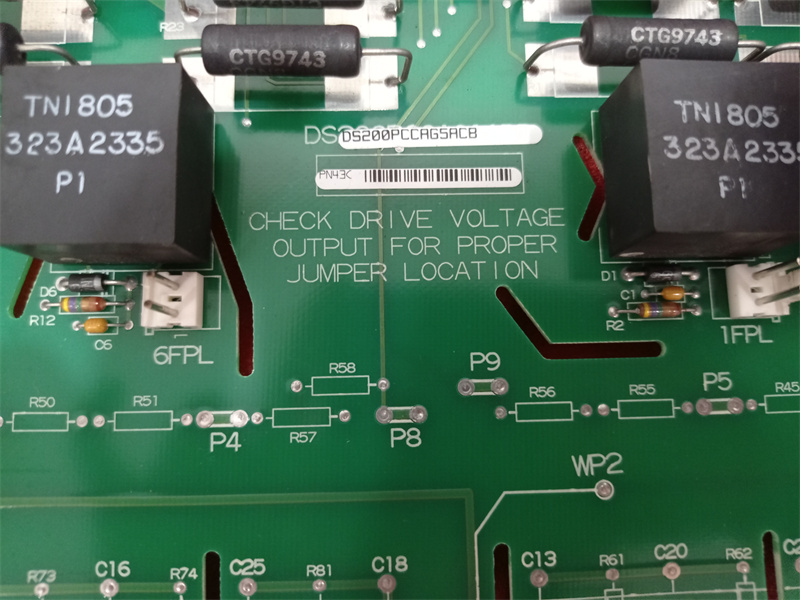

الوصلات القابلة للتكوين (JP و WP)
تحتوي لوحة PCCA على أربعة وصلات سلكية، تُسمى JP1، وJP2، وWP3، وWP4.
يجب توصيل الوصلات JP1 وJP2 بأرفف التوصيل المناسبة P3 إلى P10، كما هو محدد بواسطة رقم مجموعة البطاقة وجهد النظام. تُستخدم الوصلات WP3 وWP4 لتوصيل أرفف التوصيل P2A بـ P2B، وP1A بـ P1B، على التوالي. تُستخدم هذه الوصلات لتحديد ما إذا كانت مكثفات امتصاص PCCA متصلة بنفس النقطة على جسر الطاقة مثل قناة تغذية الجهد الراجعة.
يوضح الشكل 1 تخطيط لوحة PCCA، بما في ذلك مواقع أرفف التوصيل. يسرد الجدول 2 ويحدد موضع وصلات السلك لمجموعات لوحات PCCA المختلفة وفولتية النظام.
موصلات اللوحة
ترسل لوحة PCCA إشارات نبضات البوابة الأمامية والخلفية إلى جسر SCR عبر اثني عشر موصل قابس، 1RPL - 6RPL و1FPL - 6FPL، وتتواصل مع لوحة مصدر الطاقة عبر موصل قابس إضافي واحد، 5PL. راجع الشكل 1 للحصول على رسم تخطيطي لتخطيط لوحة PCCA يوضح مواقع هذه الموصلات وراجع الجدولين 4 و5 للتعرف على وصف إشارات الموصلات.
أسئلة متكررة:
1. هل يقوم العميل بترتيب الفحص قبل شحن البضائع؟
تم التأكيد وقبول هذه المشكلة
2. ما هي شروط الدفع؟
التحويل البنكي فقط
3. متى تبدأ فترة الضمان؟
عام واحد من وقت استلام العميل للبضائع
رابط ورقة البيانات:
DS200PCCAG1ACB GE EX2100 PCCA POWER CONNECT CARDPDFورقة البيانات
