الشركة المصنعة |
GE |
|
الموديل |
DS200PCCAG6ACB |
| رقم القطعة |
DS200PCCAG6A |
|
الكاتالوج |
EX2000 |
|
الوصف |
بطاقة توصيل الطاقة PCCA
|
| المنشأ | الولايات المتحدة الأمريكية؛ الصين |
| رمز النظام الهارمونيزي (HS CODE) |
85389091 |
| الأبعاد |
28.2*15.2*4.19 (سم) |
| الوزن | 0.8 كجم |
الوصف:
توفر بطاقة توصيل الطاقة DS200PCCA (PCCA) واجهة بين دائرة التحكم في المشغل وجسر طاقة SCR.
تستخدم لوحة PCCA محولات النبض لتوفير طاقة التشغيل لبوابة جسر SCR. بالنسبة لوحدات التحكم ذات القدرة الحصانية من المنخفضة إلى المتوسطة، تتضمن لوحة PCCA أيضًا دوائر خافضة للجهد العابر (Snubber) للتحكم في الارتفاعات المفاجئة عبر خطوط التيار المتردد، وناقل التيار المستمر، ومشغلات البوابات. أما بالنسبة لوحدات التحكم ذات القدرة الحصانية الأعلى، يتم الاستغناء عن بعض أو كل دوائر الخافض من لوحة PCCA، وتتواجد في مكان آخر في النظام.
مجموعات اللوحات
تحتوي لوحة PCCA على عشرة أرقام مجموعات. يتم تحديد رقم المجموعة المستخدم في النظام حسب جهد النظام، وحجم الإطار، وما إذا كان النظام يستخدم تحويل طاقة تجديدياً أو غير تجديدي. تلخص الجدول 1 تطبيقات أرقام مجموعات لوحة PCCA المختلفة.
يعتمد قياس جهد العضو المحرك على رقم مجموعة لوحة PCCA المستخدم:
• G1، G7، G9 – تجديدي، 240 – 630 فولت
• G2، G8، G10 – غير تجديدي، 240 – 700 فولت
تحتوي لوحة PCCA على أربعة توصيلات سلكية (Jumpers)، تُسمى JP1، وJP2، وWP3، وWP4، والتي تحدد جهد النظام وتحدد توصيلات مكثفات الخافض.
بيانات التطبيق
أجهزة اللوحة
تتضمن لوحة PCCA توصيلات قابلة設定 (Jumpers) وموصلات قابس أسلاك (لا توجد مؤشرات LED، أو صمامات، أو نقاط اختبار، أو مفاتيح) كجزء من اللوحة. يتم وصف هذه العناصر في الفقرات التالية من هذا القسم.
وصلات القفز القابلة للتهيئة (JP و WP)
تحتوي لوحة PCCA على أربع وصلات قفز سلكية، مخصصة باسم JP1 و JP2 و WP3 و WP4.
يجب توصيل وصلتي القفز JP1 و JP2 بأطراف التوصيل اللسانية المناسبة من P3 إلى P10، وفقًا لما تحدده رقم مجموعة اللوحة وجهد النظام. تُستخدم وصلتا القفز WP3 و WP4 لتوصيل أطراف التوصيل اللسانية من P2A إلى P2B، ومن P1A إلى P1B، على التوالي. تُستخدم وصلات القفز هذه لتحديد ما إذا كانت مكثفات الكبح للوحة PCCA متصلة بنفس النقطة على جسر القدرة مثل قناة التغذية الراجعة للجهد.

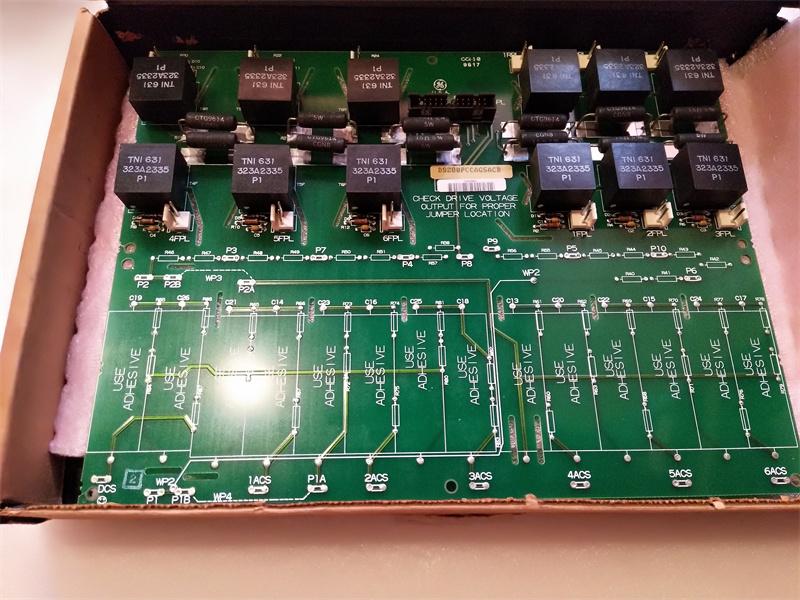

يوضح الشكل 1 تخطيط لوحة PCCA، بما في ذلك مواقع أطراف التوصيل اللسانية. يسرد الجدول 2 ويحدد موضع وصلات القفز السلكية لمختلف أرقام مجموعات لوحة PCCA وأجهاد النظام.
موصلات اللوحة
ترسل لوحة PCCA إشارات نبضات البوابة الأمامية والعكسية إلى جسر SCR عبر اثني عشر موصل قابس، 1RPL − 6RPL و 1FPL − 6FPL، وتتواصل مع لوحة مزود الطاقة عبر موصل قابس إضافي واحد، 5PL. انظر الشكل 1 للحصول على مخطط تخطيط لوحة PCCA يوضح مواقع هذه الموصلات وانظر الجدولين 4 و 5 لمعرفة أوصاف إشارات الموصلات.
الأسئلة الشائعة:
1. هل يرتب العميل الفحص قبل شحن البضائع؟
تم تأكيد قبول هذه المسألة
2. ما هي شرط الدفع؟
التحويل البنكي فقط
3. متى تبدأ فترة الضمان؟
عام واحد من وقت استلام العميل للبضائع
رابط ورقة البيانات:
DS200PCCAG6ACB GE EX2100 PCCA POWER CONNECT CARDPDFورقة البيانات
