الجهة المصنعة |
GE |
|
الطراز |
DS200PCCAG7ACB |
| رقم القطعة |
DS200PCCAG7A |
|
الكتالوج |
EX2000 |
|
الوصف |

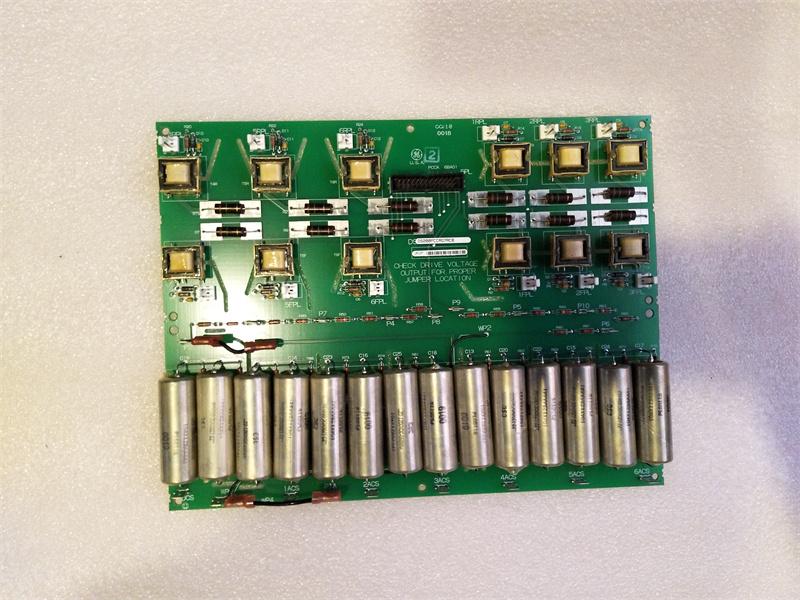

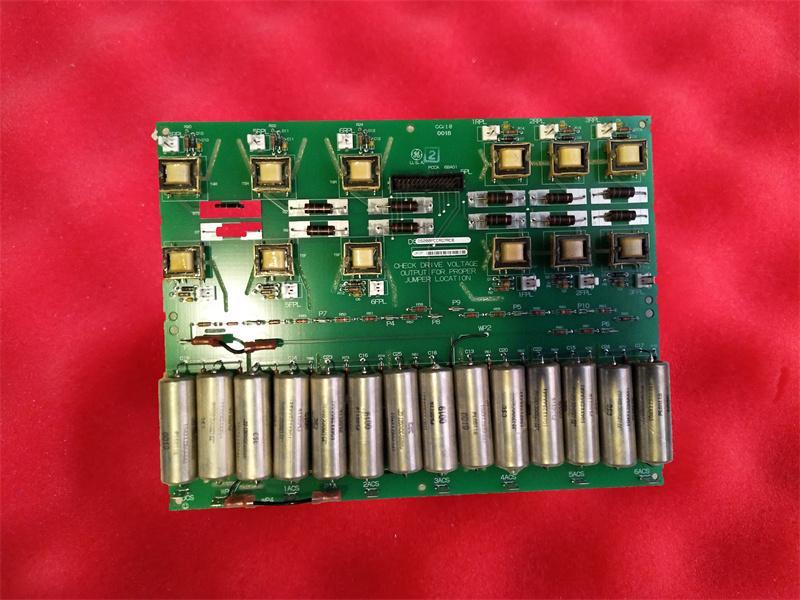

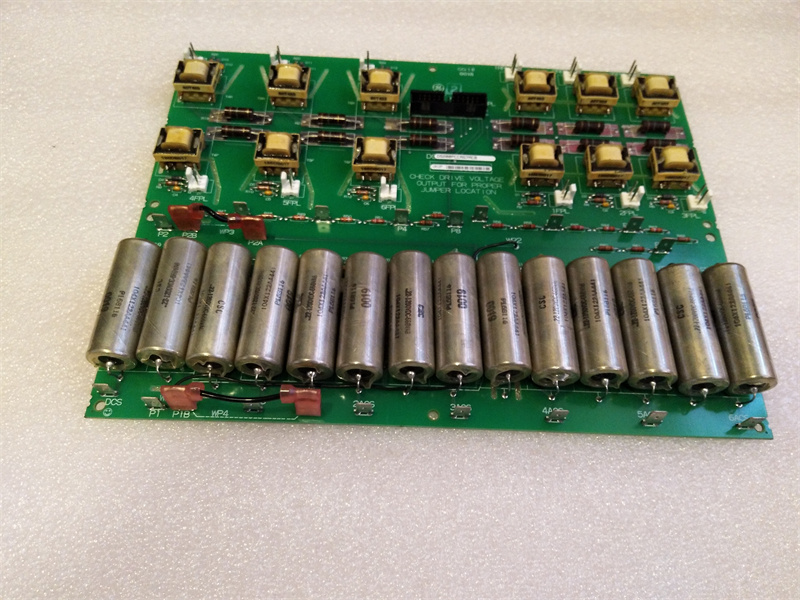

بطاقة توصيل الطاقة PCCA
|
| المنشأ | USA;CN |
| رمز النظام الهارمونيزد |
85389091 |
| الأبعاد |
28.2*15.2*4.19 (CM) |
| الوزن | 0.8 kg |
الوصف:
توفر بطاقة توصيل الطاقة DS200PCCA (PCCA) واجهة بين دوائر التحكم في المشغل وجسر طاقة SCR.
تستخدم لوحة PCCA محولات نبضية لتوفير محرك البوابة لجسر SCR. بالنسبة لوحدات التحكم ذات القدرة من المنخفضة إلى المتوسطة، تتضمن لوحة PCCA أيضًا دوائر مخمدة للتحكم في الارتفاعات المفاجئة عبر خطوط التيار المتردد، وناقل التيار المستمر، ومحركات البوابات. بالنسبة لوحدات التحكم ذات القدرة الأعلى، يتم حذف بعض أو كل الدوائر المخمدة من لوحة PCCA، وتوجد في مكان آخر في النظام.
مجموعات اللوحات
تحتوي لوحة PCCA على عشرة أرقام للمجموعات. يتم تحديد رقم المجموعة المستخدم في النظام حسب جهد النظام، وحجم الهيكل، وما إذا كان النظام يستخدم تحويل طاقة تجددي أم غير تجددي. يلخص الجدول 1 تطبيقات أرقام مجموعات لوحات PCCA المختلفة.
يعتمد تغيير مقياس جهد المحرك على رقم مجموعة لوحة PCCA المستخدم:
• G1، G7، G9 – تجددي، 240 – 630 فولت
• G2، G8، G10 – غير تجددي، 240 – 700 فولت
تحتوي لوحة PCCA على أربعة وصلات سلكية، تُسمى JP1 وJP2 وWP3 وWP4 والتي تحدد جهد النظام وتحدد توصيلات مكثفات المخمد.
بيانات التطبيق
أجهزة اللوحة
تتضمن لوحة PCCA وصلات قابلة設定 (تكوينها) وموصلات توصيل الأسلاك (لا توجد مؤشرات LED، أو صهرات، أو نقاط اختبار، أو مفاتيح) كجزء من اللوحة. يتم وصف هذه العناصر في الفقرات التالية من هذا القسم.
الوصلات القابلة للتكوين (JP وWP)
تحتوي لوحة PCCA على أربعة وصلات سلكية، تُسمى JP1 وJP2 وWP3 وWP4.
يجب توصيل الوصلات JP1 وJP2 بأطراف التوصيل المناسبة P3 إلى P10، كما هو محدد بواسطة رقم مجموعة البطاقة وجهد النظام. تُستخدم الوصلات WP3 وWP4 لتوصيل أطراف التوصيل P2A بـ P2B، وP1A بـ P1B، على التوالي. تُستخدم هذه الوصلات لتحديد ما إذا كانت مكثفات مخمد PCCA متصلة بنفس النقطة على جسر الطاقة مثل قناة تغذية الجهد الراجعة.
يوضح الشكل 1 تخطيط لوحة PCCA، بما في ذلك مواقع أطراف التوصيل. يسرد الجدول 2 ويحدد موضع وصلات الأسلاك لأرقام مجموعات لوحات PCCA المختلفة وفولطيات النظام.
موصلات اللوحة
ترسل لوحة PCCA إشارات نبضات البوابة الأمامية والخلفية إلى جسر SCR عبر اثني عشر موصل قابس، 1RPL - 6RPL و1FPL - 6FPL، وتتواصل مع لوحة مزود الطاقة عبر موصل قابس إضافي واحد، 5PL. انظر الشكل 1 للحصول على مخطط تخطيط لوحة PCCA يوضح مواقع هذه الموصلات وانظر الجدولين 4 و5 للتعرف على وصف إشارات الموصلات.
الأسئلة المتكررة:
1. هل يقوم العميل بترتيب الفحص قبل شحن البضائع؟
تم التأكيد والقبول بشأن هذه المشكلة
2. ما هي شروط الدفع؟
التحويل البنكي فقط
3. متى تبدأ فترة الضمان؟
سنة واحدة من وقت استلام العميل للضمان
رابط ورقة البيانات:
DS200PCCAG7ACB GE EX2100 PCCA بطاقة توصيل الطاقةPDF ورقة البيانات
