الشركة المصنعة |
GE |
|
الموديل |
DS200PCCAG8ACB |
| رقم القطعة |
DS200PCCAG8A |
|
الكتالوج |
EX2000 |
|
الوصف |
بطاقة توصيل الطاقة PCCA
|
| المنشأ | الولايات المتحدة الأمريكية؛ الصين |
| رمز النظام الهارموزي |
85389091 |
| الأبعاد |
28.2*15.2*4.19 (سم) |
| الوزن | 0.8 كجم |
الوصف:
توفر بطاقة توصيل الطاقة DS200PCCA (PCCA) واجهة بين دوائر التحكم في المشغل وجسر طاقة SCR.
تستخدم لوحة PCCA محولات نبضية لتوفير تشغيل البوابة (gate drive) لجسر SCR. بالنسبة لوحدات التحكم ذات القدرة بالحصان المنخفضة إلى المتوسطة، تتضمن لوحة PCCA أيضاً دوائر إخماد (snubber circuits) للتحكم في قمم الجهد المفاجئة (spikes) عبر خطوط التيار المتردد (ac)، وناقل التيار المستمر (dc)، ومحركات البوابة. بالنسبة لوحدات التحكم ذات القدرة بالحصان العالية، يتم حذف بعض أو كل دوائر الإخماد من لوحة PCCA، وتكون موجودة في مكان آخر في النظام.
مجموعات اللوحة
تحتوي لوحة PCCA على عشرة أرقام مجموعات. يتم تحديد رقم المجموعة المستخدم في النظام من خلال جهد النظام، وحجم الإطار، ومما إذا كان النظام يستخدم تحويل الطاقة المتجدد (regenerative) أو غير المتجدد (non-regenerative). يلخص الجدول 1 تطبيقات أرقام مجموعات لوحة PCCA المختلفة.
يعتمد تغيير مقياس جهد العضو الدوار (armature voltage scaling) على رقم مجموعة لوحة PCCA المستخدم:
• G1، G7، G9 – متجدد (Regenerative)، 240 – 630 فولت
• G2، G8، G10 – غير متجدد (Non-regenerative)، 240 – 700 فولت
تحتوي لوحة PCCA على أربع وصلات سلكية (jumpers)، مخصصة كـ JP1 وJP2 وWP3 وWP4، والتي تحدد جهد النظام وتحدد توصيلات مكثف الإخماد (snubber capacitor).
بيانات التطبيق
المكونات الصلبة للوحة
تتضمن لوحة PCCA وصلات سلكية قابلة للتهيئة وموصلات قابس التوصيل (لا توجد مصابيح LED، أو مصهرات، أو نقاط اختبار، أو مفاتيح) كجزء من اللوحة. يتم وصف هذه العناصر في الفقرات التالية من هذا القسم.
وصلات قابلة للتهيئة (JP وWP)
تحتوي لوحة PCCA على أربع وصلات سلكية، مخصصة كـ JP1 وJP2 وWP3 وWP4.
يجب توصيل الوصلتين JP1 وJP2 بالأطراف الطرفية (stab terminals) المناسبة من P3 إلى P10، وفقاً لما يحدده رقم مجموعة البطاقة وجهد النظام. تُستخدم الوصلتان WP3 وWP4 لتوصيل الأطراف الطرفية P2A بـ P2B، وP1A بـ P1B، على التوالي. تُستخدم هذه الوصلات لتحديد ما إذا كانت مكثفات إخماد PCCA متصلة بنفس النقطة على جسر القدرة مثل قناة التغذية الراجعة للجهد.

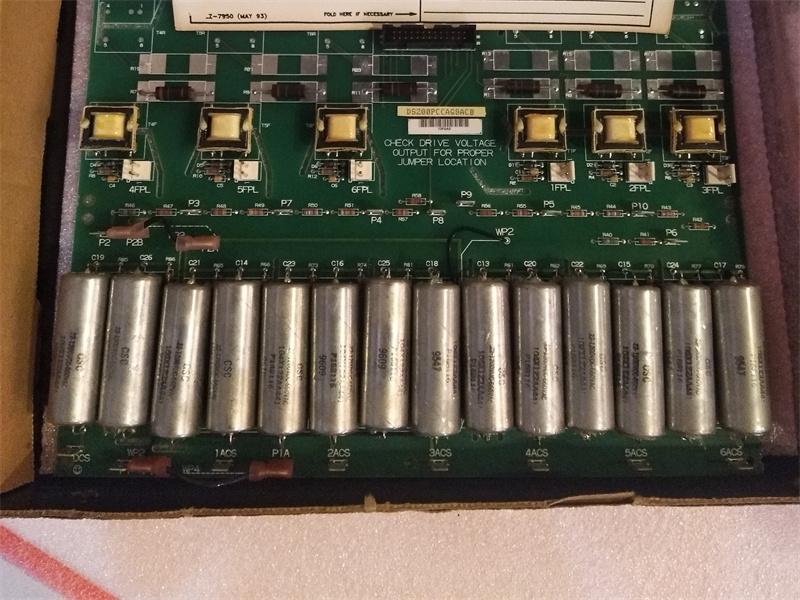

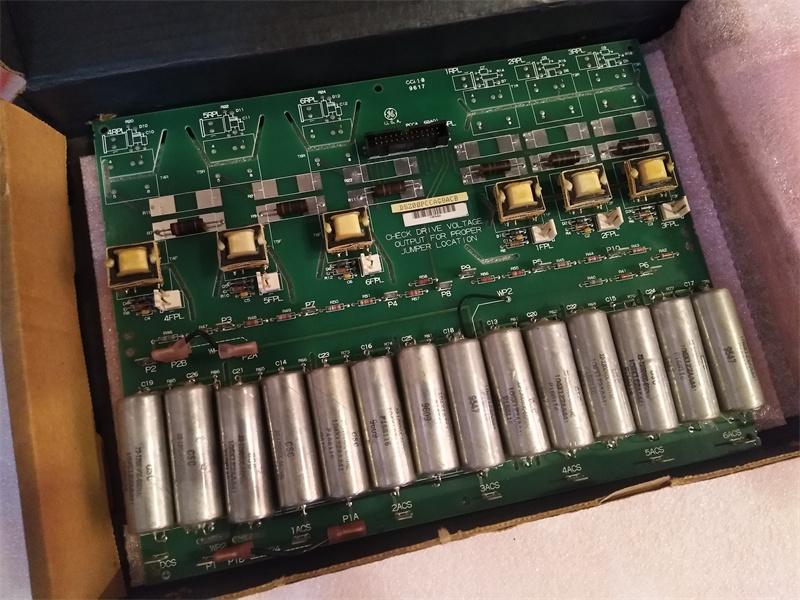

يوضح الشكل 1 تخطيط لوحة PCCA، بما في ذلك مواقع الأطراف الطرفية (stab terminals). يدرج الجدول 2 موضع الوصلات السلكية ويحددها لأرقام مجموعات لوحة PCCA المختلفة وجهود النظام.
موصلات اللوحة
ترسل لوحة PCCA إشارات نبض البوابة الأمامية والعكسية إلى جسر SCR عبر اثني عشر موصل قابس، 1RPL − 6RPL و1FPL − 6FPL، وتتواصل مع لوحة مصدر الطاقة عبر موصل قابس إضافي واحد، 5PL. انظر الشكل 1 للحصول على مخطط تخطيط لوحة PCCA يوضح مواقع هذه الموصلات وانظر الجداول 4 و5 للحصول على أوصاف الإشارات للموصلات.
