التصنيع |
GE |
|
الموديل |
DS3800XTFP1E1C |
| رقم القطعة |
DS3800XTFP1E1C |
|
الكتالوج |
MKIV |
|
الوصف |

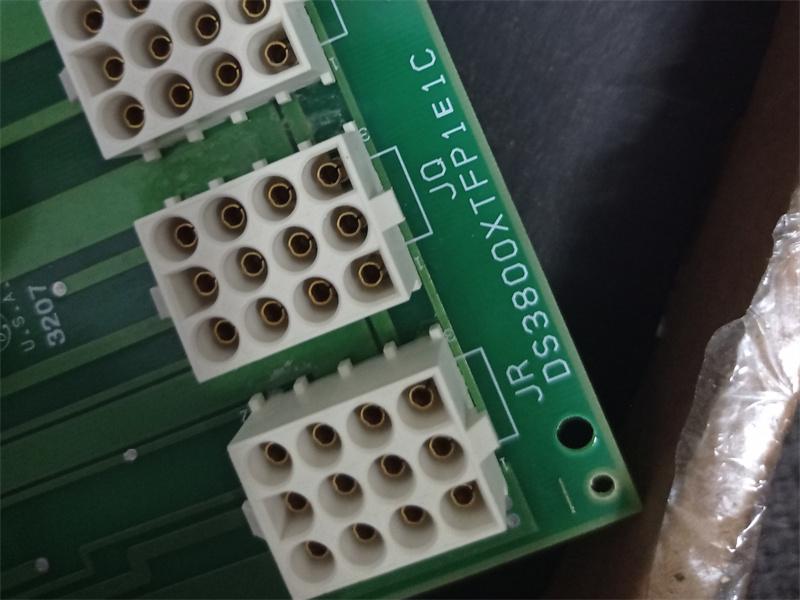

بطاقة المحول والتوزيع
|
| المنشأ | USA |
| رمز النظام المنسق |
85389091 |
| الأبعاد |
16.8*15*5.5 (CM) |
| الوزن | 1.327 kg |
الوصف:
توفر وحدات الإدخال/الإخراج التناظرية الأساسية (Core Analog I/O) لتوربينات الغاز المشتقة من الطيران (PCLA) ولوحات الأطراف التناظرية الأساسية المرتبطة (SCLS و SCLT) جزءًا كبيرًا من إشارات الإدخال/الإخراج التناظرية المطلوبة لتشغيل المحرك. توفر PCLA مدخلات الثرموكبل، ومدخلات RTD، ومدخلات الجهد، ومدخلات ومخرجات حلقة تيار 4-20 mA. يمكن تطبيق PCLA في أنظمة التحكم simplex controller simplex I/O، و dual controller simplex I/O، و dual controller TMR I/O، و TMR controller TMR I/O. تقوم لوحة طرفية SCLT واحدة بتوزيع مدخلات الإشارة إلى واحدة أو ثلاث وحدات PCLA متصلة.
توفر PCLA الواجهة الكهربائية بين شبكة أو شبكتي إدخال/إخراج Ethernet ولوحة الأطراف. تحتوي على لوحة معالج مشتركة لجميع أنظمة الإدخال/الإخراج الموزعة Mark VIe. يتم إدخال البيانات إلى وحدة PCLA عبر موصلات Ethernet مزدوجة من نوع RJ-45 وموصل طاقة 28 فولت تيار مستمر P1.
يتم توصيل إدخال/إخراج أجهزة الحقل عبر 72 طرفًا من نوع Euro-style box على حافة SCLS، وعبر 48 طرفًا من نوع Euro-style box على حافة SCLT. يتم الاتصال بـ SCLS عبر موصلات J3 ذات 96 سنًا وJ4 ذات 48 سنًا على SCLS. ويتم الاتصال بين SCLS وSCLT عبر كابل واحد ذو 68 سنًا على موصل J2 في SCLS، وموصل JR/JS/JT في SCLT.
الأسئلة الشائعة:
1. ما هو DS3800XTFP1E1C؟
إنها بطاقة المحول والتوزيع MKIV من شركة جنرال إلكتريك (GE).
2. كيفية تثبيت لوحة VME DS3800XTFP1E1C؟
قم بتوصيل XTFP مباشرة بموصلات لوحة الأطراف J3 وJ4.
رابط ورقة البيانات:
DS3800XTFP1E1C بطاقة المحول والتوزيع GE Mark IVPDFورقة البيانات
