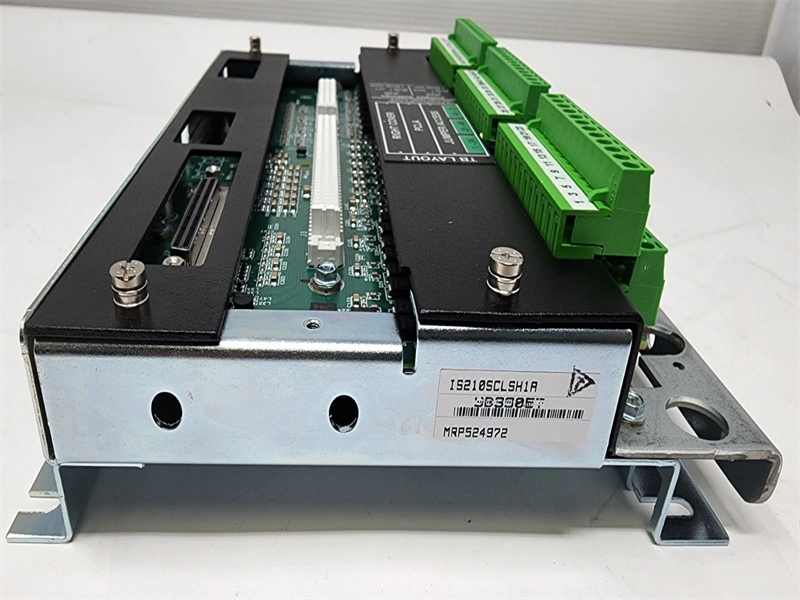

IS210SCLSH1A GE MARK VIe لوحة طرفية تناظرية أساسية

الوصف:

لوحة الإدخال/الإخراج التناظرية الأساسية للتوربينات الغازية المشتقة من الطائرات (PCLA) ولوحات الأطراف التناظرية الأساسية المرتبطة بها (SCLS وSCLT) توفر جزءًا كبيرًا من إشارات الإدخال/الإخراج التناظرية المطلوبة لتشغيل المحرك. توفر PCLA وSCLT مداخل الازدواج الحراري، ومداخل RTD، ومداخل الجهد، ومداخل ومخارج حلقة تيار 4-20 mA. يمكن تطبيق PCLA في أنظمة التحكم أحادية المعالج مع إدخال/إخراج أحادي، وأنظمة التحكم ثنائية المعالج مع إدخال/إخراج أحادي، وأنظمة التحكم ثنائية المعالج TMR مع إدخال/إخراج TMR، وأنظمة التحكم TMR مع إدخال/إخراج TMR. تقوم لوحة طرفية SCLT واحدة بتوزيع إشارات الإدخال إلى لوحة PCLA واحدة أو ثلاث لوحات متصلة.

توفر PCLA الواجهة الكهربائية بين شبكة إدخال/إخراج Ethernet واحدة أو اثنتين ولوحة الأطراف. تحتوي على لوحة معالج مشتركة لجميع وحدات الإدخال/الإخراج الموزعة Mark VIe. يتم إدخال البيانات إلى وحدة PCLA عبر موصلات Ethernet مزدوجة من نوع RJ-45 وموصل طاقة 28 V dc P1.

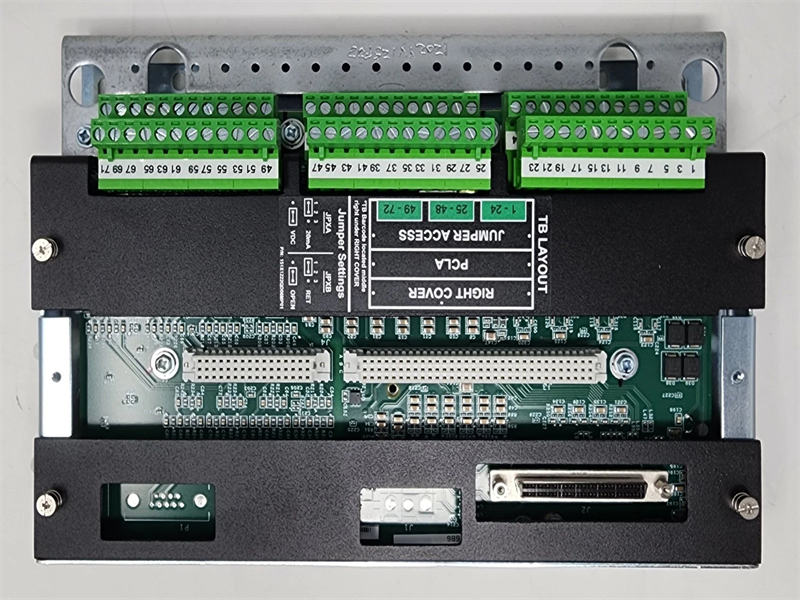

تتصل أجهزة الإدخال/الإخراج الميدانية عبر 72 طرفًا صندوقيًا من نوع Euro-style على حافة SCLS، وتتصل عبر 48 طرفًا صندوقيًا من نوع Euro-style على حافة SCLT. يتم الاتصال مع SCLS عبر موصلات J3 ذات 96 سنًا وJ4 ذات 48 سنًا على SCLS. ويتم الاتصال بين SCLS وSCLT عبر كابل واحد مكون من 68 سنًا على موصل J2 في SCLS، وعلى موصل JR/JS/JT في SCLT.

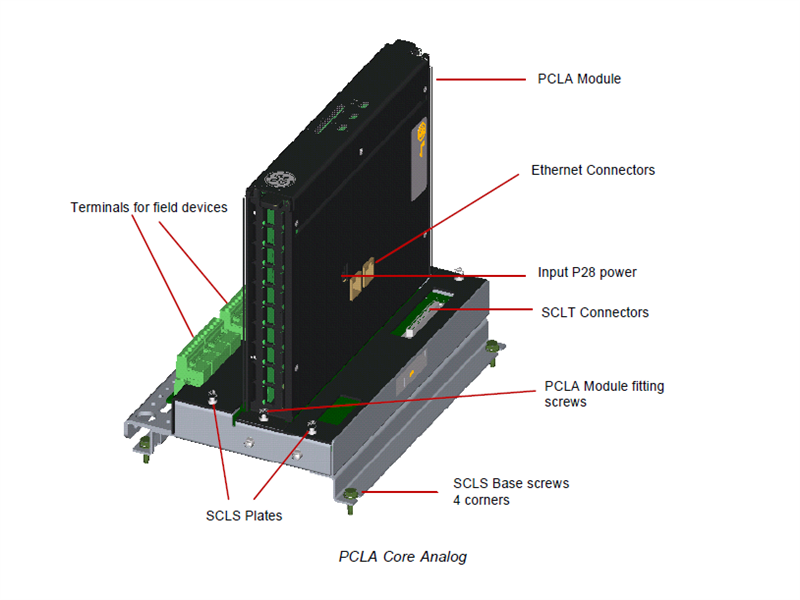

كيفية تركيب وحدة PCLA?

1. ثبّت لوحة SCLS بإحكام باستخدام أربع فتحات تثبيت في الزوايا الأربع.

2. قم بتوصيل PCLA مباشرةً بموصلات اللوحة الطرفية J3 و J4.

3. ثبّت الوحدة ميكانيكياً باستخدام فتحات التثبيت الجانبية.

4. إذا كانت SCLT جزءًا من التكوين، فإن SCLT والعازل البلاستيكي يتم تركيبهما على حامل معدني يُثبت لاحقًا على سكة DIN. اختياريًا، يمكن تركيب SCLT والعازل البلاستيكي على تجميع معدني ثم تثبيته مباشرة داخل الخزانة.

5. قم بتوصيل SCLS بلوحة الأطراف SCLT الاختيارية المرتبطة باستخدام كابل واحد مكون من 68 سنًا. يتم الاتصال بين SCLS وSCLT عبر كابل 68 سنًا على موصل J2 في SCLS وموصل JR/JS/JT في SCLT.

6. في حال استخدام تكوين بسيط (Simplex)، قم بتوصيل موصل JR في SCLT بموصل J2 في SCLS عبر كابل 68 سنًا. في حال استخدام تكوين TMR، يتم إقران موصلات SCLT عبر اتصال شبكي. على سبيل المثال، يتصل JR1 بـ SCLS-PCLA عبر شبكة وحدة التحكم R، ويتصل JS بـ SCLS-PCLA عبر وحدة التحكم S، ويتصل JT بـ SCLS-PCLA عبر وحدة التحكم T. من المهم إحكام براغي تثبيت الكابل بالكامل باليد فقط لضمان التأريض الصحيح للكابل. قد يؤدي عدم تثبيت الكابلات بإحكام إلى عدم قدرة PCLA على قراءة المعرف الإلكتروني على SCLT وقد يقلل من جودة الإشارات الأخرى.

ملاحظة عند إزالة كابلات 68 سنًا، تأكد من أن الأعمدة السداسية في الموصلات المثبتة على اللوحة لا تدور عند فك براغي الكابل اليدوية.

7. قم بتوصيل كابل أو كابلين من Ethernet حسب تكوين النظام. عند استخدام اتصال IONet واحد، تعمل الوحدة بشكل صحيح عبر أي منفذ. إذا تم استخدام اتصالين، فإن الممارسة القياسية هي توصيل ENET1 بالشبكة المرتبطة بوحدة التحكم R. ومع ذلك، فإن PCLA غير حساسة لاتصالات Ethernet، وتقوم بتفاوض التشغيل الصحيح عبر أي منفذ. إذا كانت وحدات PCLA من نوع TMR موجودة، يجب أن يتطابق اتصال الشبكة مع الاتصال المستخدم مع SCLT. على سبيل المثال، وحدة PCLA المرتبطة بشبكة R IONet يجب أن تكون موصولة بموصل SCLT JR.

8. تحقق من تأريض أطراف سلك الحماية (Shield) في SCLS/SCLT. في معظم التطبيقات، تكون أطراف التأريض موصولة كهربائيًا بالصفائح المعدنية التي تم تركيب اللوحة عليها. وبالتالي يوفر التركيب مسار التأريض للأطراف.

9. قم بتزويد الوحدة بالطاقة عبر موصل P1 في PCLA وتحقق من مؤشرات حالة الطاقة وEthernet.

10. استخدم تطبيق ToolboxST* لتهيئة PCLA حسب الحاجة. راجع أيضًا قسم إعادة التهيئة التلقائية.

المعالجة

لوحة المعالج مشتركة في جميع وحدات أو حزم الإدخال/الإخراج Ethernet من Mark VIe. وتحتوي على ما يلي:
• معالج عالي السرعة مع ذاكرة RAM وذاكرة فلاش
• منفذان Ethernet 10/100 مستقلان بالكامل مع موصلات
• مؤقت مراقبة عتادي ودائرة إعادة تعيين
• مستشعر حرارة داخلي
• مصابيح LED لتوضيح الحالة
• معرف إلكتروني والقدرة على قراءة المعرفات على اللوحات الأخرى
• موصل طاقة إدخال مع بدء تشغيل ناعم/محدد تيار
• مصادر طاقة محلية بما في ذلك التسلسل والمراقبة

الأسئلة الشائعة:

1. ما هو "IS210SCLSH1A?
إنها لوحة الأطراف CORE ANALOG الخاصة بـ MKVIeمن شركة General Electric (GE).
2. ما هو المعالج الخاص بـ "IS210SCLSH1A طراز؟
تحتوي SCLS على 8 مداخل مزدوجة حرارية، و4 مداخل تناظرية، و8 RTDs، ومخرج تيار واحد
3. كيفية تركيب لوحة VME IS210SCLSH1A?
قم بتوصيل PCLA مباشرةً بموصلات اللوحة الطرفية J3 و J4.

رابط ورقة البيانات:

لوحة طرفية تناظرية أساسية GE MARK VIe IS210SCLSH1APDFورقة البيانات
