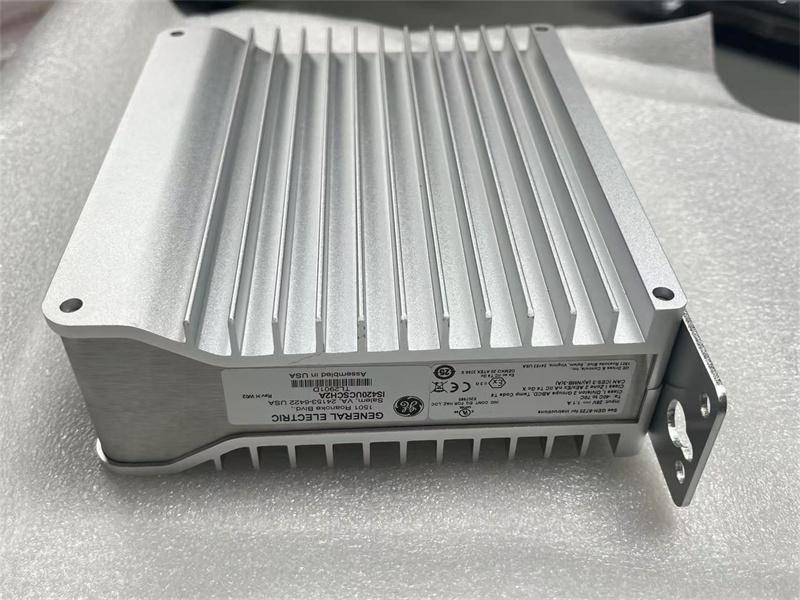

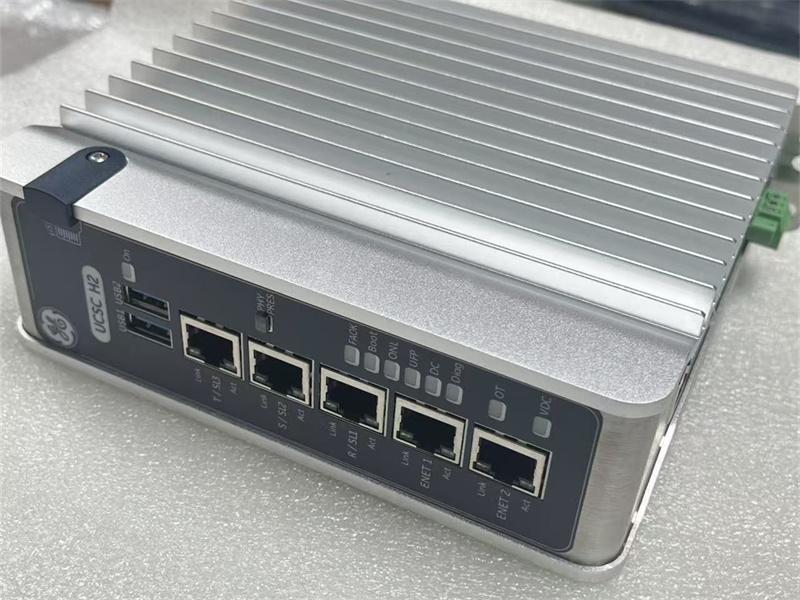

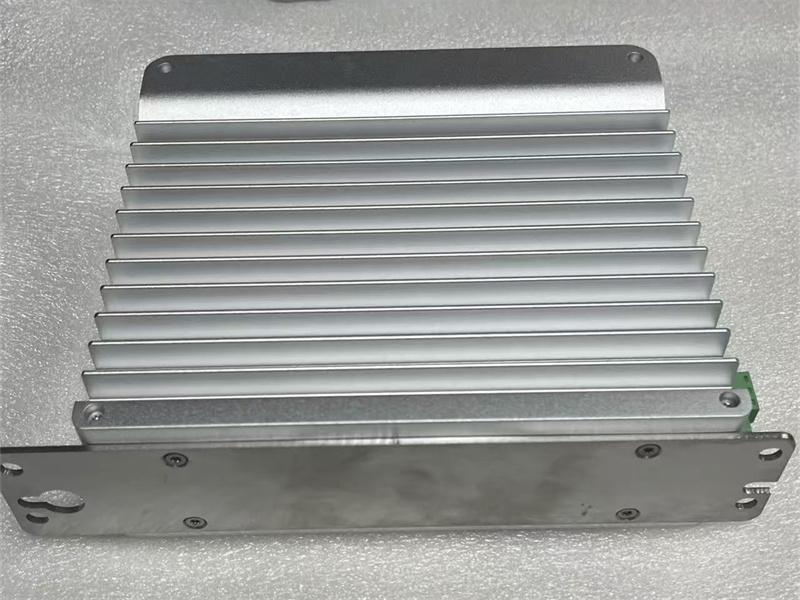

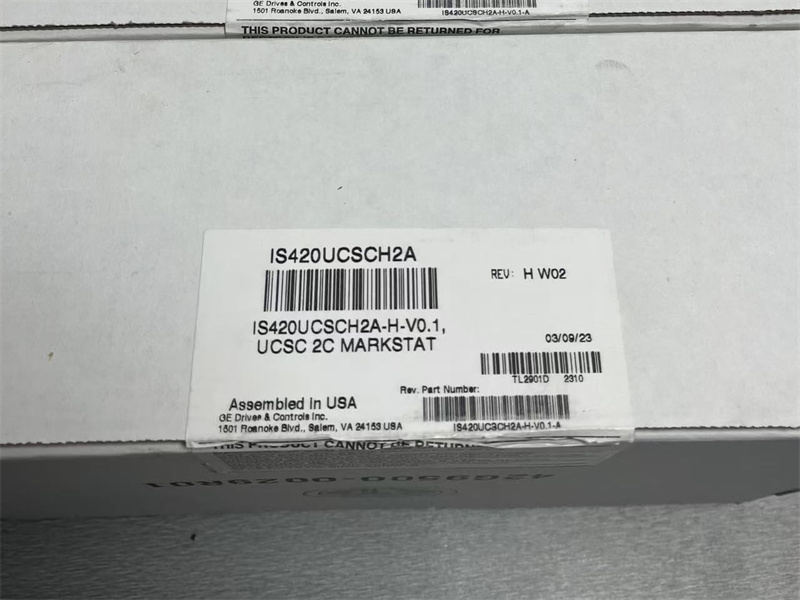

IS420UCSCH2A-G-V0.1-A وحدة GE MARK VIe UCSE

الوصف:

IS420UCSCH2A هو 1.6 غيغاهرتزوحدة معالج CPU ثنائي النواة AMD G Series بسرعة 1600MHz

نظام التحكم Mark VIe من GE Vernova هو نظام تحكم متكامل يُستخدم على نطاق واسع في مجموعة متنوعة من التطبيقات بما في ذلك توربينات الغاز والبخار، وأنظمة السلامة، وتوربينات الرياح، والتغويز، والطاقة الكهرومائية، والطاقة النووية، ومحطات الطاقة ذات الدورة المركبة. تتطلب هذه التطبيقات المتنوعة متحكّمًا قادرًا على تقديم الأداء العالي والمرونة اللازمة لتشغيل التحكم الخاص بالتطبيق بشكل موثوق.

المتحكم Mark VIe UCSE هو متحكم مستقل يستخدم QNX® Neutrino، وهو نظام تشغيل (OS) فوري ومتعدد المهام، لتشغيل منطق نظام التحكم الخاص بالتطبيق.

يوفر متحكم UCSE المزايا التالية:
• وحدة واحدة
• بدون بطارية
• لا يتطلب إعدادات الجمبر
• يقوم برنامج ToolboxST بتحديث الأجهزة القابلة للبرمجة على لوحة تطبيق المضيف برمجيًا

يتم تثبيت متحكم UCSE في لوحة ويتواصل مع وحدات الإدخال/الإخراج عبر شبكة الإدخال/الإخراج المدمجة (IONet)، وPROFINET، والوصلة التسلسلية عالية السرعة (HSSL)، و/أو واجهات أخرى.

تتوفر الإصدارات التالية من متحكم UCSE: UCSEH2A لـ Mark VIe، وUCSEH2B لـ Mark VIe، وLS2100e للمبدئات الثابتة، وEX2100e لمنظمات الجهد، وUCSEH2C لمثيرات EX2100e الثابتة.

أداء موثوق وعالي السرعة
تم تصميم متحكم UCSE Mark VIe للتطبيقات الصناعية عالية السرعة وذات الاعتمادية العالية. يتم تحميله ببرمجيات خاصة بالتطبيق. كمتحكم للتوربين أو لمكونات محطة الطاقة (BoP)، فإنه يشغل برنامج Mark VIe الثابت وتطبيقات blockware ويستخدم واجهات Mark VIe IONet. IONet هي شبكة إيثرنت خاصة مخصصة لا تدعم إلا وحدات الإدخال/الإخراج ومتحكمات Mark. يتم استخدام بروتوكول IEEE 1588 عبر واجهات IONet لمزامنة ساعة وحدات الإدخال/الإخراج والمتحكمات بدقة تصل إلى ±100 ميكروثانية. يتم نقل البيانات الخارجية من وإلى وحدات الإدخال/الإخراج عبر واجهات إيثرنت IONet الخاصة بالمتحكم. يشمل ذلك مدخلات ومخرجات العمليات إلى وحدات الإدخال/الإخراج. وعلى عكس المتحكمات التقليدية التي تكون فيها الإدخال/الإخراج على لوحة خلفية، فإن متحكم UCSE لا يستضيف أي إدخال/إخراج تطبيقي. في نظام مكرر، تكون جميع شبكات الإدخال/الإخراج متصلة بكل متحكم، مما يوفر لهم جميع بيانات الإدخال. تضمن هذه البنية المادية والبرمجية عدم فقدان أي نقطة إدخال تطبيقية في حال إيقاف تشغيل أحد المتحكمات للصيانة أو الإصلاح.

التحكم الخاص بالتطبيق
توفر عناصر التحكم في تحسين النتائج قدرات متقدمة تبسّط بنية النظام وتقلل بشكل كبير من تكاليف الهندسة التطبيقية.

يتيح التصميم المرن لـ MarkVIe UCSE استخدامه ليس فقط في تطبيقات التحكم في التوربينات، ولكن أيضًا في تطبيقات أنظمة التحكم الموزع (DCS)، خاصة في محطات الطاقة البخارية والغازية.

توفر القدرة الأصلية على PROFINET في UCSEH2A مزايا الإنتاجية والأداء اللازمة لتطبيقات التحكم في أنظمة DCS وBoP في توليد الطاقة.

الأسئلة الشائعة:

1. ما هو IS215VCMIH2CC؟
إنه بطاقة متحكم رئيسي لناقل MKVI من شركة General Electric (GE). من شركة General Electric (GE).
2. ما هو المعالج الخاص بـ IS215VCMIH2CC الطراز؟
معالج إشارة رقمية 32-بت Texas Instruments TMS320C32
3. كيفية تثبيت لوحة VME IS215VCMIH2CC؟
قم بتوصيل لوحة VME واحدة مباشرة في وضع simplex أو ثلاث وحدات PAIC I/O في نظام TMR إلى موصلات اللوحة الطرفية

رابط ورقة البيانات:

IS420UCSCH2A-G-V0.1-A وحدة GE MARK VIe UCSE PDFPDFورقة البيانات
