المُصنِّع |
GE |
|
الطراز |
IS215VCMIH2CC |
| رقم القطعة |
IS215VCMIH2C |
|
الكتالوج |
MKVI |
|
الوصف |
بطاقة متحكم رئيس الناقل
|
| المنشأ | USA |
| رمز النظام المنسق |
85389091 |
| الأبعاد |
28*18*3 (CM) |
| الوزن | 1.15 kg |

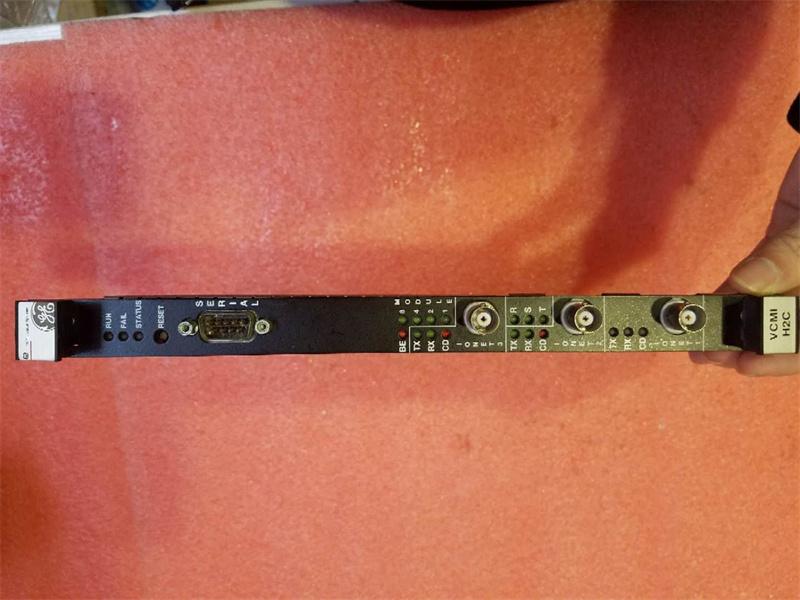

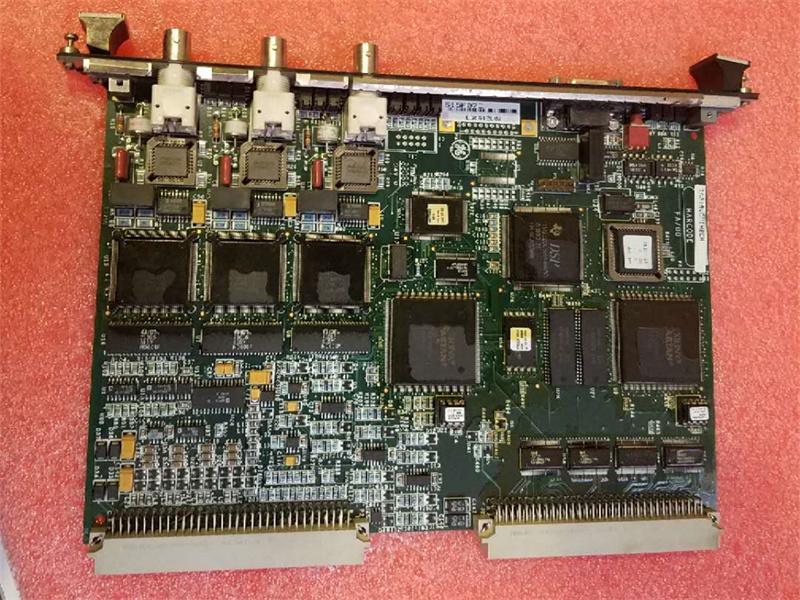

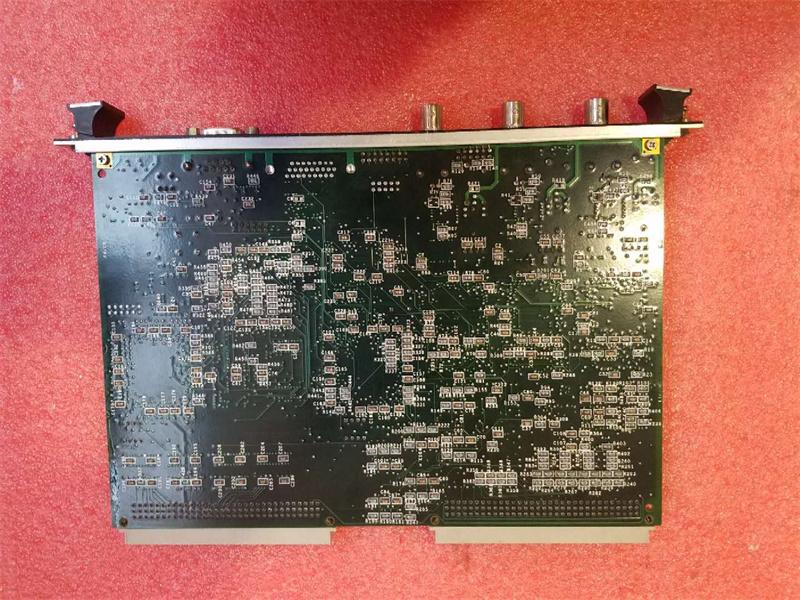

الوصف:
VCMI هي واجهة الاتصال بين وحدة التحكم وبطاقات I/O، وكذلك واجهة الاتصال مع شبكة التحكم بالنظام المعروفة باسم IONet. كما تُعد VCMI أيضًا المتحكم الرئيسي لناقل VME في رفوف التحكم و I/O، وتدير معرّفات جميع البطاقات في الرف ولوحات التوصيل الطرفية المرتبطة بها. فيما يلي نسختان من لوحات VCMI:
يوضح هذا الشكل ثلاثة تكوينات لنظام simplex مع I/O محلي وبعيد باستخدام VCMI. يمكن توصيل عدة رفوف I/O بشبكة IONet، حيث يحتوي كل رف على لوحة VCMI خاصة به. لزيادة معدل نقل البيانات للتطبيقات التي تتطلب زمن وصول منخفض، يمكن استخدام منفذ IONet ثانٍ على VCMI كشبكة IONet موازية كما هو موضح في الجزء السفلي من الشكل.
الميزات
تعتمد بنية VCMI على معالج الإشارة الرقمية (DSP) 32-بت من Texas Instruments TMS320C32. الميزات الرئيسية للأجهزة هي:
· واجهة إلى ناقل VME
· ثلاثة منافذ Ethernet 10Base2
· منفذ تسلسلي واحد RS-232C
· منفذ متوازي واحد
· مراقبة نظام الطاقة
· قراءة معرف اللوحة والكابل
· مؤقت مراقبة المعالج (watchdog)
IONet - واجهة الاتصالات
يتم التعامل مع الاتصال بين وحدات التحكم (رفوف التحكم) ووحدات الواجهة (رفوف I/O) بواسطة VCMI. في وحدة التحكم تعمل VCMI كـ IONet master بينما في وحدة الواجهة تعمل كـ IONet slave. تقوم VCMI بإنشاء معرّف الشبكة، وتعرض معرّف الشبكة ومعرّف القناة والحالة على اللوحة الأمامية.
فعليًا، يتم اتصال IONet عبر Ethernet 10Base2 باستخدام كابل محوري رفيع من نوع RG-58. تدعم VCMI جميع المنافذ الثلاثة في الوقت نفسه.
تعمل VCMI كعداد إطارات رئيسي لجميع العقد على IONet. يتم ترقيم إطارات التشغيل تسلسليًا وتعمل جميع العقد على IONet ضمن نفس الإطار، مما يضمن نقل البيانات المحددة ومعالجتها بشكل صحيح.
جمع بيانات الإدخال - أنظمة Simplex
عند استخدامها في وحدة واجهة، تقوم VCMI بجمع بيانات الإدخال من بطاقات I/O وترسلها إلى وحدة التحكم عبر IONet.
في وحدة التحكم، عند استلام حزم بيانات الإدخال من رفوف مختلفة على IONet، تقوم VCMI بنقلها عبر ناقل VME إلى متحكم Mark VI لمعالجتها.
الأسئلة الشائعة:
1. ما هو "IS215VCMIH2CC؟
إنها بطاقة متحكم رئيس ناقل MKVI من General Electric (GE).
2. ما هو المعالج الخاص بـ "IS215VCMIH2CC؟
معالج إشارة رقمية 32-بت من Texas Instruments TMS320C32
3. كيفية تثبيت لوحة VME IS215VCMIH2CC؟
قم بتوصيل لوحة VME واحدة مباشرة لنظام simplex أو ثلاث حزم I/O من نوع PAIC لنظام TMR في موصلات لوحة الأطراف
رابط ورقة البيانات:
IS215VCMIH2CC بطاقة متحكم رئيس ناقل GE MKVIPDFورقة البيانات
