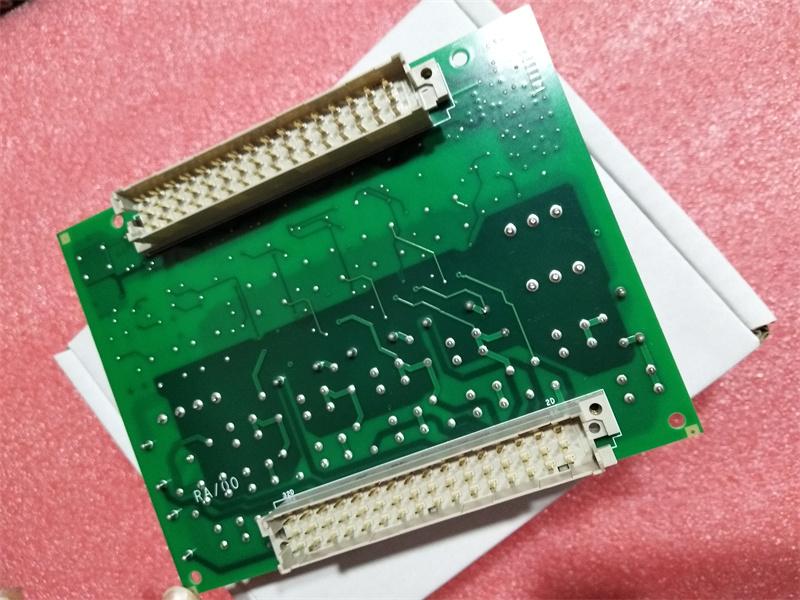

IS400WROGH1A GE MKVIe لوحة ابنة لترطيب التلامس

الوصف:

IS400WROGH1A هو GE MKVIe، لوحة توزيع الطاقة والاستشعار WROG DIST POWER AND SENSING BOARD

يتوفر SRLY في مجموعتين. يأتي SRLY1A مع أطراف صندوق ثابتة ويحذف موصلات لوحة الخيارات JW1 وJW2. يستخدم SRLY2A أطرافًا قابلة للتوصيل ويحتوي على الموصلات JW1 وJW2 لدعم اتصال لوحة الخيارات. كهربائيًا يحتوي SRLYH2 على الدائرة التالية لكل من 12 مرحل

بدون لوحة خيارات، لا يوجد اتصال بطرف SOL المرتبط بكل مرحل. تم تصميم SRLY لدعم تيار مقنن 5 A وجهد خلوص أكبر مما هو مطلوب لـ 250 V ac على جميع دوائر براغي العملاء ودوائر JW1. تصنيف المرحل هو العامل المحدد لكل تطبيق.

SRLY + WROB

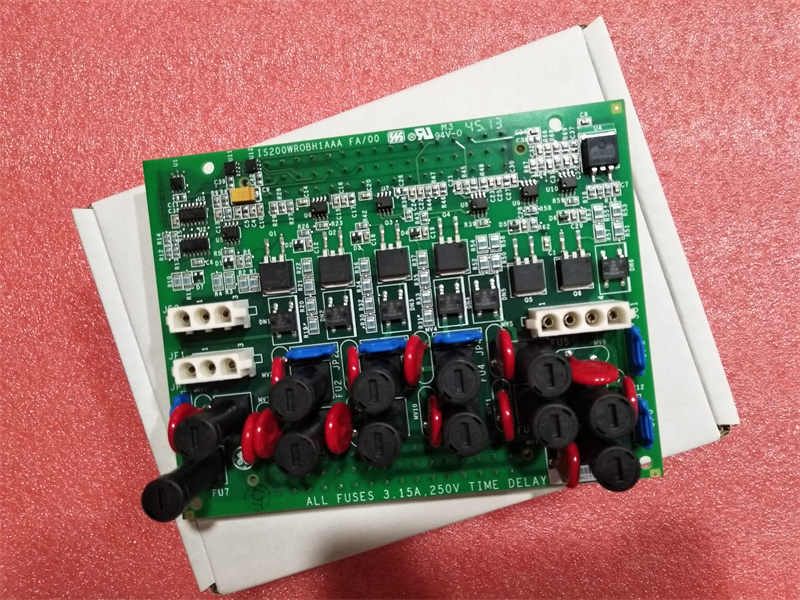

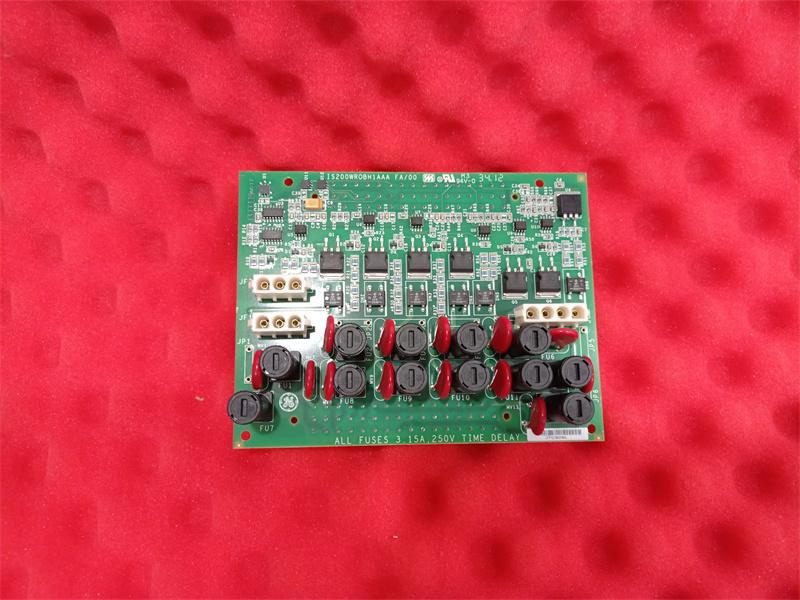

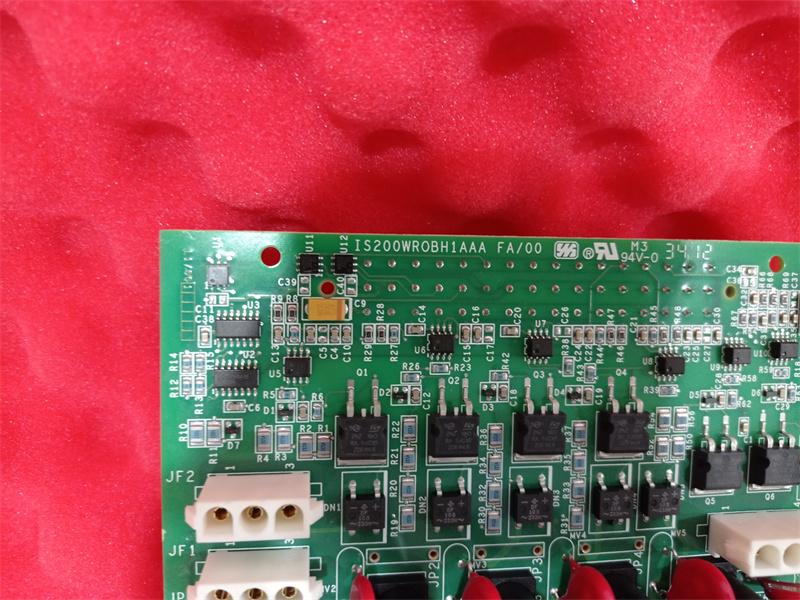

تضيف لوحة الخيارات IS200WROBH1A قدرة إلى SRLY2A لتكوين مجموعة لها نفس وظائف لوحة الأطراف IS200TRLY1B عند الاستخدام البسيط. تتضمن توزيع طاقة مع صمامات حماية لكل من أول ستة مرحلات وطاقة مخصصة للمرحل الأخير. كهربائيًا، يحتوي IS200SRLY2A بالإضافة إلى IS200WROBH1 على الدائرة التالية. تحتوي IS200WROBH1 على قيم صمامات افتراضية قدرها 3.15 A. تم حذف الموصل JW2 واتصالاته مع JA1 للتوضيح.

لتثبيت حزمة PDIA
التثبيت
يتم تركيب WROG مع عازل بلاستيكي على حامل من الصفائح المعدنية يتم تثبيته بعد ذلك على سكة DIN. اختياريًا يتم تركيب SRLY مع عازل على تجميع من الصفائح المعدنية يتم تثبيته داخل خزانة. يتم توصيل التوصيلات مباشرة إلى مجموعتين من كتل أطراف ذات 48 نقطة، عادة باستخدام أسلاك قياس #18 AWG. المجموعة العلوية من الأطراف TB1 تتصل بجزء المرحلات من اللوحة، بينما تتصل المجموعة السفلية TB2 بدوائر إدخال التلامس. يجب إنهاء التدريع على دعامة منفصلة.

التشغيل
تعمل الوظيفة ومعالجة الإشارات على اللوحة بنفس طريقة TBCI، وهي مقيّسة لإثارة بجهود 24 و48 و125 فولت DC. نطاق جهد الإثارة هو 16 إلى 32 فولت DC، و32 إلى 64 فولت DC، و100 إلى 145 فولت DC على التوالي. جهد العتبة هو 50% من جهد الإثارة. يتم عرض دوائر استشعار التلامس في الشكل. تحتوي لوحة المعالج في الحزمة على نفس مكونات جميع حزم الإدخال/الإخراج Ethernet من Mark VIe، وتشمل ما يلي:
• معالج عالي السرعة مع ذاكرة RAM وذاكرة فلاش
• منفذا Ethernet بسرعة 10/100 مستقلان بالكامل مع موصلات
• مؤقت مراقبة عتادي ودائرة إعادة ضبط
• مستشعر درجة حرارة داخلي لحزمة I/O
• منفذ اتصالات تسلسلي بالأشعة تحت الحمراء
• مصابيح LED لتحديد الحالة
• معرف إلكتروني والقدرة على قراءة المعرفات على اللوحات الأخرى
• منطق قابل للبرمجة بشكل كبير يدعم لوحة الاكتساب
• موصل طاقة إدخال مع بدء تشغيل ناعم/محدد تيار
• مزودات طاقة محلية بما في ذلك التسلسل والمراقبة
يوفر المعالج منفذ اتصالات تسلسلي بالأشعة تحت الحمراء وفق معيار الصناعة. يمكن الوصول إليه من واجهة الحزمة الأمامية، ويوفر هذا المنفذ معلومات تشخيصية حول حالة الحزمة وإمكانية برمجتها عندما يفشل اتصالا Ethernet. يمكن التواصل مع هذا المنفذ باستخدام معظم أجهزة الكمبيوتر المحمولة ومعظم الأجهزة المساعدة الرقمية الشخصية (PDA).

الأسئلة الشائعة:

1.ما هو "IS400WROGH1A؟
IS400WROGH1A هو MKVIe لوحة توزيع الطاقة والاستشعار WROG DIST POWER AND SENSING BOARDبواسطة General Electric (GE).
2.ما الفرق في IS200WROGH1A و IS400WROGH1A؟
كلاهما من تصنيع General Electric، IS400WROGH1A هو إصدار جديد مُحدَّث
3.كيفية تثبيت لوحة WROG BOARDIS400WROGH1A؟
ثبّتها مباشرة على لوحة SRLY باستخدام البراغي.
