التصنيع
|
هيما
|
|
نموذج
|
F1 DI 16 01
|
| رقم القطعة |
98220045
|
|
الكتالوج
|
هاي كواد
|
|
وصف
|
وحدة التحكم المتعلقة بالسلامة
|
|
أصل
|
ألمانيا
|
|
رمز النظام المنسق
|
85389091
|
|
الأبعاد
|
28*12*4.5 (سم)
|
|
وزن
|
0.7 كجم
|

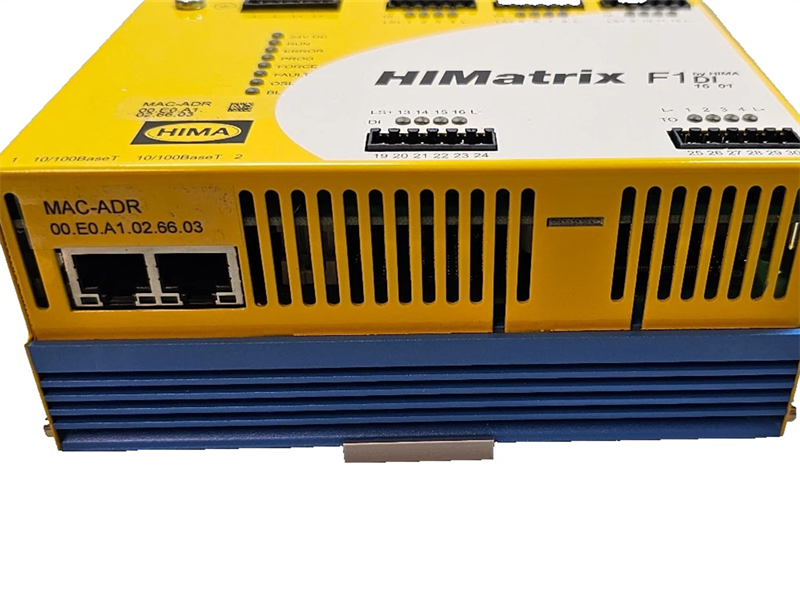

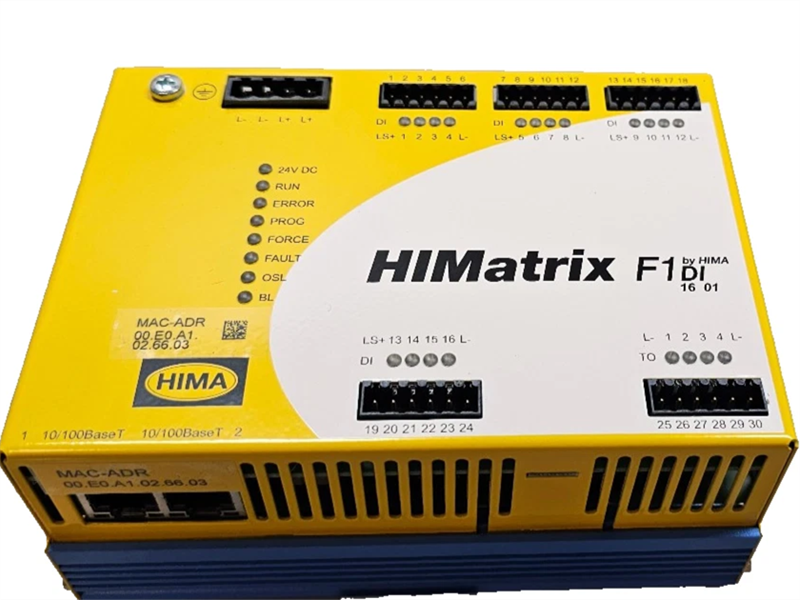

يُعد نظام الإدخال/الإخراج عن بعد F1 DI 16 01 المتعلق بالسلامة نظامًا صغيرًا في علبة معدنية مع 16 مدخلًا رقميًا و4 مخارج نبضية.
تتوفر وحدة الإدخال/الإخراج عن بُعد بنموذجين مختلفين لـ SILworX ونموذجين مختلفين لـ ELOP II Factory. جميع النماذج موضحة في هذا الدليل.
تُستخدم وحدة الإدخال/الإخراج عن بُعد لتوسيع نطاق الإدخال/الإخراج لوحدات تحكم HIMax وHIMatrix، وهي متصلة بها عبر شبكة إيثرنت آمنة. ولا يمكن لوحدة الإدخال/الإخراج عن بُعد تشغيل أي برنامج مستخدم.
لا تدعم وحدات الإدخال/الإخراج عن بعد من HIMatrix خاصية تعدد الأجهزة الرئيسية.
وحدة الإدخال/الإخراج عن بعد مناسبة للتركيب في المنطقة Ex-zone 2، انظر الفصل 4.1.3.
حصل الجهاز على شهادة اعتماد من هيئة TÜV لتطبيقات السلامة حتى مستوى SIL 3 (IEC 61508، IEC 61511، وIEC 62061)، والفئة 4 (EN 954-1)، ومستوى الأداء e (EN ISO 13849-1). تُفصّل معايير السلامة والتطبيق والاختبار الأخرى في الشهادة المتوفرة على موقع HIMA الإلكتروني.
تم تجهيز وحدة الإدخال/الإخراج عن بُعد بمداخل متعلقة بالسلامة. ويتم نقل قيم المدخلات على هذه المداخل بأمان إلى وحدة التحكم المتصلة عبر شبكة إيثرنت آمنة.
تم تجهيز وحدة الإدخال/الإخراج عن بعد بـ 16 مدخلاً رقمياً. ويتم الإشارة إلى حالة كل مدخل (عالي، منخفض) بواسطة مؤشر LED فردي.

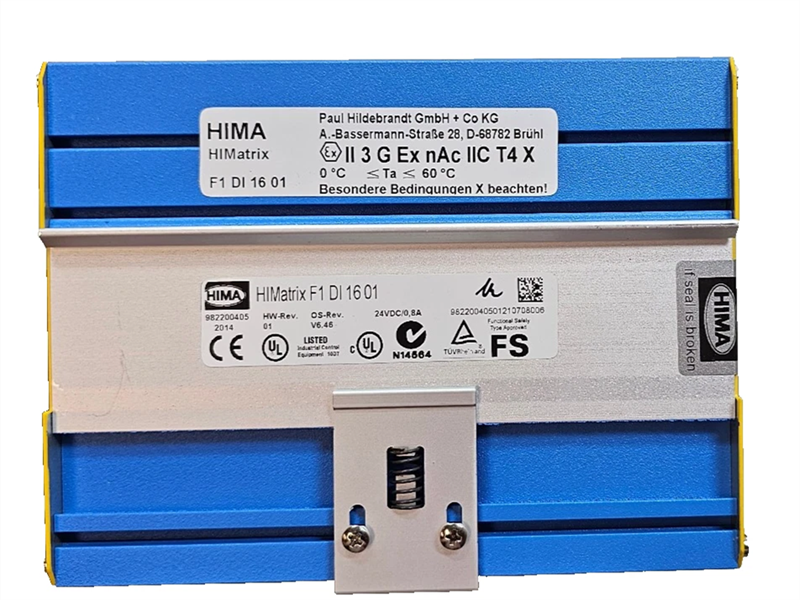

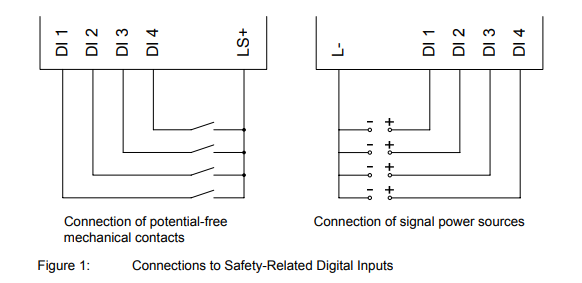

يمكن توصيل نقاط التلامس الميكانيكية التي لا تحتوي على مصدر طاقة خاص بها أو مصدر طاقة إشارة بالمداخل. تُغذى نقاط التلامس الميكانيكية الخالية من الجهد والتي لا تحتوي على مصدر طاقة خاص بها عبر مصدر طاقة داخلي مقاوم للدارة القصيرة بجهد 24 فولت (LS+). يغذي كل مصدر طاقة بجهد 24 فولت مجموعة من 4 نقاط تلامس ميكانيكية. يوضح الشكل 1 كيفية إجراء التوصيل.
في حالة مصادر جهد الإشارة، يجب توصيل الأرض المقابلة بالمدخل (L-)، انظر الشكل 1.
تحديد:
متعلق بالسلامة: ينطبق حتى مستوى السلامة 3 (IEC 61508)
المعالج الدقيق: Intel 386EX 32 بت
تردد الساعة: 25 ميجاهرتز
- ذاكرة
ذاكرة فلاش قابلة للمسح والبرمجة (EPROM) لبرنامج المستخدم: 1 ميجابايت
- ذاكرة الوصول العشوائي للبيانات: 1 ميجابايت
المنافذ: منفذان تسلسليان RS-485
شاشة التشخيص: شاشة عرض مصفوفة رباعية الأرقام
إيقاف التشغيل عند حدوث عطل: جهاز مراقبة متعلق بالسلامة بخرج 24 فولت (500 مللي أمبير)
التصميم: لوحتا دوائر مطبوعة قياسيتان أوروبيتان (واحدة لعرض التشخيص)
المساحة المطلوبة: 8 وحدات، بيانات التشغيل: 5 فولت / 2 أمبير
جهد الإدخال: 24 فولت تيار مستمر
جهد الخرج: 0-10 فولت تيار مستمر
أقصى تيار خرج: 1 أمبير
درجة حرارة التشغيل: من -40 درجة مئوية إلى 85 درجة مئوية
سمات:
- موثوقية عالية
تم اختبارها والتحقق منها بدقة، مما يضمن الاستقرار والموثوقية في البيئات القاسية.
- حماية
بفضل احتوائه على العديد من ميزات الأمان، فإنه يوفر مستوى عالٍ من أمان النظام.
- المرونة
تتيح إمكانيات التكوين والتوسيع المرنة إمكانية التخصيص والتكامل بناءً على احتياجات العملاء.
- أداء عالي
يستخدم معالجات وخوارزميات متطورة لمعالجة البيانات والتحكم بها بسرعة وكفاءة.
رابط ورقة البيانات:
F1 DI 16 01 HIMA 98220045 وحدة تحكم متعلقة بالسلامة - ورقة بيانات PDF
