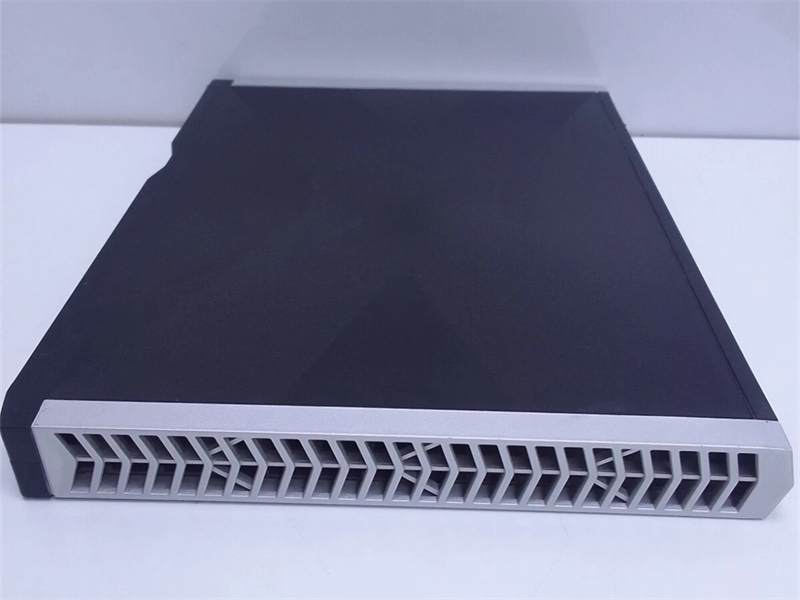

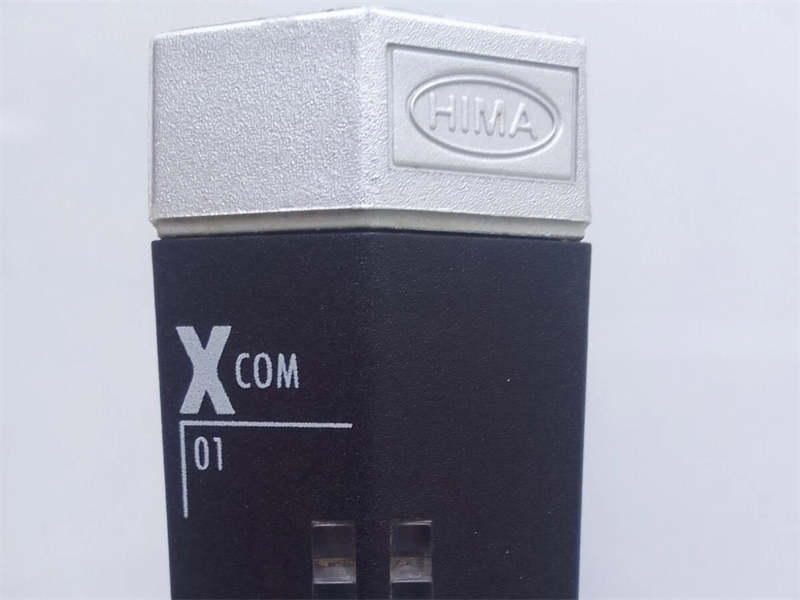

وحدة اتصال X-COM 01 HIMA 985260000 HIMax

وحدة الاتصال X-COM 01 مخصصة للاستخدام في النظام الإلكتروني القابل للبرمجة (PES) HIMax.

يتم إدخال الوحدة في أي من فتحات اللوحة الأساسية باستثناء الفتحات المخصصة لوحدات ناقل النظام. لمزيد من المعلومات، راجع دليل النظام (HI 801 001 E).

تمت الموافقة على استخدام الوحدة في نظام HIMax المتعلق بالسلامة ويمكن استخدامها لنقل البروتوكولات المتعلقة بالسلامة.

تضمن الوحدة الاتصال بالأنظمة عبر واجهات إيثرنت وناقل البيانات الميداني باستخدام بروتوكولات إيثرنت الآمنة وبروتوكولات قياسية مختلفة.

تُشكّل كل وحدة COM وحدة وظيفية مع لوحة التوصيل X-CB 001 02. يُرجى ملاحظة أنه يجب شراء لوحة التوصيل بشكل منفصل.

وحدات ناقل البيانات الميداني اختيارية، ويجب تركيبها من قِبل الشركة المصنعة. يتم اختيار وحدة ناقل البيانات الميداني عند طلب وحدة التحكم باستخدام رقم القطعة. بالإضافة إلى ذلك، يجب تفعيل البروتوكولات المستخدمة.

عندما يتم تجهيز الوحدة بوحدة فرعية واحدة أو أكثر من وحدات ناقل المجال، يتغير رقم الجزء وكذلك اسم الوحدة من X-COM 01 إلى X-COM 010 XY.

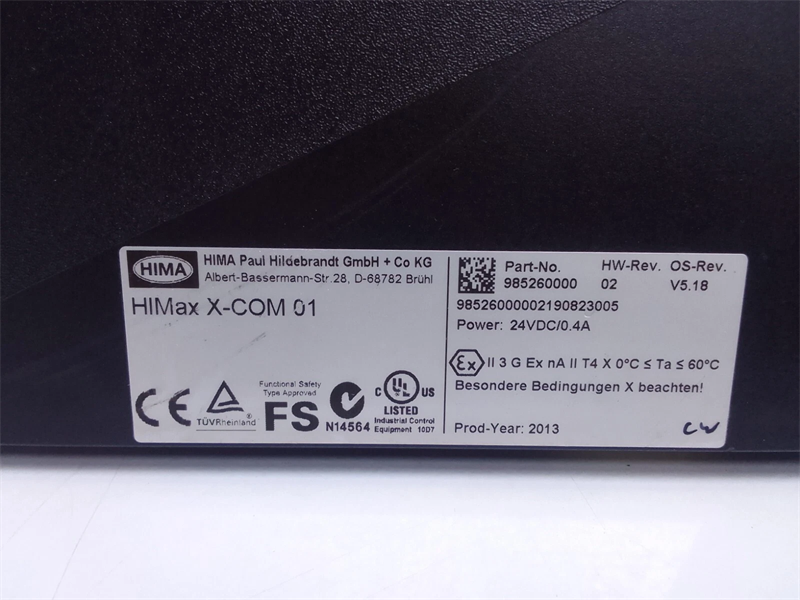

نوع الملصق

• يحدد تصنيف النوع التفاصيل المهمة التالية:
• اسم المنتج
• علامة المطابقة
• الرمز الشريطي (رمز ثنائي الأبعاد أو أحادي الأبعاد)
• رقم القطعة (رقم القطعة)
• مؤشر مراجعة الأجهزة (HW Rev.)
• فهرس مراجعة البرامج (SW Rev.)
• جهد التشغيل (الطاقة)
• المواصفات الخارجية (إن وجدت)
• سنة الإنتاج (سنة الإنتاج:)

تنقسم مصابيح LED الموجودة على الوحدة إلى ثلاث مجموعات:

1. مؤشرات حالة الوحدة (تشغيل، خطأ، إيقاف، تهيئة)
2. مؤشرات ناقل النظام (أ، ب)
3. مؤشرات ناقل البيانات الميداني (1، 2، عطل)
4. مؤشرات الاتصال (إيثرنت)

تحديد:

جهد التغذية 24 فولت تيار مستمر، -15%...+20%، rP ≤ 5%، SELV، PELV
المدخلات الحالية الحد الأدنى 0.25 أمبير
الأعلى. 0.46 أمبير
درجة حرارة التشغيل 0 درجة مئوية ... +60 درجة مئوية
درجة حرارة التخزين -40 درجة مئوية ... +85 درجة مئوية
رطوبة رطوبة نسبية قصوى 95%، بدون تكثف
نوع الحماية IP20

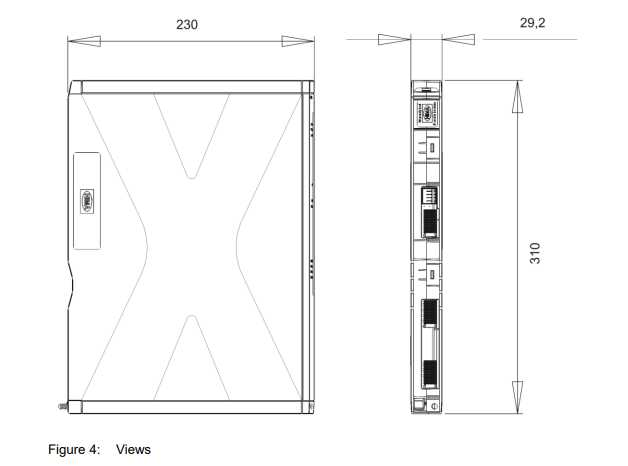

الأبعاد (الارتفاع × العرض × العمق) الأبعاد بالمليمتر: 310 × 29.2 × 230
وزن حوالي 1.3 كجم

سمات:

• موثوقية عالية

تم اختبارها والتحقق منها بدقة، مما يضمن الاستقرار والموثوقية في البيئات القاسية.

• حماية

بفضل احتوائه على العديد من ميزات الأمان، فإنه يوفر مستوى عالٍ من أمان النظام.

• المرونة

تتيح إمكانيات التكوين والتوسيع المرنة إمكانية التخصيص والتكامل بناءً على احتياجات العملاء.

• أداء عالي

يستخدم معالجات وخوارزميات متطورة لمعالجة البيانات والتحكم بها بسرعة وكفاءة.

رابط ورقة البيانات:

دليل وحدة الاتصال X-COM 01 HIMA 985260000 HIMax (ملف PDF) - ورقة البيانات
