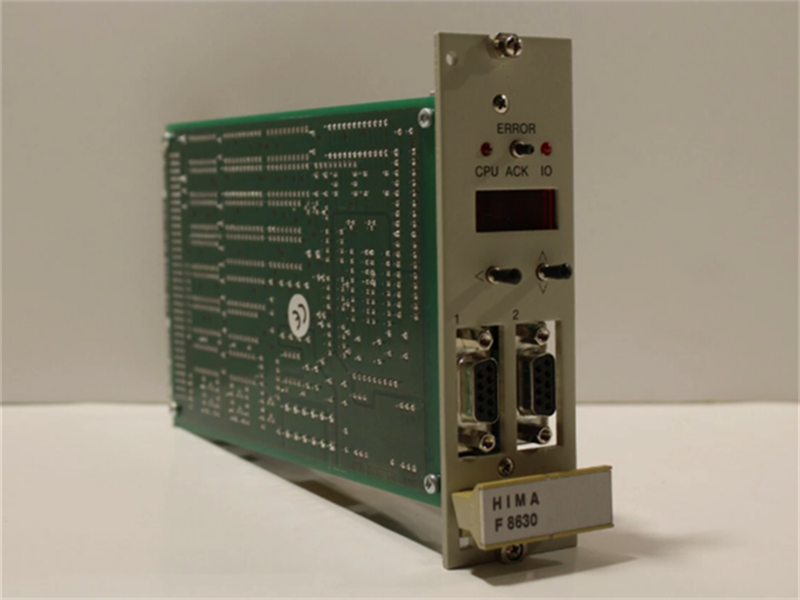

وحدة النظام الوظيفية للسلامة F8630 HIMA

وحدة HIMA F8630 هي مكون نظام وظيفي مصمم للاستخدام ضمن بنى أتمتة HIMA المتعلقة بالسلامة. تدعم هذه الوحدة وظائف التحكم المنسقة وتساهم في التشغيل الموثوق لأنظمة السلامة الصناعية حيث تُعد السلامة الوظيفية وسلامة النظام والاستقرار على المدى الطويل متطلبات بالغة الأهمية.

كجزء من منصة HIMA المعيارية للسلامة، صُممت وحدة F8630 للعمل بتنسيق وثيق مع وحدات التحكم المركزية ووحدات الاتصال ومكونات الإدخال/الإخراج. ويتمثل دورها في النظام في دعم سلوك النظام المنظم وضمان التنفيذ المتسق لمهام التحكم والمراقبة المحددة.

حدود:

اسم المنتج: F8630
إشارات الخرج: 4-20 مللي أمبير تيار مستمر (التيار)، 0-10 فولت تيار مستمر (الجهد) (قابلة للتحديد لكل قناة)
الدقة: 12 بت (4096 خطوة)
الدقة: ±0.1% من النطاق الكامل (25 درجة مئوية، نموذجي)
سعة التحميل: 500 أوم (4-20 مللي أمبير)، 10 كيلو أوم (0-10 فولت)
عزل الأمان: الفئة AK 1-6 (متوافق مع معايير TÜV)
حماية من قصر الدائرة: مقاوم لقصر الدائرة (بحد أقصى 1.5 أمبير لتيار قصر الدائرة)
زمن الاستجابة: 250 مللي ثانية نموذجية (بما في ذلك التصفية والتحويل)
مصدر الطاقة: 5 فولت تيار مستمر (150 مللي أمبير)، 24 فولت تيار مستمر (200 مللي أمبير)
درجة حرارة التشغيل: من -20 درجة مئوية إلى +60 درجة مئوية (من -4 درجة فهرنهايت إلى +158 درجة فهرنهايت)
درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
الرطوبة: 5% - 95% رطوبة نسبية (بدون تكثف)
فئة الحماية: IP20 (للتركيب داخل الخزانة)
المساحة المطلوبة: 4 وحدات (تركيب على سكة DIN)

سمات:

• شهادة السلامة SIL3

حاصل على شهادة TÜV AK6/SIL3، ويلبي أعلى معايير السلامة للتطبيقات الحرجة.

• عزل ثنائي القناة

عزل مستقل بين القنوات ومصدر الطاقة لمنع التداخل المتبادل.

• دقة عالية

تتيح دقة 12 بت ودقة ±0.1% التحكم الدقيق في العملية.

• حماية من قصر الدائرة

يحمي تصميم الحماية المدمج ضد قصر الدائرة الوحدة والأحمال المتصلة بها.

• التشخيص في الوقت الفعلي

تشمل وظائف التشخيص الذاتي اكتشاف الأعطال والإنذارات والصيانة التنبؤية.

• التبديل السريع

يمكن استبدال المكونات دون إيقاف تشغيل النظام (في التكوينات الاحتياطية)، مما يقلل من وقت التوقف.

• تكوين مرن

يمكن تحديد نوع الإخراج (التيار/الجهد) لكل قناة عبر برنامج HIMatrix Engineering Studio.

• التكرار وتحمل الأعطال

تضمن وظائف الكشف عن الأعطال والتشخيص والتكرار المدمجة التشغيل الآمن المستمر.

• الامتثال لمعايير السلامة

يتوافق مع معايير السلامة ذات الصلة مثل IEC 61508 و IEC 61511.

• تكوين الإدخال/الإخراج متعدد الوظائف

يتميز بقدرته على إدارة الإشارات الرقمية والتناظرية، مما يجعله مرنًا لمختلف التطبيقات الصناعية.
