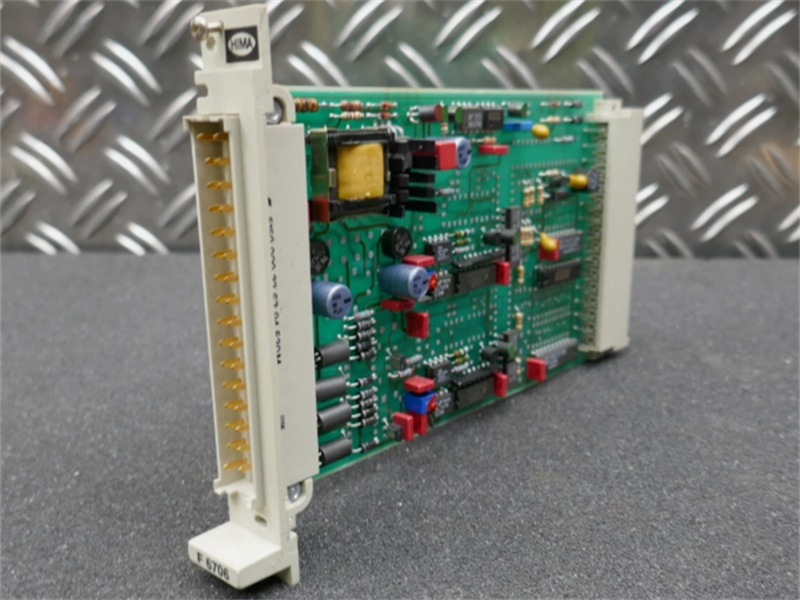

وحدة إخراج تناظرية للسلامة ثنائية القنوات F6706 HIMA

وحدة HIMA F6706 هي وحدة إخراج تناظرية ثنائية القنوات مصممة خصيصًا لأنظمة HIMA HIMatrix للسلامة (SIS). تُستخدم هذه الوحدة على نطاق واسع في الصناعات التحويلية الحيوية، مثل الصناعات الكيميائية والبتروكيميائية والنفط والغاز وتوليد الطاقة. حاصلة على شهادة TÜV AK6/SIL3 (متوافقة مع معايير IEC 61508 وIEC 61511)، تقوم بتحويل إشارات التحكم الرقمية إلى مخرجات تناظرية دقيقة تتراوح بين 4-20 مللي أمبير أو 0-10 فولت.

تم تصميمه للتكامل مع الأنظمة المتعلقة بالسلامة لضمان التشغيل الآمن والموثوق، ومنع الحوادث، وحماية الأفراد والأصول من الظروف الخطرة.

تُستخدم هذه الوحدة عادةً بالتزامن مع وحدات التحكم في السلامة HIMax أو HIQuad من HIMA، مما يوفر تكرارًا قويًا وقدرات تشخيصية ومراقبة في الوقت الحقيقي لتلبية متطلبات السلامة العالية للبيئات الصناعية.

حدود:

اسم المنتج: F6706
قنوات الإخراج: قناتان مستقلتان للإخراج التناظري الآمن
إشارات الخرج: 4-20 مللي أمبير تيار مستمر (التيار)، 0-10 فولت تيار مستمر (الجهد) (قابلة للتحديد لكل قناة)
الدقة: 12 بت (4096 خطوة)
الدقة: ±0.1% من النطاق الكامل (25 درجة مئوية، نموذجي)
سعة التحميل: 500 أوم (4-20 مللي أمبير)، 10 كيلو أوم (0-10 فولت)
عزل الأمان: الفئة AK 1-6 (متوافق مع معايير TÜV)
حماية من قصر الدائرة: مقاوم لقصر الدائرة (بحد أقصى 1.5 أمبير لتيار قصر الدائرة)
زمن الاستجابة: 250 مللي ثانية نموذجية (بما في ذلك التصفية والتحويل)
مصدر الطاقة: 5 فولت تيار مستمر (150 مللي أمبير)، 24 فولت تيار مستمر (200 مللي أمبير)
درجة حرارة التشغيل: من -20 درجة مئوية إلى +60 درجة مئوية (من -4 درجة فهرنهايت إلى +158 درجة فهرنهايت)
درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
الرطوبة: 5% - 95% رطوبة نسبية (بدون تكثف)
فئة الحماية: IP20 (للتركيب داخل الخزانة)
المساحة المطلوبة: 4 وحدات (تركيب على سكة DIN)

سمات:

• شهادة السلامة SIL3

حاصل على شهادة TÜV AK6/SIL3، ويلبي أعلى معايير السلامة للتطبيقات الحرجة.

• عزل ثنائي القناة

عزل مستقل بين القنوات ومصدر الطاقة لمنع التداخل المتبادل.

• دقة عالية

تتيح دقة 12 بت ودقة ±0.1% التحكم الدقيق في العملية.

• حماية من قصر الدائرة

يحمي تصميم الحماية المدمج ضد قصر الدائرة الوحدة والأحمال المتصلة بها.

• التشخيص في الوقت الفعلي

تشمل وظائف التشخيص الذاتي اكتشاف الأعطال والإنذارات والصيانة التنبؤية.

• التبديل السريع

يمكن استبدال المكونات دون إيقاف تشغيل النظام (في التكوينات الاحتياطية)، مما يقلل من وقت التوقف.

• تكوين مرن

يمكن تحديد نوع الإخراج (التيار/الجهد) لكل قناة عبر برنامج HIMatrix Engineering Studio.

• التكرار وتحمل الأعطال

تضمن وظائف الكشف عن الأعطال والتشخيص والتكرار المدمجة التشغيل الآمن المستمر.

• الامتثال لمعايير السلامة

يتوافق مع معايير السلامة ذات الصلة مثل IEC 61508 و IEC 61511.

• تكوين الإدخال/الإخراج متعدد الوظائف

يتميز بقدرته على إدارة الإشارات الرقمية والتناظرية، مما يجعله مرنًا لمختلف التطبيقات الصناعية.

رابط ورقة البيانات:

وحدة إخراج تناظرية للسلامة ثنائية القنوات F6706 HIMA ورقة بيانات PDF ت
