وحدة تحكم مدمجة GE IS220UCSAH1A

وصف:

وحدة تحكم مدمجة GE IS220UCSAH1A

IS220UCSAH1A هو معالج/وحدة تحكم عالية الأداء طورتها شركة جنرال إلكتريك (GE) لنظام Mark VI. كجزء من سلسلة Speedtronic، صُممت منصة Mark VI بشكل أساسي للتحكم في توربينات الغاز والبخار وإدارتها. ومع ذلك، يتجاوز IS220UCSAH1A نطاق تطبيقاته ليشمل إدارة توربينات الرياح، مما يجعله خيارًا متعدد الاستخدامات للأنظمة المتوافقة مع GE. بخلاف وحدة معالج المراقبة الصوتية PAMC IS220UCSAH1 الأصلية، يتميز IS220UCSAH1A بتصميم مُحسّن مع مراجعة وظيفية أساسية بتصنيف A، مما يضمن أداءً وموثوقية مُحسّنين.

سمات

١. التخزين والاعتماد: صُممت وحدة التحكم للاستخدام مع وحدة تحكم Mark VIe UCSA. وهي تستخدم وحدة تخزين فلاش مدمجة لتلبية احتياجاتها التشغيلية. تجدر الإشارة إلى أن وحدة التحكم هذه غير معتمدة للاستخدام في حلقة الأمان IEC61508، مما يعني أنها قد لا تكون مناسبة للتطبيقات ذات متطلبات السلامة الصارمة.

٢. متطلبات الطاقة: تتطلب الوحدة مصدر طاقة يتراوح بين ١٨ و٣٢ فولت تيار مستمر. هذه المرونة في مدخلات الطاقة، باستهلاك طاقة نموذجي يبلغ ١٢.٥ واط، تضمن التوافق مع مجموعة متنوعة من مصادر الطاقة، مما يجعلها متعددة الاستخدامات وقابلة للتكيف.

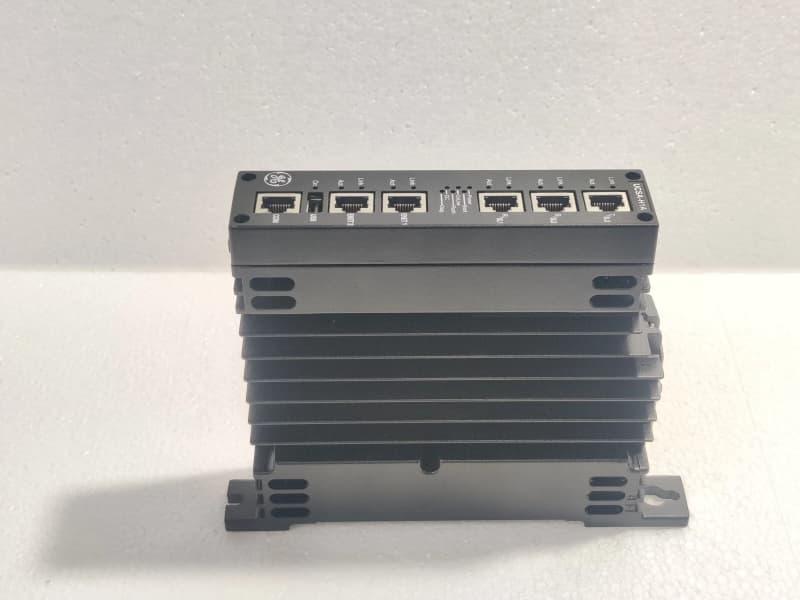

٣. تحمل درجات الحرارة: يتميز جهاز التحكم بتحمل قوي لدرجات الحرارة، مما يسمح له بالعمل بكفاءة في مجموعة واسعة من الظروف البيئية. يعمل بكفاءة في درجات حرارة تتراوح بين ٠ و٦٥ درجة مئوية. علاوة على ذلك، صُمم الجهاز دون الحاجة إلى مروحة تبريد، مما يُبسط تركيبه وصيانته مع الحفاظ على برودة تشغيلية مثالية.

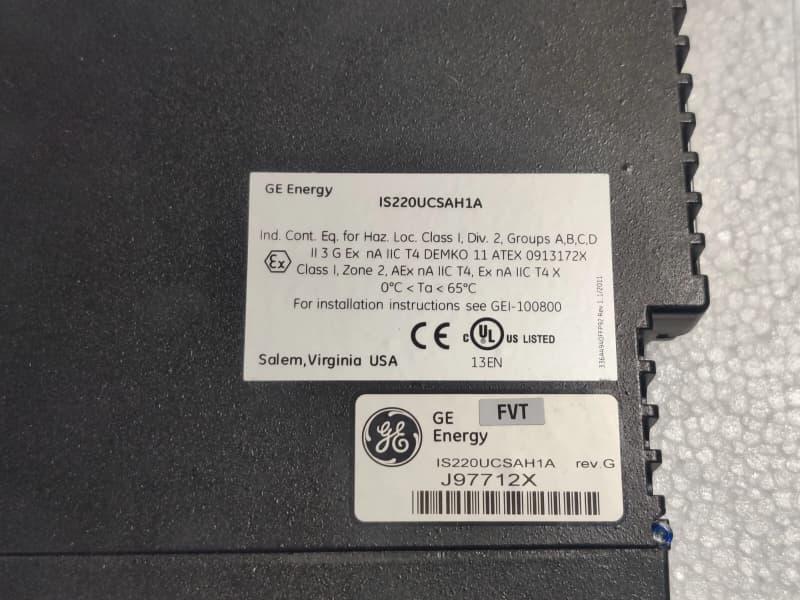

٤. البيئات الخطرة: وحدة التحكم مناسبة للاستخدام في البيئات الخطرة، ومتوافقة مع تطبيقات NFPA الفئة ١، القسم ٢. هذا يعني إمكانية استخدامها بأمان في المناطق التي تحتوي على مواد قابلة للانفجار، مما يزيد من نطاق استخدامها المحتمل.

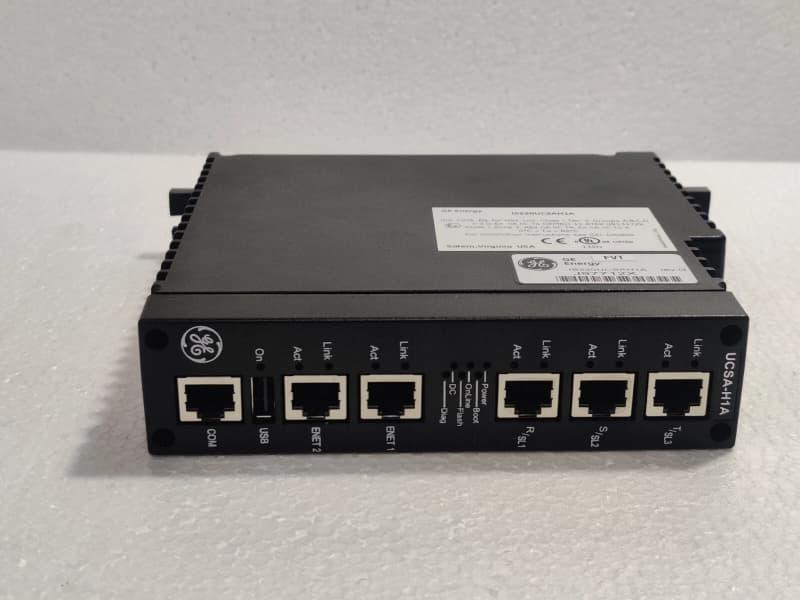

٥. توصيل اللوحة الأمامية: تتميز اللوحة الأمامية لوحدة التحكم بمجموعة من خيارات التوصيل سهلة الاستخدام. تتضمن ستة موصلات أنثى، مما يتيح توصيلات كابلات سهلة وآمنة. بالإضافة إلى ذلك، تم توفير منفذ USB لسهولة تبادل البيانات والتكوين. كما تتضمن اللوحة الأمامية سلسلة من مؤشرات LED التي توفر معلومات قيّمة حول حالة الوحدة وتشغيلها.

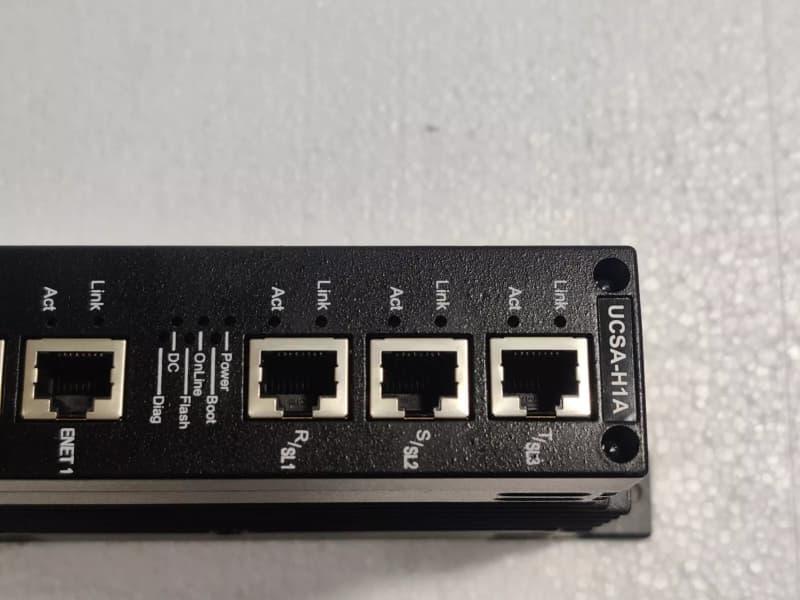

٦. مؤشرات LED: تُقدم مؤشرات LED على اللوحة الأمامية معلومات أساسية عن حالة وحدة التحكم. تُقدم مؤشرات LED للربط/التشغيل على الجانب الأيسر من اللوحة الأمامية معلومات آنية حول اتصال الشبكة. في منتصف اللوحة الأمامية، يوجد خط من مؤشرات LED مُسمى "الطاقة"، "التشغيل"، "متصل بالإنترنت". ، وميض، وتيار مستمر (يشير إلى حالة مصدر الطاقة)، وتشخيص الحالة. تُسهّل هذه المصابيح مراقبة حالة وحدة التحكم واكتشاف أي مشاكل.

٧. اتصال إيثرنت: يدعم توصيلات إيثرنت عبر موصلات جاك. تتيح هذه الميزة التكامل السلس مع أنظمة التحكم الأخرى، مثل أنظمة التحكم في الإثارة Mark VI وMark VIe وEX2100. كما تُسهّل التواصل مع محطات الصيانة والمشغلين، مما يتيح إمكانية المراقبة والتحكم عن بُعد.

رابط الورقة:

وحدة تحكم مدمجة GE IS220UCSAH1A ملف بي دي إف ورقة البيانات
