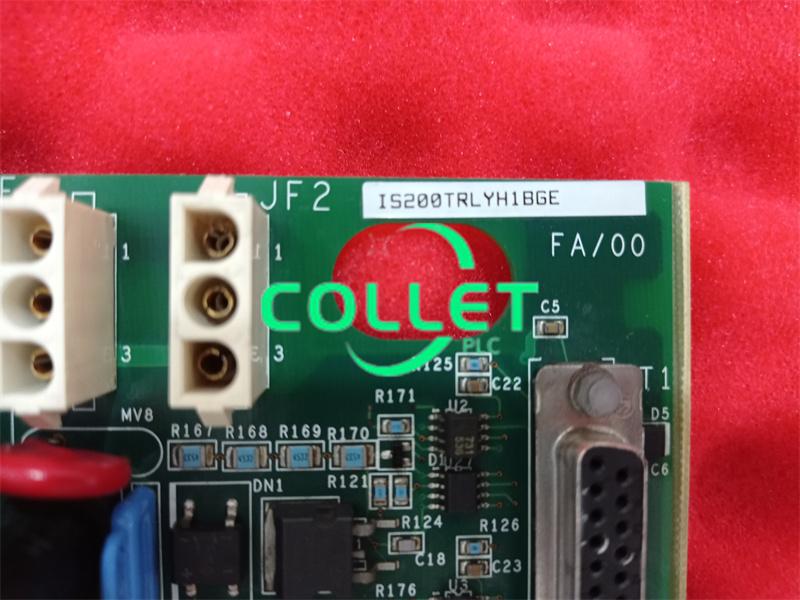

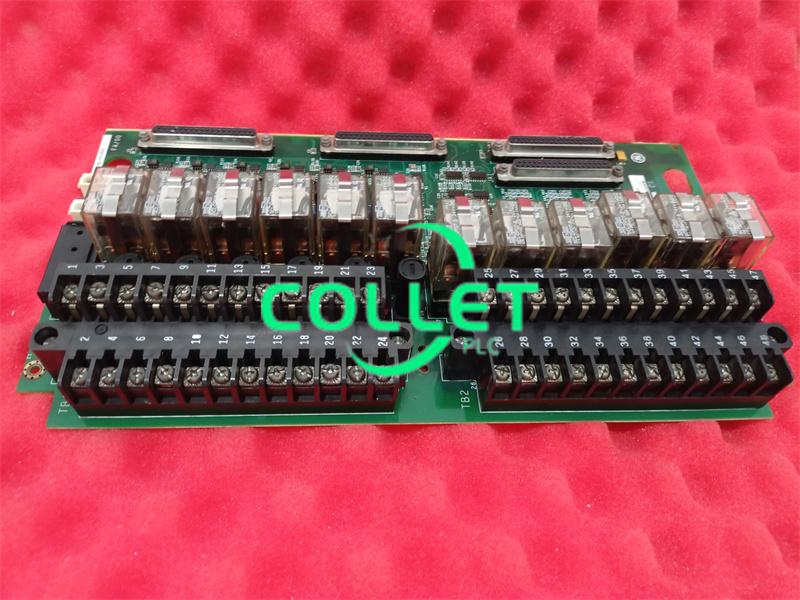

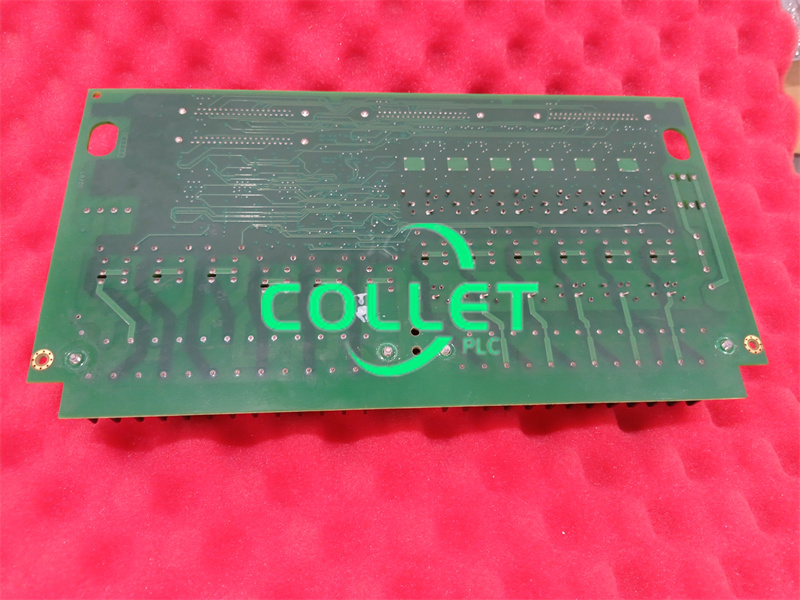

IS200TRLYH1BGG IS230TRLSH2B GE MKVIES TERMINATION BD.، لوحة التتابع

وصف:

يتوفر كشف جهد تلامس المُرحِّل مع لوحة طرفية اختيارية لمُرحِّل TRLYH1C. يعمل مُرحِّل TRLYH1C بواسطة VCCC (أو VCRC) بنفس طريقة TRLY، ويحتوي على نفس مُرحِّلات الإخراج الاثني عشر. يتم استشعار الجهد باستخدام 18 لوحة صغيرة لمراقبة الجهد كما هو موضح في الشكل أدناه. يمكن عزل مُراقبات الجهد الفردية عن طريق إزالة وصلة توصيل.
TRLYH1C هو نفس لوحة TRLY القياسية باستثناء ما يلي:
· تم إزالة ستة وصلات لتحويل مخرجات الملف اللولبي إلى نوع الاتصال الجاف. تم ربط هذه الوصلات بمراقبة الصمامات.
· تمت إزالة ملف مراقبة مرحل الإدخال من المرحلات الـ 12.
تمت إضافة مراقبة جهد تلامس المرحلات إلى المرحلات الاثني عشر. تتميز كل دائرة مراقبة بخاصية كبت الجهد، ويمكن عزلها بإزالة وصلة التوصيل المرتبطة بها.
· يتم تركيب مخمدات التردد العالي عبر أطراف NO وSol على دوائر تشغيل الملف اللولبي الستة وعلى الدائرة الخاصة، المخرج 12.
نطاقات جهد التلامس للشاشات هي كما يلي:
· 16-32 فولت تيار مستمر، اسميًا 24 فولت تيار مستمر
· 70-145 فولت تيار مستمر، الاسمي 125 فولت تيار مستمر
· 90-132 فولت جذر متوسط التربيع، الاسمي 115 فولت جذر متوسط التربيع، 47-63 هرتز
· 190-264 فولت جذر متوسط التربيع، الاسمي 230 فولت جذر متوسط التربيع، 47-63 هرتز
نطاقات الجهد العتبي للشاشات هي كما يلي:
· تطبيقات 24 فولت تيار مستمر: من 10 إلى 16 فولت تيار مستمر
· تطبيقات 125 فولت تيار مستمر: من 40 إلى 65 فولت تيار مستمر
· تطبيقات 115/230 فولت تيار متردد: 45 إلى 72 فولت تيار متردد
يتم تصفية حالة إدخال جهة الاتصال بواسطة البرنامج باستخدام تأخيرات الوقت.

سيناريوهات التطبيق

• أنظمة السلامة الخاصة بالتوربينات الغازية/التوربينات البخارية (مثل حماية الإغلاق في حالات الطوارئ).
• بدء وإيقاف التحكم في المعدات المساعدة (المضخات والمراوح وما إلى ذلك).
• تحويل الإشارة أو عزل المنطق.

السمات الجسدية

• تصميم معياري يتم توصيله بالفتحات المخصصة في رف Mark VI.
• قد تتضمن مؤشرات حالة LED، وجهات اتصال قابلة للتكوين (NO/NC)، وما إلى ذلك.

الأسئلة الشائعة:

1. هل يدعم IS200TRLYH1B التبديل السريع؟

لا يتم دعمه عادةً، ويجب إيقاف تشغيله.

2. كيفية اختبار التتابع؟

يمكن قياس استمرارية الاتصال باستخدام مقياس متعدد، أو يمكن التحقق من الإجراء عن طريق محاكاة إشارات الإدخال.

رابط الورقة:

IS200TRLYH1BGG IS230TRLSH2B GE MKVIES TERMINATION BD.، لوحة التتابع ملف بي دي إف ورقة البيانات
