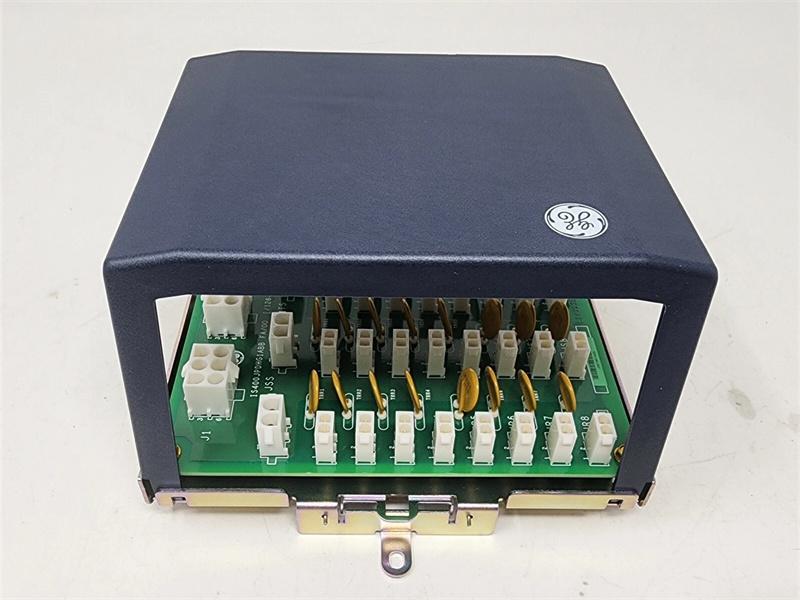

بطاقة توزيع GE MKVIES IS400JPDHG1ABB IS410JPDHG1A

وصف:

تُوفّر لوحة توزيع الطاقة عالية الكثافة (JPDH) طاقة تيار مستمر بجهد 28 فولت لـ 24 وحدة إدخال/إخراج Mark* VIe و3 مفاتيح إيثرنت من مصدر طاقة مستمر بجهد 28 فولت. يمكن توصيل وحدات JPDH إضافية في ترتيب متسلسل لتوفير الطاقة لمزيد من وحدات الإدخال/الإخراج حسب الحاجة. دائرة كل موصل وحدة إدخال/إخراج محمية بفيوز ذي معامل درجة حرارة موجب.

صُمم JPDH لتزويد وحدات الإدخال/الإخراج TMR بتوزيع طاقة تيار مستمر كافٍ بجهد ٢٨ فولت، مع توفير أقل مساحة ممكنة. يمكن توصيل وحدات JPDH إضافية في سلسلة متصلة عبر موصل J1X غير المزود بفيوز.

ملاحظة: يجب على المستخدم توفير حماية مناسبة لدائرة الفرع عند توصيل عدة موصلات JPDH. كل دبوس مُصنّف بـ ١٣ أمبير.

يوفر موصل J1 سداسي الدبابيس ثلاث تغذية تيار مستمر بجهد 28 فولت على ثلاثة دبابيس مختلفة لتوفير فائض ثلاثي. تيار العودة مشترك بين تغذية TMR وسلسلة الأقحوان، ويتم إدخاله على الدبابيس الثلاثة المتبقية. يوضح الشكل التالي كيفية توزيع طاقة التيار المستمر R وS وT بجهد 28 فولت بواسطة JPDH على وحدات الإدخال/الإخراج ومفاتيح الإيثرنت.

تحتوي لوحة JPDH على 24 دائرة إخراج متطابقة لتزويد وحدات الإدخال/الإخراج بالطاقة. تُزوّد كلٌّ من وحدات التغذية R وS وT ثماني دوائر بالطاقة. تتضمن كل دائرة وحدة إدخال/إخراج مصهرًا ذا معامل حرارة موجب لحماية الدوائر الفرعية. كما تحتوي اللوحة على ثلاث دوائر إخراج متطابقة غير مصهرة لتزويد كل مفتاح إيثرنت بالطاقة.

المادية والتركيب

• تصميم معياري: يمكن إدخاله في الفتحة المخصصة لرف Mark VIe (عادةً الفتحة المركزية أو فتحة الاتصالات).
• المؤشر: تعمل مصابيح الحالة LED (الطاقة، الاتصالات، الخطأ، وما إلى ذلك) على تسهيل التشخيص في الموقع.
• القدرة على التكيف مع البيئة: حماية من الدرجة الصناعية (مثل درجة حرارة التشغيل من -20 درجة مئوية إلى 60 درجة مئوية).

الميزات التقنية

• بروتوكول الاتصال:

1. يدعم Ethernet (TCP/IP) أو ناقل GE المخصص (مثل SRTP) للتواصل مع وحدات التحكم ذات المستوى الأعلى أو HMI.
2. قد يكون متوافقًا مع البروتوكولات الصناعية مثل IEC 61850 وModbus وما إلى ذلك (يلزم تأكيد التكوين).

• قدرة المعالجة: معالجة عالية السرعة لإشارات الإدخال/الإخراج الرقمية/التناظرية، ودعم الاستحواذ على البيانات المتزامنة متعددة القنوات.
• التصميم الزائد: تدعم بعض الموديلات التكوين المتكرر لضمان التبديل السلس في حالة الفشل.

الأسئلة الشائعة:

1. ما هو بديل IS400JPDHG1A؟

IS400JPDHG2A

2. ما هي ورقة البيانات الخاصة بـ IS400JPDHG2A؟

جي إي إتش-6721

ورقة البيانات الرابط:

بطاقة توزيع GE MKVIES IS400JPDHG1ABB IS410JPDHG1A ملف بي دي إف ورقة البيانات
