تصنيع
|
جنرال إلكتريك |
|
نموذج
|
IS200TBCIS2C
|
| رقم PN |
IS230TCISH6C
|
|
الكتالوج
|
مكفيز |
|
وصف
|
لوحة إدخال جهات الاتصال
|
| أصل |
الولايات المتحدة الأمريكية
|
| رمز النظام المنسق |
85389091
|
| البعد |
28*16*8 (سم)
|
| وزن | 1.0 كجم |
وصف:

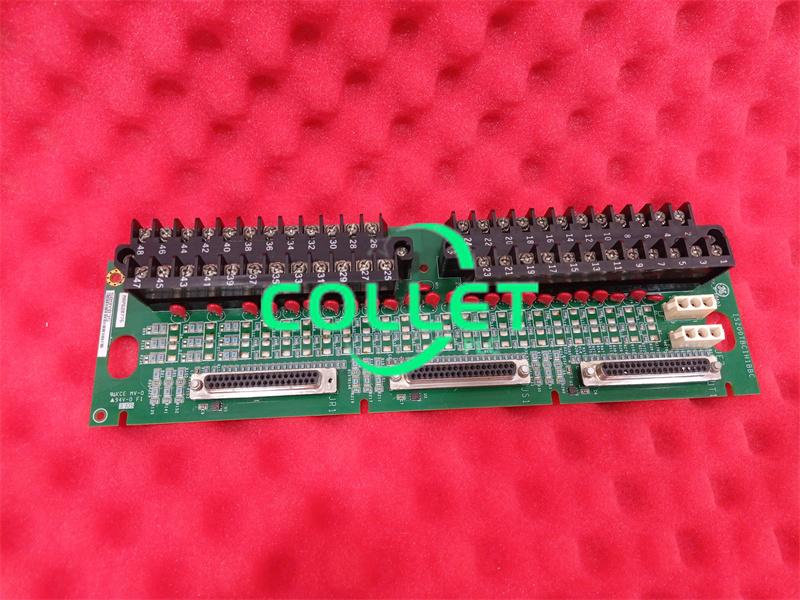

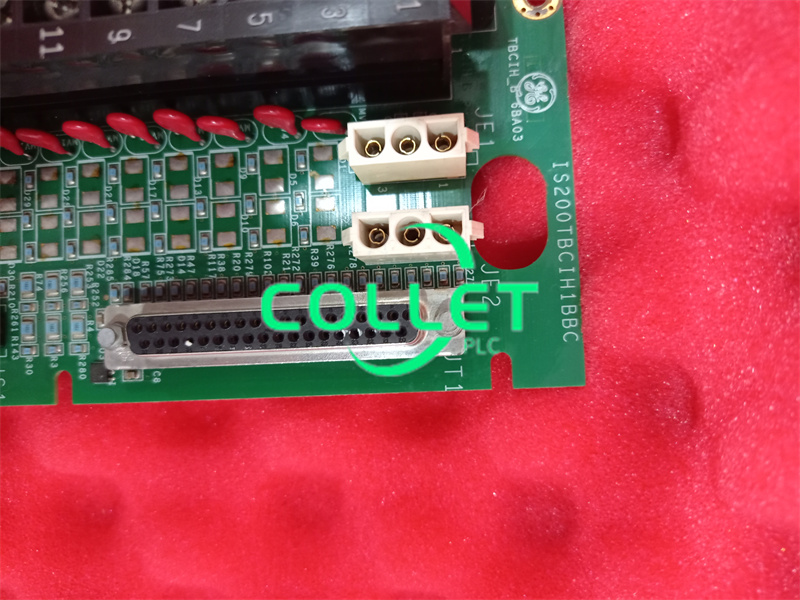

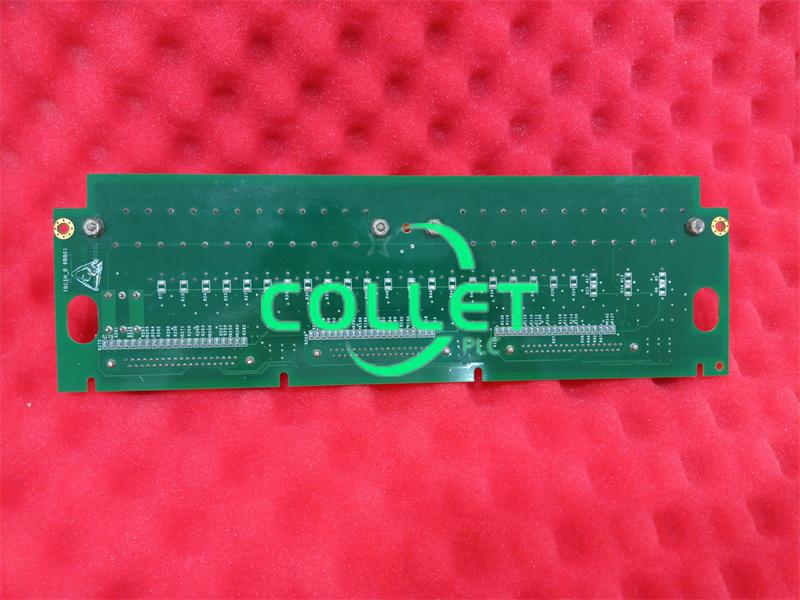

تقبل لوحة طرفية إدخال التلامس (TBCI) ٢٤ مدخل تلامس جاف، ويلزم لوحتان لدعم ٤٨ مدخلاً. تتحكم لوحة طرفية إخراج التتابع (TRLY) في ١٢ مرحلاً، وسيتم شرحها في القسم التالي.
يمرر مُتحكم VCCC جهد الدخل عبر عوازل بصرية، وينقل الإشارات عبر اللوحة الخلفية لـ VME إلى وحدة VCMI. ثم تُرسلها وحدة VCMI إلى وحدة التحكم. يوضح الشكل التالي عملية معالجة دخل التلامس.
تُغذى مدخلات التلامس الجاف TBCIH1 من مصدر طاقة عائم ١٢٥ فولت تيار مستمر (١٠٠ - ١٤٥ فولت تيار مستمر) من وحدة تحكم التوربين. تُحوّل محولات الطاقة مصادر الطاقة ١١٥/٢٣٠ فولت تيار متردد و/أو ١٢٥ فولت تيار مستمر إلى ناقل طاقة داخلي احتياطي ١٢٥ فولت تيار مستمر لتشغيل الإلكترونيات. يُحدَّد تيار ناقل الطاقة ١٢٥ فولت تيار مستمر في وحدة توزيع الطاقة قبل تغذية كل مدخل تلامس. تُغذى مدخلات التلامس الجاف TBCIH2 من مصدر طاقة عائم ٢٤ فولت تيار مستمر (١٨.٥ - ٣٢ فولت تيار مستمر).
المادية والتركيب
- حجم الوحدة: تصميم معياري Mark VI، يمكن تثبيته في فتحة محددة من الرف أو في صندوق كتلة طرفية منفصل.
- المؤشر: قد يكون مزودًا بمصابيح حالة LED (مثل الطاقة، والاتصالات، ومؤشر الخطأ).
- التعريف: يشير ملصق النموذج عادةً إلى المعلمات الرئيسية مثل نطاق الجهد وعدد القنوات (على سبيل المثال، IS200TBCIS2C 24VDC 16CH).
الميزات التقنية
- نوع الإشارة:
قد يشمل عزل المقرن الضوئي أو دوائر الترشيح لضمان استقرار الإشارة.
- طريقة الاتصال:
يعمل مع وحدات أخرى في رف Mark VI (مثل وحدة التنظيم IS200TREGH1B).
- المواصفات البيئية:
تصميم صناعي مناسب للبيئات القاسية مثل درجات الحرارة العالية والاهتزاز.
الأسئلة الشائعة:
1. ما هو بديل IS400JPDHG1A؟
IS200ERSCG1A
2. ما هي ورقة البيانات الخاصة بـ IS400JPDHG2A؟
جي إي إتش-6421
ورقة البيانات الرابط:
IS200TBCIS2CCD IS230TCISH6C لوحة إدخال تلامس GE MKVIES
ملف بي دي إف
ورقة البيانات
