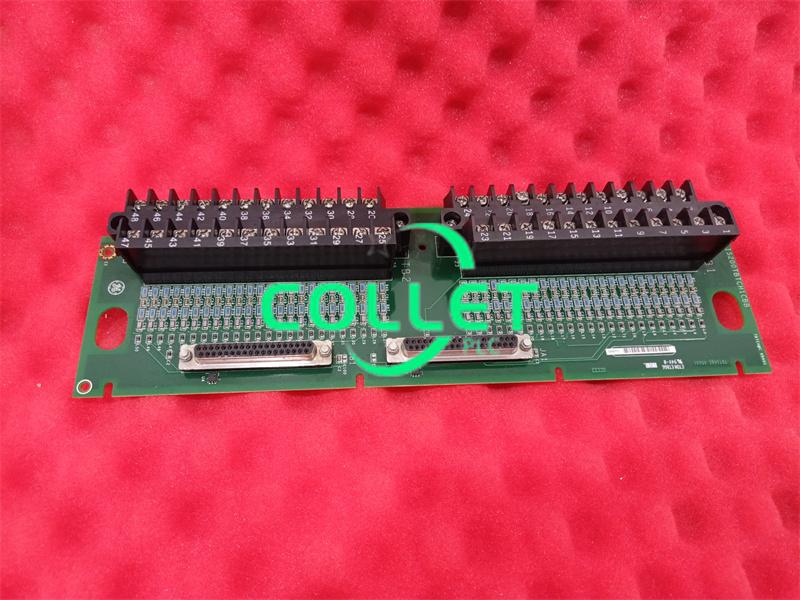

تصنيع
|
جنرال إلكتريك |
نموذج
|
IS200TBCIS2C
|
رقم PN |
IS230TCISH6C
|
الكتالوج
|
مكفيز |
وصف
|
لوحة إدخال جهات الاتصال
|
أصل |
الولايات المتحدة الأمريكية
|
رمز النظام المنسق |
85389091
|
البعد |
28*16*8 (سم)
|
وزن | 1.0 كجم |
وصف:
تقبل لوحة الإدخال التناظري (VAIC) 20 مدخلاً تناظرياً، وتتحكم في أربعة مخارج تناظرية. يتم توصيل عشرة مداخل ومخرجين بكل لوحة طرفية للإدخال التناظري (TBAI). تحتوي المداخل والمخارج على دوائر مانعة للضوضاء للحماية من ضوضاء الترددات العالية والارتفاع المفاجئ في الجهد. تربط الكابلات لوحة الطرفية بحامل VME حيث توجد لوحة معالج VAIC.
يُحوّل VAIC المُدخلات إلى قيم رقمية، وينقلها عبر اللوحة الخلفية VME إلى VCMI، ثم إلى وحدة التحكم. تُوزّع إشارات الإدخال على ثلاثة رفوف لوحات VME (R، S، وT) لتطبيقات TMR. يتطلب VAIC لوحتين طرفيتين لمراقبة 20 مُدخلاً.
ثلاثة مصابيح LED في أعلى اللوحة الأمامية لجهاز VAIC توفر معلومات الحالة. حالة التشغيل العادية هي ضوء أخضر وامض، وحالة الفشل هي ضوء أحمر ثابت. يكون ضوء LED الثالث مطفأً عادةً، ولكنه يعرض ضوءًا برتقاليًا ثابتًا في حال وجود حالة إنذار تشخيصي في اللوحة.
يحتوي كل مدخل تناظري على فحص حدود الأجهزة استنادًا إلى مستويات عالية ومنخفضة مُحددة مسبقًا (غير قابلة للتكوين) بالقرب من نهايات نطاق التشغيل. في حال تجاوز هذا الحد، تُضبط إشارة منطقية ويتوقف مسح المدخل. في حال ضبط أيٍّ من حدود الأجهزة للمدخل، يُصدر إنذار تشخيصي مُركب، L3DIAG_VAIC، يُشير إلى اللوحة بأكملها. تتوفر تفاصيل التشخيصات الفردية من صندوق الأدوات. يمكن تثبيت إشارات التشخيص بشكل فردي، ثم إعادة ضبطها باستخدام إشارة RESET_DIA.
يحتوي كل مدخل على فحص حدود النظام بناءً على مستويات عالية ومنخفضة قابلة للتكوين. يمكن استخدام هذه الحدود لتوليد الإنذارات، ويمكن تهيئتها للتفعيل/التعطيل، وللتثبيت/عدم التثبيت. يُعيد أمر RESET_SYS ضبط الحدود المتجاوزة. تجد تفاصيل التشخيص في دليل نظام GEH-6421D، المجلد الأول، الإصدار السادس، الفصل 8، استكشاف الأخطاء وإصلاحها والتشخيصات.
تحتوي لوحة طرفية TBAI على مُعرِّف خاص بها، والذي يتم التحقق منه بواسطة لوحة الإدخال/الإخراج. يُرمَّز مُعرِّف اللوحة في شريحة للقراءة فقط تحتوي على الرقم التسلسلي للوحة الطرفية، ونوع اللوحة، ورقم الإصدار، وموقع موصلات JR وJS وJT.
لوحة DTAI هي لوحة طرفية مدمجة ذات مدخلات تناظرية، مصممة للتركيب على سكة DIN. تحتوي اللوحة على 10 مدخلات تناظرية ومخرجين تناظريين، وتتصل بلوحة معالج VAIC بكابل 37 سنًا واحدًا. هذا الكابل مطابق للكابل المستخدم في لوحة طرفية TBAI الأكبر حجمًا. يمكن تكديس لوحات الطرفية عموديًا على سكة DIN لتوفير مساحة الخزانة.
يمكن توصيل لوحتي DTAI بوحدة VAIC للحصول على إجمالي ٢٠ مدخلًا تناظريًا وأربعة مخارج تناظرية. يتوفر إصدار Simplex فقط من هذه اللوحة.
تتطابق وظائف نظام كتم الضوضاء المدمج مع نظام TBAI. تُثبّت كتل طرفية عالية الكثافة من نوع Euro-Block بشكل دائم على اللوحة، مع وصلتين لولبيتين للتوصيل الأرضي (SCOM). تُعرّف شريحة تعريف مدمجة اللوحة لدى VAIC لأغراض تشخيص النظام.
المادية والتركيب
- تصميم الوحدة:
قد تكون مجهزة بمؤشرات حالة LED (الطاقة، الاتصالات، الخطأ).
- معلومات التعريف:
التطبيقات النموذجية
- التحكم في توربينات الغاز
مراقبة حالة كاشف اللهب
- نظام التوربينات البخارية
واجهة إرسال الضغط/درجة الحرارة
- التحكم في الآلات المساعدة لمحطة الطاقة
مدخل جهة اتصال الإنذار
الأسئلة الشائعة:
1. ما هو بديل IS200TBAIS1C؟
IS200TBAIS2C
2. ما هي ورقة البيانات الخاصة بـ IS200TBAIS1C؟
جي إي إتش-6421
