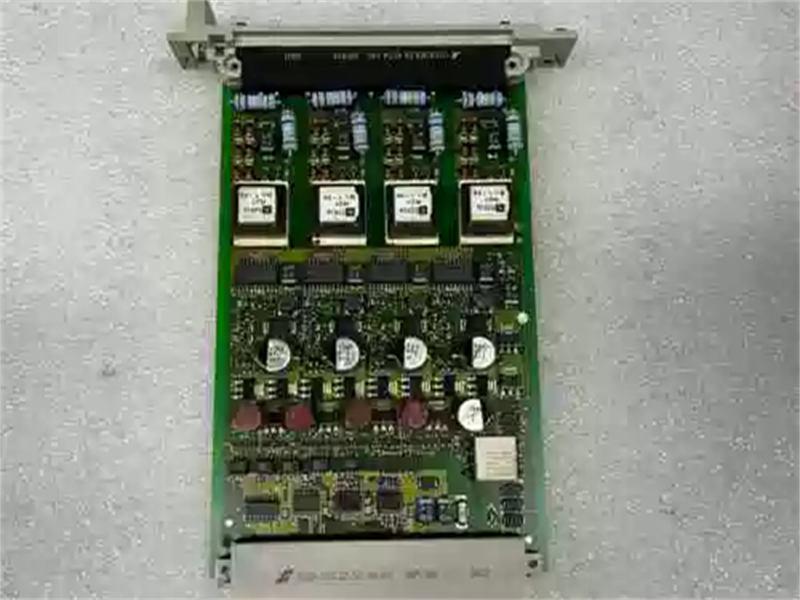

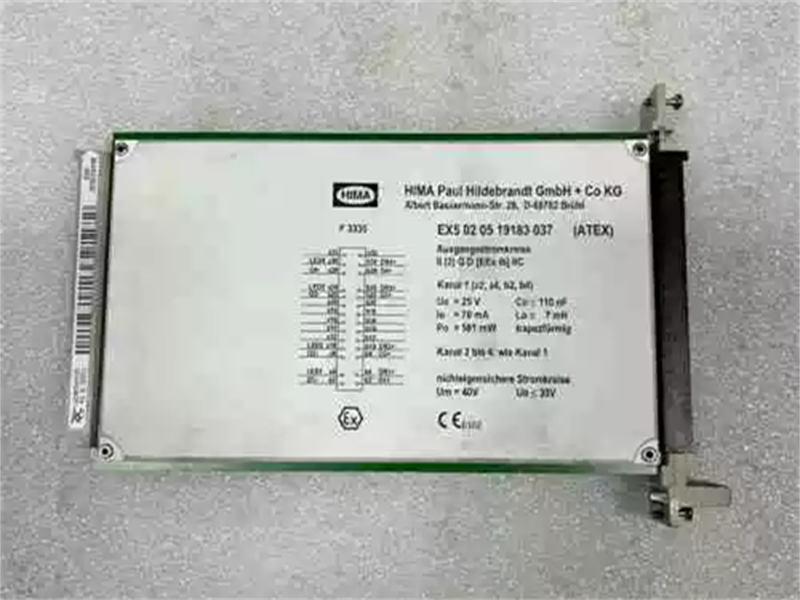

وحدة إخراج HIMA F3335 رباعية القنوات

وحدة HIMA F3335 هي وحدة إخراج رباعية القنوات معتمدة للاستخدام في تطبيقات السلامة حتى مستوى SIL 3 وفقًا لمعيار IEC 61508. صُممت هذه الوحدة خصيصًا للتحكم في صمامات الملف اللولبي الآمنة ذاتيًا، ولتزويد أجهزة الإرسال الآمنة ذاتيًا بتيار 0/4-20 مللي أمبير. تتيح هذه الوحدة تركيب الصمامات وأجهزة الإرسال في الأجواء القابلة للانفجار بدءًا من المنطقة 1.

سمات:

• تصميم آمن بطبيعته ومتعلق بالسلامة
  معتمد للاستخدامات المتعلقة بالسلامة حتى SIL 3 وفقًا للمعيار IEC 61508. حاصل على شهادة ATEX للمنطقة الخطرة Ex 1 ([EEx ib] IIC). أربعة مخارج جهد آمنة جوهريًا مع تحديد التيار، مناسبة للتحكم في الصمامات اللولبية وتزويد أجهزة الإرسال 0/4-20 مللي أمبير في المناطق الخطرة.

• خصائص المخرجات
  جهد الخرج الاسمي 19 فولت عند حمل 20 مللي أمبير؛ جهد بدون حمل 24 فولت؛ تيار قصر الدائرة 52 مللي أمبير (الوحدة مقاومة لقصر الدائرة). زمن التبديل حوالي 15 مللي ثانية؛ زمن إعادة الضبط من 35 إلى 270 مللي ثانية (يعتمد على الحمل). تعمل كل قناة بشكل مستقل.

• التشغيل الاحتياطي وتكامل النظام
  يمكن توصيل دائرتين إخراجيتين لوحدة أو وحدتين من وحدات F3335 بالتوازي لضمان التشغيل الاحتياطي. صُممت هذه الوحدة ليتم تركيبها في رف فرعي مقاس 19 بوصة مع تهوية قسرية (مروحة K9203 أو، في نظام H41q) (المروحة K9212 مباشرة أسفل الوحدة).

العلامة التجارية: هيما
الموديل: F3335
رقم القطعة: F3335
الكتالوج: نظام H41q
الوصف: وحدة إخراج رباعية القنوات، Ex i، ذات مستوى أمان يصل إلى SIL 3، للتحكم في الصمامات الآمنة جوهريًا وتزويد جهاز الإرسال بالطاقة
المنشأ: ألمانيا
رمز النظام المنسق: 85389091
الأبعاد: 12*8*6 (سم)
وزن: 2 كجم

ضمان الجودة:

س1: ما هو مستوى سلامة السلامة (SIL) للطائرة F3335؟
A1: تم اعتماد F3335 للتطبيقات المتعلقة بالسلامة حتى SIL 3 وفقًا لمعيار IEC 61508.

س2: هل يمكن استخدام جهاز F3335 في المناطق الخطرة؟
ج٢: نعم، لديه شهادة فحص النوع ATEX EC لـ [EEx ib] IIC، وهو مناسب لتطبيقات المنطقة 1. المخرجات آمنة بطبيعتها.

س3: ما أنواع الأجهزة الميدانية التي يمكن توصيلها؟
A3: يمكنه التحكم في صمامات الملف اللولبي الآمنة جوهريًا (انظر القائمة في ورقة البيانات) وتزويد أجهزة الإرسال الآمنة جوهريًا 0/4-20 مللي أمبير.

س4: هل تحتاج الوحدة إلى تبريد؟
ج٤: نعم، التهوية القسرية بواسطة مروحة (K9203 أو K9212) إلزامية. في الرف الفرعي H41q، يجب تركيب المروحة K9212 مباشرةً أسفل الوحدة.

س5: هل يمكن توصيل المخارج بالتوازي؟
ج5: نعم، يمكن توصيل دائرتين إخراج لوحدة واحدة أو وحدتين من وحدات F3335 بالتوازي للتشغيل الاحتياطي، مع مراعاة القيم القصوى المخفضة.
