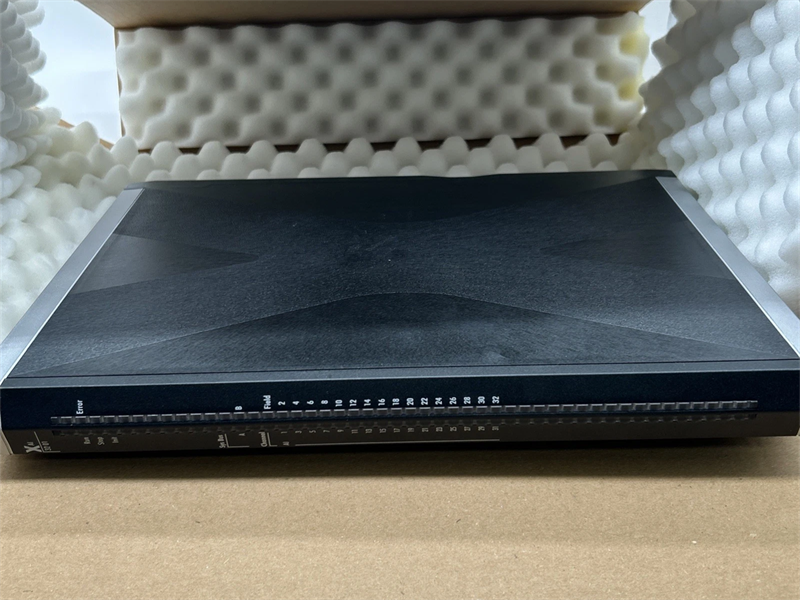

وحدة الإدخال التناظري HIMA X-AI 32 01

وحدة الإدخال التناظري X-AI 32 01 مخصصة للاستخدام في النظام الإلكتروني القابل للبرمجة (PES) HIMax.

يتم إدخال الوحدة في أي من فتحات اللوحة الأساسية باستثناء الفتحات المخصصة لوحدات ناقل النظام. لمزيد من المعلومات، يُرجى الرجوع إلى دليل النظام (HI 801 001 E).

تُستخدم الوحدة لتقييم ما يصل إلى 32 التناظري إشارات الإدخال.

الوحدة حاصلة على شهادة TÜV للتطبيقات المتعلقة بالسلامة حتى SIL 3 (IEC 61508 و IEC 61511 و IEC 62061) الفئة 4 و PL e (EN ISO 13849-1).

يرجى الرجوع إلى دليل السلامة الخاص بنظام HIMax (HI 801 003 E) لمزيد من المعلومات حول المعايير المستخدمة لاختبار واعتماد الوحدة ونظام HIMax.

وظيفة الأمان
تقوم الوحدة بقياس تيار الأجهزة المتصلة بدقة تتعلق بالسلامة، مما يوفر لجهاز الإرسال جهدًا أدنى مضمونًا.

يتم تنفيذ وظيفة السلامة وفقًا لمعيار SIL 3.

رد الفعل في حالة حدوث عطل
في حالة حدوث عطل، تعتمد الوحدة النمطية الحالة الآمنة وتقوم متغيرات الإدخال المعينة بنقل القيمة الأولية (القيمة الافتراضية = 0) إلى برنامج المستخدم.

يجب ضبط القيم الأولية على الصفر لضمان إرسال متغيرات الإدخال القيمة صفر إلى برنامج المستخدم في حال حدوث خطأ. إذا تم تقييم القيمة الخام بدلاً من قيمة العملية، فيجب على المستخدم برمجة وظيفة المراقبة والقيمة في حالة حدوث أخطاء من داخل برنامج المستخدم.

تقوم الوحدة بتفعيل مؤشر LED الخاص بالخطأ الموجود على اللوحة الأمامية.

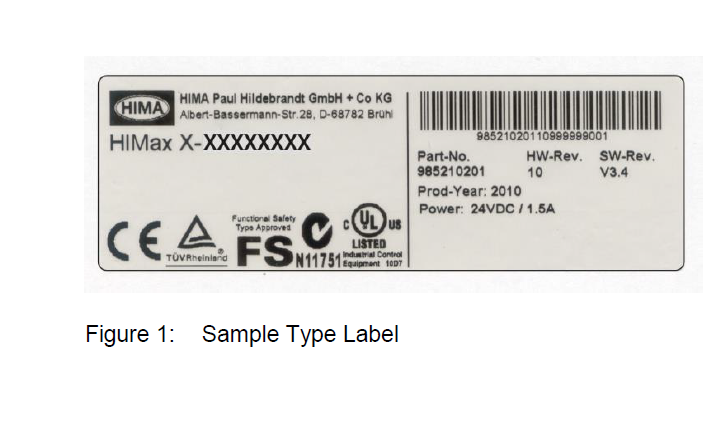

نوع الملصق

• يحدد تصنيف النوع التفاصيل المهمة التالية:
• اسم المنتج
• علامة المطابقة
• الرمز الشريطي (رمز ثنائي الأبعاد أو أحادي الأبعاد)
• رقم القطعة (رقم القطعة)
• فهرس مراجعة الأجهزة (HW Rev.)
• فهرس مراجعة البرامج (SW Rev.)
• جهد التشغيل (الطاقة)
• المواصفات الخارجية (إن وجدت)
• سنة الإنتاج (سنة الإنتاج:)

ضمان الجودة:

س1: ما هو مستوى سلامة السلامة (SIL) الخاص بـ X-AI 32 01؟
A1: تم اعتماد F3335 للتطبيقات المتعلقة بالسلامة حتى SIL 3 وفقًا لمعيار IEC 61508.

س2: هل يمكن استخدام جهاز X-AI 32 01 في المناطق الخطرة؟
ج٢: نعم، لديه شهادة فحص النوع ATEX EC لـ [EEx ib] IIC، وهو مناسب لتطبيقات المنطقة 1. المخرجات آمنة بطبيعتها.

س3: ما أنواع الأجهزة الميدانية التي يمكن توصيلها؟
A3: يمكنه التحكم في صمامات الملف اللولبي الآمنة جوهريًا (انظر القائمة في ورقة البيانات) وتزويد أجهزة الإرسال الآمنة جوهريًا 0/4-20 مللي أمبير.

س4: هل تحتاج الوحدة إلى تبريد؟
ج٤: نعم، التهوية القسرية بواسطة مروحة (K9203 أو K9212) إلزامية. في الرف الفرعي H41q، يجب تركيب المروحة K9212 مباشرةً أسفل الوحدة.

س5: هل يمكن توصيل المخارج بالتوازي؟
ج5: نعم، يمكن توصيل دائرتين إخراجيتين لوحدة واحدة أو وحدتين من وحدات X-AI 32 01 بالتوازي للتشغيل الاحتياطي، مع مراعاة القيم القصوى المخفضة.

وحدة الإدخال التناظري HIMA X-AI 32 01 ملف PDF ورقة البيانات
