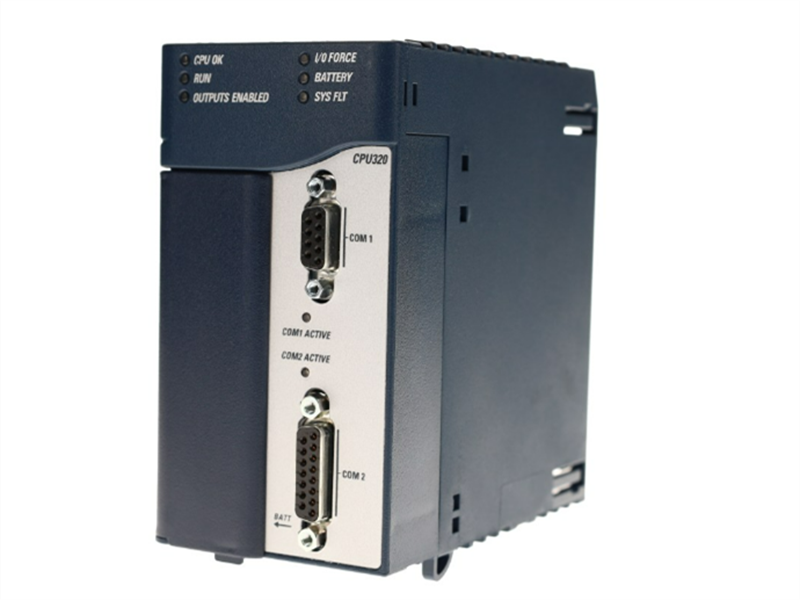

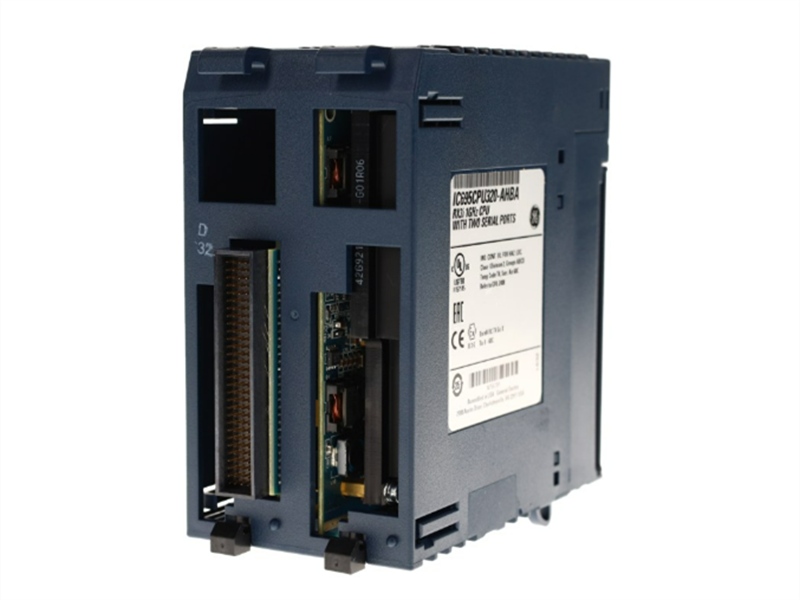

وحدة المعالجة المركزية IC695CPU320 GE PACSystems RX3i

وصف:

وحدة المعالجة المركزية GE IC695cPu320 هي وحدة معالجة مركزية عالية الأداء لمنصة PACSystems RX3i. تدعم هذه الوحدة أنظمة الأتمتة الصناعية المعقدة بفضل سرعة المعالجة العالية، وسعة الذاكرة الكبيرة، ومرونة الاتصال. يختارها المهندسون للتطبيقات التي تتطلب تحكمًا دقيقًا، ومنطقًا عالي السرعة، وأداءً موثوقًا.

حدود:

ذاكرة فلاش: ذاكرة مستخدم غير متطايرة سعة 64 ميجابايت
الحد الأقصى لكتل البرنامج: 512، الحد الأقصى لحجم الكتلة: 128 كيلوبايت
أداء سرعة تنفيذ العمليات المنطقية: 0.047 مللي ثانية لكل 1000 تعليمة
دقة الساعة: +2 ثانية/يوم
المنافذ التسلسلية: منفذان مستقلان من نوع RS-232/RS-485
معايير الاتصال: RS232، RS485
ناقل اللوحة الخلفية: دعم PCI من نوع RX3i و PCI التسلسلي من نوع 90-30
متطلبات الطاقة

• +3.3 فولت تيار مستمر: 1.0 أمبير اسمي
• +5 فولت تيار مستمر: 1.2 أمبير اسمي

سمات:

يمكن استخدام وحدة التحكم هذه للتحكم الفعال في الآلات والعمليات الصناعية. وهي تتميز بنقل البيانات عالي السرعة عبر فتحة PCI، وتدعم لوحة توصيل تسلسلية للترقية إلى نظام الإدخال/الإخراج من سلسلة 90-30.

يحتوي المعالج IC695CPU320-HS على منفذي اتصال مدمجين يدعمان معايير الاتصال RS232 وRS485. يستخدم هذان المنفذان بروتوكول سلسلة 90 (SNP) للتواصل مع محطات عمل البرمجة، وواجهات المستخدم الرسومية (HMIs)، وأنظمة التحكم الإشرافي وجمع البيانات (SCADA).

يحتوي المعالج IC695CPU320-HS على معالج Celeron M داخلي بسرعة معالجة 1 جيجاهرتز. ويضم ذاكرة مستخدم بسعة 65 ميجابايت، محجوزة لوحدات بطاريات الليثيوم الذكية المساعدة من سلسلة 90-30، برقمي الكتالوج IC695ACC302 وIC693ACC302 على التوالي. بالإضافة إلى ذلك، يحتوي على ذاكرة مستخدم من نوع ذاكرة فلاش غير متطايرة بسعة 64 ميجابايت. كما تدعم هذه الذاكرة إعادة تخصيص بيانات وذاكرة برامج بأحجام مخصصة، حيث تدعم ما يصل إلى 512 كتلة برمجية، بحد أقصى 128 كيلوبايت للكتلة الواحدة. يدعم المعالج IC695CPU320-HS معظم وحدات الإدخال/الإخراج لوحدات التحكم المنطقية القابلة للبرمجة (PLC) من سلسلة 90-30. توفر هذه الميزة مرونة عالية، وهي مفيدة للغاية عند ترقية وحدات التحكم المنطقية القابلة للبرمجة القديمة من سلسلة 90-30 إلى منصة التحكم الحديثة PACSystems RX3i. يُتيح ذلك عملية ترحيل تدريجية، حيث يتم أولاً ترحيل وحدة التحكم المنطقية القابلة للبرمجة (PLC) الحالية من نوع 90-30، ثم وحدات الإدخال/الإخراج. يدعم نظام PACSystems RX3i تعديل البرامج الثابتة.

وحدة GE Fanuc IC695CPU320-HS قادرة على تنفيذ 1000 تعليمة منطقية في 0.047 مللي ثانية. تدعم الوحدة 512 كتلة برمجية، ويبلغ الحد الأقصى لحجم الكتلة البرمجية 128 كيلوبايت. تحتوي الوحدة على منفذي اتصال مدمجين: RS-485 وRS-232. تشمل بروتوكولات الاتصال التسلسلي المدعومة SNP وSerial I/O وبروتوكول Modbus RTU slave.

تتصل وحدة IC695CPU320-HS بالمبرمجين وواجهات المستخدم الرسومية عبر منفذ تسلسلي باستخدام بروتوكول SNP Slave. كما تتصل هذه الوحدة بوحدة الخيارات الذكية ووحدات الإدخال/الإخراج عبر ناقل بيانات مزدوج. وتتراوح درجة حرارة التشغيل ضمن نطاق 0 إلى 60 درجة مئوية. تدعم وحدة IC695CPU320-HS كلاً من ناقل البيانات التسلسلي وناقل بيانات RX3i، حيث تسحب تيارًا مقداره 1 أمبير عند جهد 3.3 فولت تيار مستمر، وتيارًا مقداره 1.2 أمبير عند جهد 5 فولت تيار مستمر من ناقل البيانات. وتحتوي اللوحة الأمامية على ستة مؤشرات ضوئية لعرض حالة الوحدة.

رابط ورقة البيانات:

وحدة المعالجة المركزية IC695CPU320 GE PACSystems RX3i ملف PDF ورقة البيانات
