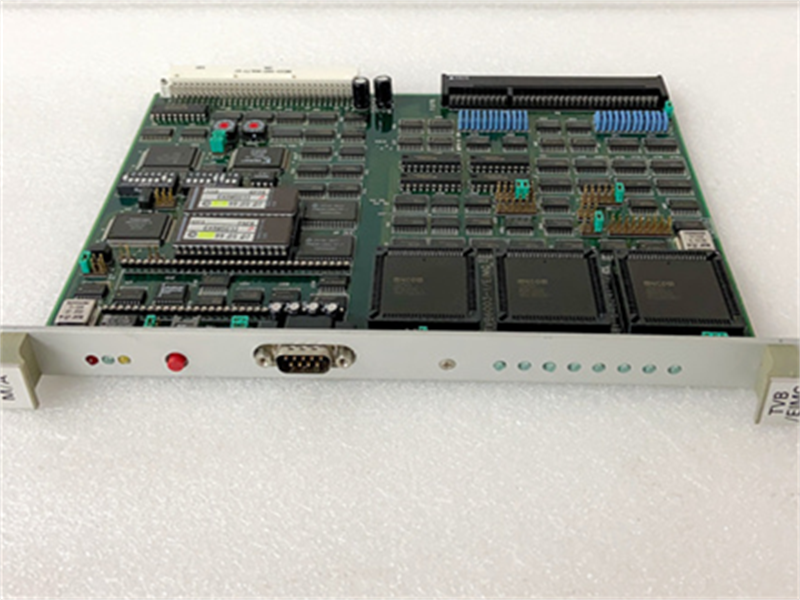

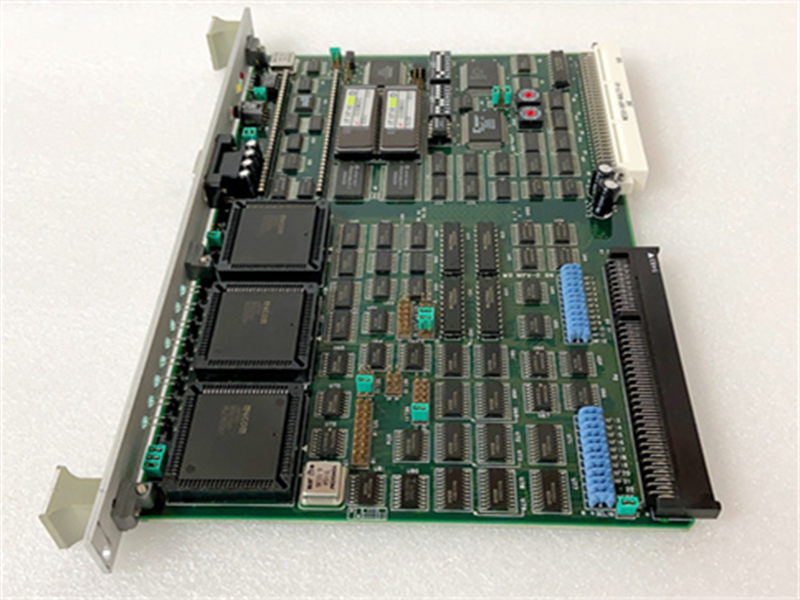

وحدة معالجة تناظرية من جنرال إلكتريك IS210BAPAH1A

وصف:

إن IS10BAPAH1A عبارة عن وحدة معالجة تناظرية من سلسلة Mark VI تم تصنيعها وتصميمها بواسطة شركة جنرال إلكتريك (GE) لاستخدامها في أنظمة التحكم في التوربينات الغازية GE Spedtronic.

تؤدي وحدة المعالجة التناظرية هذه دورًا محوريًا في إدارة وتنظيم الإشارات التناظرية المرتبطة بتشغيل التوربينات الغازية. تتطلب أنظمة التحكم في التوربينات الغازية مراقبة دقيقة وضبطًا مستمرًا لمختلف المعايير لضمان الأداء الأمثل والكفاءة والسلامة. تساعد وحدة المعالجة التناظرية في معالجة الإشارات التناظرية المستمرة الناتجة عن أجهزة الاستشعار والقياس في جميع أنحاء نظام التوربينات الغازية.

تعتمد منصة Mark VI على تصميم تحكم مركزي، حيث تتوسطها وحدة تحكم مركزية مزودة برف بطاقات VME يتسع لـ 13 أو 21 فتحة. ويمكن استخدام هذه المنصة لدمج أنظمة التحكم في وحدات الطاقة والمعدات المساعدة. في المقابل، تُعد منصة Mark VIe نظام تحكم موزع، حيث يتم توزيع معالجة التحكم في جميع أنحاء النظام عبر عُقد. ويتم التحكم في هذه العُقد بواسطة مُشغّل مركزي.

تم تصميم وحدة المعالجة التناظرية IS210BAPAH1A لتنظيم ومعالجة الإشارات التناظرية من أجهزة الاستشعار المختلفة المستخدمة في أنظمة التحكم في التوربينات الغازية والتوربينات البخارية.

قبل التحويل الرقمي، يتم التخلص من انحياز التيار المستمر وتضخيم مكونات التيار المتردد من خلال محول تناظري رقمي، مما يحسن الدقة. وهذا يضمن التحكم الدقيق ومراقبة المعايير الرئيسية مثل تدفق الوقود وعملية الاحتراق وسرعة التوربين.

حدود:

جهد الإدخال: 125 فولت تيار مستمر
جهد الخرج: 24 فولت تيار مستمر
درجة حرارة التشغيل: من -30 إلى +65 درجة مئوية
التركيب: سكة DIN
مصدر الطاقة: 28 فولت تيار مستمر، 0.5 أمبير تيار مستمر
مدخل الضغط: من 12 إلى 18.5 فولت تيار مستمر
خرج طاقة المستشعر: من 12 إلى 18.5 فولت تيار مستمر، من 2.9 إلى 4.3 مللي أمبير تيار مستمر
قنوات معالجة الإشارة التناظرية: 18
قنوات إدخال التحويل التناظري الرقمي: 24
سمات:

• واجهة المستشعر

تحتوي التوربينات الغازية على العديد من أجهزة الاستشعار التي تقيس معايير مثل درجة الحرارة والضغط والسرعة وتدفق الوقود. تتصل وحدة المعالجة التناظرية بهذه المستشعرات لاستقبال الإشارات التناظرية التي تمثل هذه الكميات الفيزيائية.

• تكييف الإشارات

قد تحتاج الإشارات التناظرية من أجهزة الاستشعار إلى تهيئة قبل استخدامها لأغراض التحكم. تتضمن وحدة المعالجة التناظرية مكونات مثل المضخمات والمرشحات والمحولات لتهيئة هذه الإشارات وتوسيع نطاقها بشكل مناسب.

• توليد إشارة التحكم

تُستخدم الإشارات التناظرية المُعالجة بعد ذلك لتوليد إشارات تحكم تُنظم جوانب مختلفة من تشغيل التوربين الغازي. وقد يشمل ذلك ضبط معدلات تدفق الوقود، أو التحكم في عملية الاحتراق، أو إدارة سرعة التوربين.

• التحكم بالتغذية الراجعة

تستخدم أنظمة التحكم في السلاحف عادةً حلقات التغذية الراجعة لمراقبة أداء السلاحف باستمرار وإجراء تعديلات فورية. وقد تلعب وحدة المعالجة التناظرية دورًا في معالجة إشارات التغذية الراجعة للحفاظ على تشغيل مستقر وفعال.

• الكشف عن الأخطاء والتشخيص

يمكن برمجة المعالجات التناظرية لتحليل الإشارات التناظرية بحثًا عن أي خلل قد يشير إلى وجود أعطال أو اضطرابات في النظام. يُعدّ الكشف المبكر عن المشكلات أمرًا بالغ الأهمية لمنع حدوث أضرار وضمان موثوقية التوربين.

• التوافق مع الأنظمة الرقمية

على الرغم من أهمية المعالجة التناظرية، فإن أنظمة التحكم الحديثة في التوربينات الغازية غالبًا ما تدمج المكونات التناظرية والرقمية. قد تتصل وحدة المعالجة التناظرية بوحدات التحكم الرقمية وأنظمة الاتصالات لتبادل المعلومات وتنفيذ استراتيجيات تحكم منسقة.

الأسئلة الشائعة:

1. كيف تشارك وحدة المعالجة التناظرية في توليد إشارات التحكم في التوربينات الغازية؟

تستخدم هذه الوحدة إشارات تناظرية مُعالجة لتوليد إشارات تحكم تؤثر على جوانب رئيسية من تشغيل التوربينات الغازية. وقد يشمل ذلك ضبط تدفق الوقود، وإدارة عملية الاحتراق، والتحكم في سرعة التوربين للحفاظ على الكفاءة والاستقرار.

2. ما هو الغرض الأساسي من لوحة IS210BAPAH1A؟

يتمثل الغرض الأساسي من لوحة IS210BAPAH1A في تهيئة الإشارات التناظرية عن طريق إزالة الانحياز DC وتضخيم مكونات AC، وبالتالي زيادة الدقة إلى أقصى حد.
3. كم عدد قنوات معالجة الإشارة التناظرية التي يحتوي عليها جهاز IS210BAPAH1A؟

يحتوي جهاز IS210BAPAH1A على 18 قناة لتكييف الإشارة التناظرية.
4. كم عدد قنوات الإدخال A/D التي يدعمها IS210BAPAH1A؟

يدعم جهاز IS210BAPAH1A 24 قناة إدخال A/D.
5. ما هو دور طبقات الإيثرنت المادية PHY0 و PHY1 في IS210BAPAH1A؟

تعمل طبقات الإيثرنت المادية PHY0 و PHY1 في IS210BAPAH1A على تسهيل اتصال البيانات والتكامل مع نظام التحكم.
6. ما هو دور IS210BAPAH1A في نظام التحكم في التوربينات الغازية؟

يُعد جهاز IS210BAPAH1A بالغ الأهمية في إدارة وتنظيم الإشارات التناظرية المتعلقة بتشغيل التوربينات الغازية.
7. كيف يُحسّن IS210BAPAH1A كفاءة التوربينات الغازية؟

يعمل جهاز IS210BAPAH1A على تحسين كفاءة التوربينات الغازية من خلال تنظيم الإشارات التناظرية بدقة، مما يزيد من الدقة والوضوح.

رابط ورقة البيانات:

وحدة معالجة تناظرية من جنرال إلكتريك IS210BAPAH1A ملف PDF ورقة البيانات
