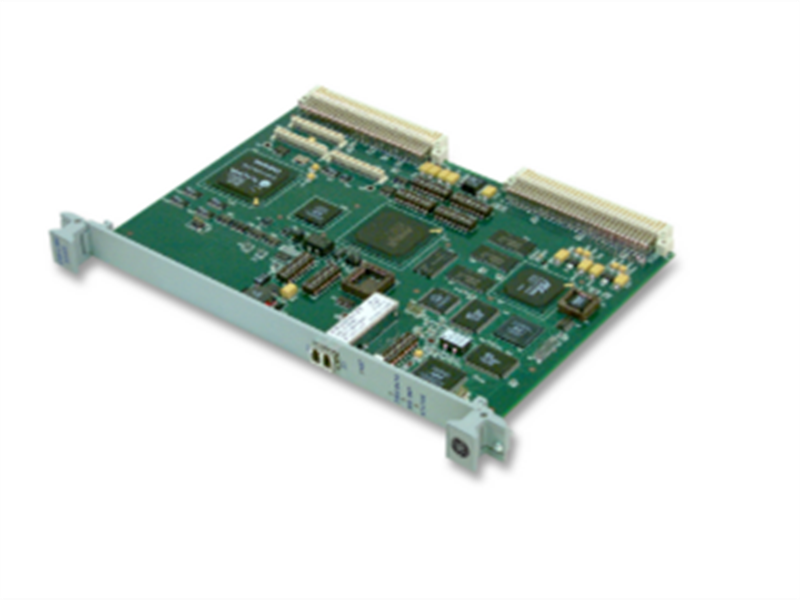

بطاقة عقدة الذاكرة العاكسة VMIC VMIVME-5565-110 GE Fanuc

وصف:

بطاقة GE VMIVME-5565 هي بطاقة عقدة ذاكرة انعكاسية فائقة السرعة للألياف الضوئية (RFM) مصممة لأنظمة WEbus، وتوفر نقل بيانات حتمي ومنخفض الكمون للتطبيقات الموزعة التي تتطلب مزامنة بيانات عالية السرعة.

تتيح هذه التقنية للشبكة الموزعة تبادل البيانات في الوقت الفعلي بمعدل ثابت، بغض النظر عن بنية ناقل البيانات وأنظمة التشغيل. وتعتمد على منصة أجهزة مبتكرة وفعّالة التصميم، سهلة الاستخدام، وتوفر مسافة أكبر بين العقد، ومقاومة عالية للتشويش، وإمكانية تجاوز العقدة اختيارياً، دون أي عبء برمجي إضافي. ما عليك سوى القراءة والكتابة إلى الذاكرة المدمجة، وسيتولى متحكم عقدة الذاكرة العاكسة باقي العمليات.

توفر بطاقة عقدة الذاكرة العاكسة VME-5565 واجهة عالية السرعة ومنخفضة زمن الوصول وحتمية تسمح بمشاركة البيانات بين ما يصل إلى 256 نظامًا مستقلاً (عقدة) بمعدلات تصل إلى 170 ميجابايت/ثانية.

يمكن تهيئة كل لوحة ذاكرة عاكسة بذاكرة SDRAM مدمجة بسعة 64 ميجابايت أو 128 ميجابايت. توفر ذاكرة SDRAM المحلية سرعة قراءة عالية للبيانات المخزنة. تُخزن عمليات الكتابة في ذاكرة SDRAM المحلية وتُبث عبر مسار بيانات عالي السرعة بالألياف الضوئية إلى عقد الذاكرة العاكسة الأخرى. يتم نقل البيانات بين العقد بشفافية برمجية، لذا لا حاجة إلى أي تكلفة إضافية للإدخال/الإخراج. تعمل مخازن FIFO للإرسال والاستقبال على تخزين البيانات مؤقتًا خلال فترات ذروة معدلات نقل البيانات لتحسين أداء المعالج والناقل والحفاظ على إنتاجية عالية للبيانات.

تحديد:

رقم القطعة: VMIVME-5565

عامل الشكل: وحدة VMEbus 6U
الموصلات: موصلات VMEbus P1 و P2، موصل الألياف الضوئية
متطلبات الطاقة: +5 فولت، +12 فولت، و-12 فولت
استهلاك الطاقة: 5 واط
درجة حرارة التشغيل: من 0 درجة مئوية إلى 55 درجة مئوية
درجة حرارة التخزين: من -40 درجة مئوية إلى 85 درجة مئوية
الرطوبة: من 5% إلى 95% بدون تكثف

سمات:

- معدل نقل البيانات عبر الشبكة من 43 ميجابايت/ثانية (حزم بيانات بحجم 4 بايت) إلى 170 ميجابايت/ثانية (حزم بيانات بحجم 64 بايت)
- اتصال بالألياف متعددة الأنماط حتى 300 متر، والألياف أحادية النمط حتى 10 كيلومترات
- تُكتب البيانات في الذاكرة في عقدة واحدة أيضًا في الذاكرة في جميع العقد الموجودة على الشبكة
- شبكة ألياف بصرية عالية السرعة وسهلة الاستخدام (2.12 جيجا باود تسلسليًا)
معدل نقل البيانات عبر VME هو 40 ميجابايت
ذاكرة SDRAM عاكسة بسعة 64 ميجابايت أو 128 ميجابايت
- شبكة ألياف بصرية عالية السرعة وسهلة الاستخدام (2.12 جيجا باود تسلسليًا)
- تُكتب البيانات في الذاكرة في عقدة واحدة أيضًا في الذاكرة في جميع العقد الموجودة على الشبكة
- ما يصل إلى 256 عقدة
- حجم الحزمة الديناميكي، من 4 إلى 64 بايت من البيانات
- معدل نقل البيانات عبر الشبكة من 43 ميجابايت/ثانية (حزم بيانات بحجم 4 بايت) إلى 174 ميجابايت/ثانية (حزم بيانات بحجم 64 بايت)
- قناتان مستقلتان للوصول المباشر إلى الذاكرة
- يمكن لأي عقدة على الشبكة أن تُحدث مقاطعة في أي عقدة أخرى على الشبكة أو في جميع عقد الشبكة بأمر واحد
- اكتشاف الأخطاء
- وضع نقل البيانات الاحتياطي لزيادة كبح الأخطاء
-لا توجد تكاليف إضافية للمعالج
- لا يوجد تدخل للمعالج في تشغيل الشبكة
يتضمن برنامج تشغيل الشبكة والذاكرة المشتركة -VMISFT-RFM2G
- دعم أنظمة التشغيل Windows NT® و Windows® 2000 و VxWorks® و Linux

رابط ورقة البيانات:

بطاقة عقدة الذاكرة العاكسة VMIC VMIVME-5565-110 GE Fanuc ملف PDF ورقة البيانات
