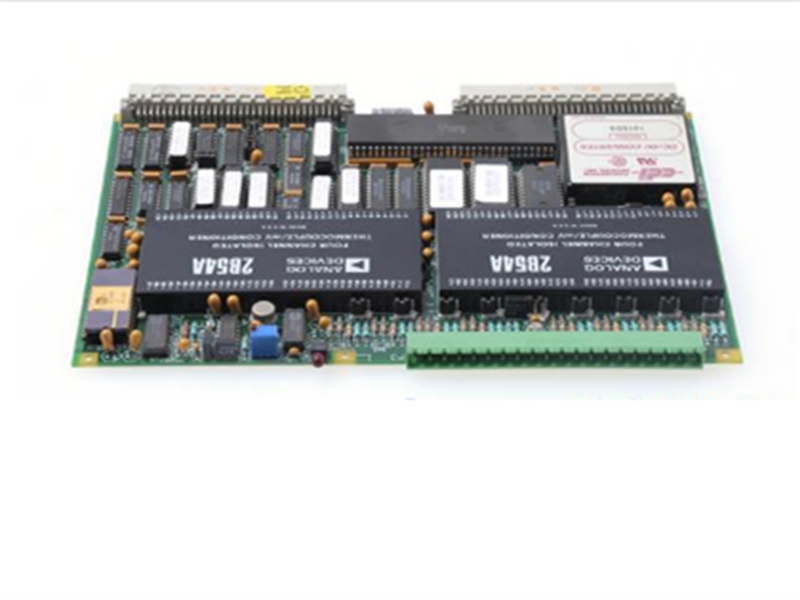

VMIC VMIVME-3230 لوحة مزدوجة حرارية GE Fanuc ذات 8 قنوات

وصف:

هذه الوحدة هي VMIC/GE Fanuc VMIVME-3230 وهي عبارة عن لوحة إدخال منخفضة المستوى ذات 8 قنوات، مصممة للاستخدام مع مدخلات المزدوجات الحرارية.

تقوم اللوحة بتعويض وصلة المرجع لدرجات الحرارة المنخفضة، وتوفر إمكانية ضبط خطية الإشارة لمجموعة متنوعة من المنتجات المتكاملة مع المزدوجات الحرارية. جميع مداخل VMIVME-3230 مُفلترة ومعزولة، مما يضمن حماية مداخل هذا الطراز من أي زيادة محتملة في الجهد. كما يتوفر لهذا الطراز تكوين اختياري يوفر مداخل عالية المستوى.

يتم توصيل المزدوجات الحرارية في كتلة طرفية لولبية تتصل مباشرة بموصل P3 الموجود على اللوحة الأمامية.

تم تجهيز وحدة VMIVME-3230 بمُعدِّل عنوان ناقل VME، القادر على فك تشفير أي من منافذ الإدخال/الإخراج. كما يوجد وحدة توصيل واحدة لدعم الوصول الإشرافي المختصر.

صُممت هذه الوحدة بوظائف تطبيقية لمراقبة قياس درجة الحرارة، بالإضافة إلى إدارة أنظمة التحكم الصناعية. وتتضمن مجموعة من وظائف أجهزة القياس الآلية، ووحدة استقبال تيار حلقي مدمجة.

تحديد:

رقم القطعة: VMIVME-3230

نطاق درجة الحرارة: من -200 درجة مئوية إلى +1372 درجة مئوية (مزدوج حراري من النوع K)
خطأ الخطية: <0.1%FS (النطاق الكامل)
استقرار طويل الأمد: الانحراف ≤ 0.1 درجة مئوية/سنة
درجة حرارة التشغيل: من -40 درجة مئوية إلى +70 درجة مئوية (يتطلب وحدة تبديد الحرارة)
مناعة ضد التداخل: حماية من التفريغ الكهروستاتيكي بجهد 4 كيلو فولت، متوافقة مع معيار IEC 61000-4-2
القوة الميكانيكية: مقاومة الاهتزاز 10 غرام (10-2000 هرتز)، مقاومة الصدمات 50 غرام

سمات:

-(8) قنوات إدخال تفاضلية معزولة
-حاسوب صغير مدمج ذو 16 بت
- يقبل أنواعًا متعددة من المزدوجات الحرارية في وقت واحد
محول تناظري/رقمي، 12 بت مع علامة زائد
-تعويض وصلة التبريد المحلية أو البعيدة

رابط ورقة البيانات:

لوحة المزدوجات الحرارية VMIC VMIVME-3230 GE Fanuc ذات 8 قنوات ملف PDF ورقة البيانات
