IC752SPL013 GE EX2100، مجموعة لوحة المفاتيح

وصف:

يمكن استبدال وحدة لوحة المفاتيح أثناء تشغيل جهاز EX2100. أما جميع اللوحات والمكونات الأخرى، فيجب استبدالها فقط عند فصل الطاقة عن جهاز EX2100.

لتغيير لوحة المفاتيح

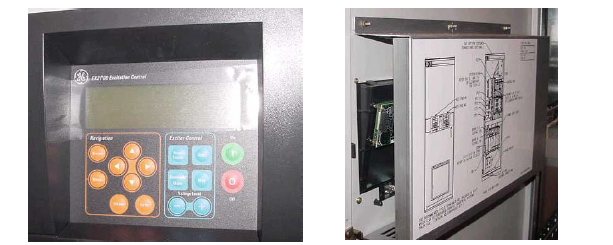

1. قم بإزالة الصواميل الستة التي تثبت الغطاء الواقي للوحة المفاتيح وقم بإزالته من الجزء الخلفي من باب الخزانة (انظر الشكل 3-2).
2. افصل جميع الكابلات عن لوحة المفاتيح.
3. قم بإزالة براغي تثبيت لوحة المفاتيح ثم قم بإزالة لوحة المفاتيح.
4. قم بتوجيه لوحة المفاتيح الجديدة في نفس موضع اللوحة التي تمت إزالتها، وقم بتثبيتها باستخدام البراغي التي تمت إزالتها في الخطوة 3.
5. قم بربط الأجزاء المعدنية وفقًا للجدول 3-1.
6. أعد تركيب غطاء الحماية للوحة المفاتيح الذي تمت إزالته في الخطوة 1.

الأسئلة الشائعة:

1. هل شاشة لوحة المفاتيح/DDI مطفأة في IC752SPL013؟
1. هل تم توصيل المقابس بشكل صحيح؟

2. تحقق من مؤشرات الجهد الكهربائي الموجودة على لوحة EPSM.

3. تحقق من لوحة DSPX للتأكد من عملها بشكل صحيح.
4. استبدل لوحة DSPX أو لوحة المفاتيح/DDI.

2. لوحة المفاتيح/DDI IC752SPL013 غير فعالة، ولا تظهر أي أخطاء؟
1. هل تم إدخال المقابس بشكل صحيح؟
2. تحقق من لوحة DSPX للتأكد من عملها بشكل صحيح.
3. استبدل لوحة DSPX أو لوحة المفاتيح/DDI.

رابط ورقة البيانات:

IC752SPL013 GE EX2100، مجموعة لوحة المفاتيح ملف PDF ورقة البيانات
