التصنيع
|
جنرال إلكتريك |
|
نموذج
|

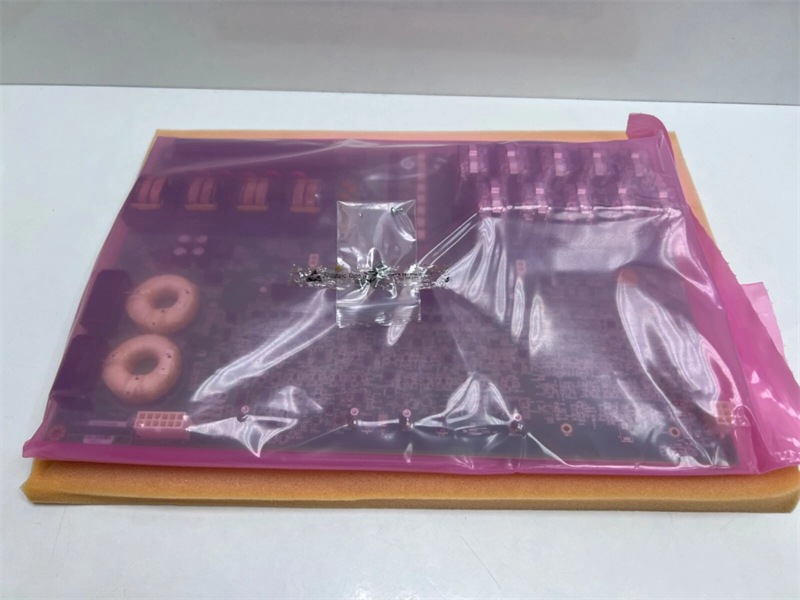

IS200ESYSH1A |
| رقم القطعة | IS200ESYSH1A |
|
الكتالوج
|
EX2100e
|
|
وصف
|
بطاقة إدخال/إخراج النظام TMR
|
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091
|
| الأبعاد |
33*18*8 (سم)
|
| وزن | 1.3 كجم |
وصف:
يُعدّ طراز IS200ESYSH1A جزءًا من سلسلة طرازات وحدة التحكم بالإثارة EX2100e التي تنتجها شركة جنرال إلكتريك للأنظمة الصناعية. ويُعرف هذا الطراز اختصارًا باسم ESYS، وهو اختصار لـ EX2100e System Interface Board for Customer I/O.
يتوفر نظام منظم الجهد EX2100e بتكوينات متعددة لتوفير مرونة في التحكم لأنظمة الثايرستور ومنظمات الجهد. بالنسبة لأنظمة منظمات الجهد الصغيرة، تستخدم وحدتا تحويل طاقة بتقنية تعديل عرض النبضة (PWM) ترانزستورات ثنائية القطب ذات بوابة معزولة (IGBT) لتوفير خرج اسمي يصل إلى 35 أمبير أو 120 أمبير. تدعم هذه الأنظمة التطبيقات التالية:
• منظم محولات التيار المشبع / محولات جهد الطاقة (SCT/PPT)
• منظم الإثارة بدون فرش
• منظم الإثارة الدوار للتيار المستمر (dc)
في تطبيقات منظم الجهد SCT/PPT ومنظمات جهد الإثارة الدوارة للتيار المستمر، يمكن لنظام منظم الجهد EX2100e تقليل تأثير ثابت زمن الإثارة. فهو يتضمن قياسًا مباشرًا لجهد مجال المولد وتيار المجال لتعزيز سرعة الاستجابة للتغيرات العابرة في النظام.
تتألف البنية من وحدة تحكم واحدة مزودة بوحدة تحكم طاقة واحدة (PCM)، أو وحدتي تحكم مزودتين بوحدتي تحكم طاقة، وتشمل نظامًا فرعيًا لواجهة المستخدم، وواجهة تشخيص محلية اختيارية للمشغل (شاشة لمس)، وواجهة تحكم عن بُعد اختيارية للمشغل (COI) مزودة بشاشة لمس، ووحدة إدخال طاقة للتحكم، ووحدة تحكم الطاقة (PCM). تتكون وحدة تحكم الطاقة (PCM) من نظام فرعي لواجهة الجسر، وجسر طاقة، وشبكات ترشيح اختيارية للتيار المتردد والتيار المستمر، وأجهزة عزل للتيار المتردد و/أو التيار المستمر. ولتوسيع إمكانيات الإدخال والإخراج، يمكن إضافة وحدات إدخال/إخراج VersaMax® أو Mark* VIe للتحكم عبر شبكة IONet.
يدعم نظام منظم الجهد EX2100e الاتصال بشبكة المنطقة المحلية (LAN) عبر الإيثرنت مع ما يلي:
• أنظمة التحكم في التوربينات وأنظمة التحكم الصناعية، وواجهة المستخدم الرسومية، ونظام تسجيل البيانات القائم على برنامج Proficy*، ونظام تسجيل البيانات القائم على واجهة البرمجة (PI)، ونظام المراقبة في الموقع (OSM)، وCOI
• وحدات إدخال/إخراج موسعة تستخدم بروتوكول بيانات الإيثرنت العالمي (EGD)
• نظام التحكم الموزع للعميل عبر الإيثرنت أو وحدة طرفية عن بعد (RTU) عبر الإيثرنت أو مودبوس إيثرنت
• تطبيق ToolboxST*
• دعم GE في الموقع* للمراقبة والتشخيص
صُممت وحدة IS200ESYSH1A للتعامل مع جميع عمليات الإدخال والإخراج اللازمة. يشمل ذلك مدخلات محولات الجهد والتيار، ومخرجات المرحلات العامة ومرحلات الفصل، ومدخلات ومخرجات تناظرية، بالإضافة إلى مدخلات التحكم الرقمية. تتم هذه العمليات عبر لوحات طرفية مثبتة على لوحة ESYS من خلال شرائط التوصيل الخاصة بها، والتي توفر وصلات طرفية. عادةً ما تكون هذه اللوحات الفرعية من نوع HSSL أو HSLA.

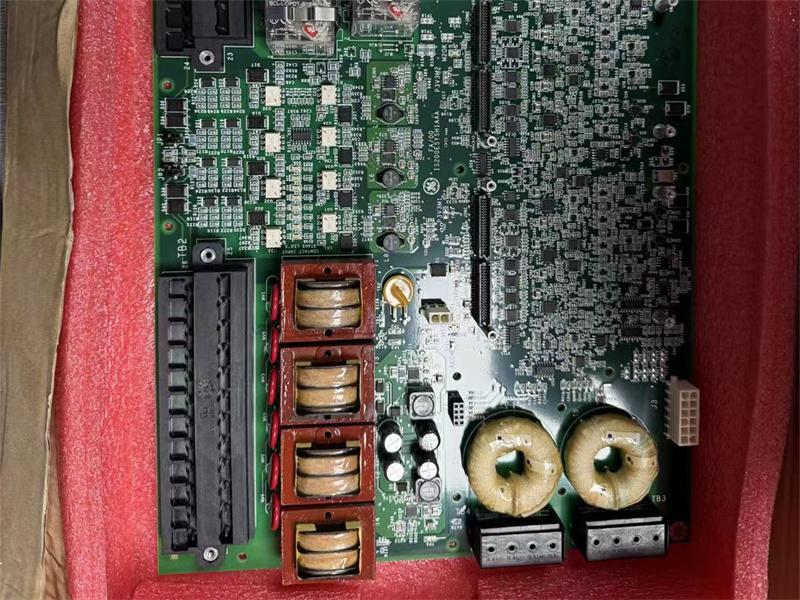

تحتوي لوحة IS200ESYSH1A على محولات عزل تتولى قياسات التيار وجهد المولد. تدعم اللوحة مدخلين لجهد محول الجهد ثلاثي الأطوار ومدخلين لمحول التيار. كما تدعم المدخلات التناظرية (من 4 إلى 20 مللي أمبير أو ±10 فولت). بالإضافة إلى ذلك، تدعم اللوحة مداخل/مخارج تلامس الإثارة، وتحتوي على مخرجين لمرحل الفصل لتشغيل جهاز قفل العميل.
للحصول على مزيد من المعلومات حول جهاز IS200ESYSH1A واستخداماته، يُرجى الرجوع إلى الوثائق المتوفرة على موقعنا، مثل دليل مستخدم أنظمة منظم الجهد GEA-S1310A EX2100e للتحكم في الإثارة بقدرة 35 أمبير و120 أمبير. ستجد في الصفحة الثامنة مخططًا توضيحيًا لنظام التحكم المزدوج لمنظم الجهد EX2100e، يُبين كيفية توصيل جهاز IS200ESYSH1A الخارجي ووظائفه.
الأسئلة الشائعة:
1. كيف تساهم وحدة الإدخال/الإخراج في موثوقية النظام؟
يضمن معالجة الإشارات في الوقت الحقيقي، واكتشاف الأعطال، ودعم التكرار للعمليات الحرجة، مما يقلل من خطر حدوث أعطال في نظام الإثارة.
2. ما هي تصنيفات الجهد والتيار النموذجية لقنوات الإدخال/الإخراج الرقمية؟
مستويات جهد الإدخال الرقمي الشائعة هي 24 فولت تيار مستمر أو 48 فولت تيار مستمر، ويمكن لمرحلات الإخراج الرقمي أن تتحمل ما يصل إلى 25 فولت تيار متردد أو 30 فولت تيار مستمر مع تصنيفات تيار من 2 أمبير إلى 5 أمبير.
