وحدة حماية ومراقبة حالة الآلات من الاهتزازات IOC4MK2 600-043

وصف:

وحدة IOC4Mk2 هي وحدة إدخال/إخراج في نظام مراقبة الآلات Meggitt VM600Mk2. تُستخدم دائمًا بالتزامن مع وحدة MPC4Mk2. وتتمثل وظيفتها الأساسية في استقبال الإشارات من الأجهزة الميدانية وإرسال أوامر التحكم إلى وحدة مراقبة MPC4Mk2.

يمكن تطبيق هذه الوحدة على حماية ومراقبة حالة الآلات الدوارة، مثل مراقبة الاهتزاز والاحتراق.

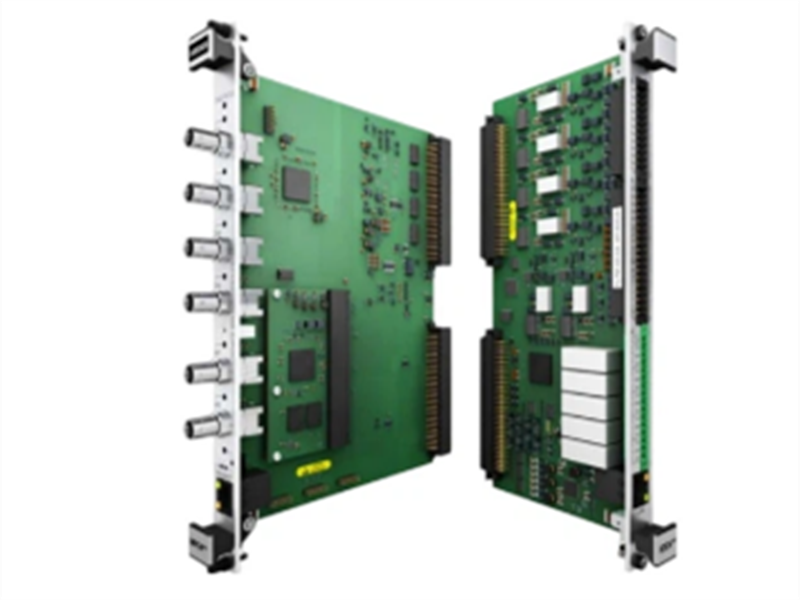

تشغل هذه الوحدة ذات العرض الواحد فتحة رف واحدة ويتم تركيبها في الجزء الخلفي من رف VM600Mk2، مقابل وحدة مراقبة MPC4Mk2 مباشرة، وهي متصلة مباشرة بلوحة الرف الخلفية عبر موصلين.

وحدة الإدخال/الإخراج IOC4Mk2 مزودة بخمسة مرحلات. يُستخدم مرحل واحد عام للإشارة إلى أعطال الدائرة (FAULT) في وحدة MPC4Mk2 1OC4Mk2. يمكن تهيئة المرحلات الأربعة الأخرى بشكل مختلف حسب متطلبات التطبيق، وعادةً ما تكون مفتوحة عادةً (NE) أو مغلقة عادةً (NDE)، وفي حالتي القفل أو الفتح. يتم تشغيل هذه المرحلات بواسطة دائرة التحكم في نظام VM600Mk2. عند اكتشاف عطل، تقوم الدائرة تلقائيًا بتشغيل جميع مرحلات OC4Mk2 وRLC16Mk2، بالإضافة إلى خرج 1OC4K2 التناظري، إلى حالة آمنة، مما يضمن فصل الطاقة عن المرحلات دائمًا عند تعطل أي مكون.

سمات:

- أربع قنوات ديناميكية وقناتان مساعدتان، قابلة للتهيئة كمقياس سرعة دوران المحرك أو مدخل تيار مستمر.

خط أمان النظام -VM60oMk2، الذي يقوم بتشغيل جميع مرحلات النظام إلى حالة آمنة.

- توفر وظائف التشخيص (الاختبار الذاتي المدمج (BIST)) ملاحظات مستمرة حول حالة صحة الوحدة.

- مدخلات قابلة للتكوين بشكل فردي (مع خرج طاقة المستشعر)، وفلاتر القنوات، والمعالجة، والمخرجات - تدعم الحصول على البيانات المتزامنة (تردد ثابت أو تتبع الترتيب).

- طيف عالي الدقة (FFT) لمراقبة الحالة: يصل إلى 6400 خط لكل 100 مللي ثانية.

- ما يصل إلى 10 مخرجات معالجة لكل قناة.

- يمكن ضبط عدة إنذارات لكل مخرج معالج، مع حدود قابلة للتكوين، وتخلف، وتأخيرات زمنية.

- وظائف منطقية للتصويت باستخدام AND و OR والأغلبية لدمج معلومات الإنذار والحالة.

حدود:

عدد القنوات: 4 (قنوات مستقلة)
مدخلات الجهد

• نطاق قياس التيار المستمر: من 0 إلى +20 فولت لكل ذرة أو من 0 إلى -20 فولت لكل ذرة.
• نطاق قياس التيار المتردد: ±20 فولت ذروة-ذروة
• نطاق قياس التيار المتردد والتيار المستمر: ±24 فولت ذروة-ذروة
• نطاق جهد الوضع المشترك: من -50 إلى +50 فولت تيار مستمر
• نسبة رفض الوضع المشترك (CMRR): >55 ديسيبل، حتى 60 هرتز.
• >60 ديسيبل، من 45 إلى 65 هرتز.

• نطاق قياس التيار المستمر: من 0 إلى 35 مللي أمبير.
• نطاق قياس التيار المتردد: 30 مللي أمبير ذروة - ذروة
• نطاق قياس التيار المتردد والتيار المستمر: +50 مللي أمبير ذروة - ذروة
• نطاق التردد: من التيار المستمر إلى 20 كيلوهرتز

• السعة: +1% من النطاق الكامل
• الطور: +1 درجة من 10 هرتز إلى 2 كيلو هرتز.
• +15 درجة من 2 إلى 20 كيلوهرتز
• التيار المستمر: + 0.85% من النطاق الكامل لمدخلات الجهد (من 0 إلى 10 فولت لكل قناة).
• + 1.25% من النطاق الكامل للمدخلات الحالية (من 0 إلى 20 مللي أمبير).
• نطاق الإدخال الديناميكي: >80 ديسيبل، من 3 هرتز إلى 20 كيلوهرتز
