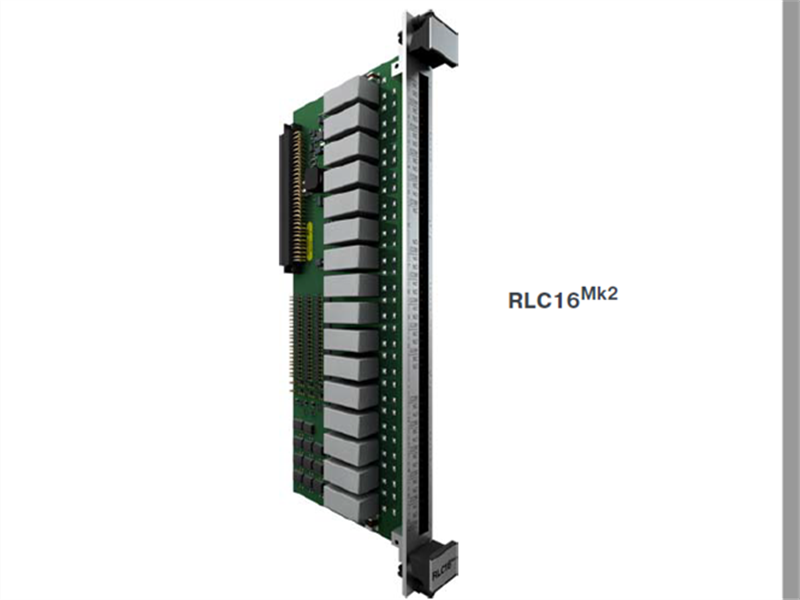

وحدة ترحيل الاهتزاز VM600Mk2 RLC16MK2 600-045

وحدة RLC16Mk2 هي وحدة ترحيل مستقلة اختيارية ضمن نظام المراقبة الميكانيكية VM600Mk2 من الجيل الثاني، والمثبت على رفوف. عندما لا تكفي المرحلات الأربعة التي توفرها بطاقة MPCAMk2 1OC4Mk2 لتطبيق معين، يمكن لوحدة RLC16Mk2 الاختيارية زيادة خرج المرحلات. يجب أن تعمل وحدة RLC16Mk2 تحت سيطرة وحدة MPC4Mk2 المرتبطة بها؛ وهي متوافقة مع كل من رفوف نظام VM600Mk2 القياسية (ABE04x) والرفوف فائقة النحافة (ABE056). تشغل وحدة الترحيل هذه فتحة واحدة في رف VM600Mk2، حيث تُثبّت في الجزء الخلفي من الرف وتتصل مباشرةً بلوحة التوصيل الخلفية للرف عبر موصلين.

تتضمن وحدة RLC16Mk2 ستة عشر مرحلًا أحادي القطب ثنائي الاتجاه (SPDT) قابلة للتهيئة من قِبل المستخدم (من RL1 إلى RL16) لعرض تنبيهات النظام و/أو معلومات الحالة عن بُعد. يتم تشغيل وحدة المرحلات هذه بواسطة دائرة تحكم تدعم وظيفة "السلامة/الخط" في نظام VM600Mk2، وهي إشارة تحكم شاملة للنظام. عند اكتشاف عطل في النظام، تقوم إشارة التحكم هذه تلقائيًا بتشغيل جميع المرحلات والمخرجات التناظرية داخل النظام إلى حالة آمنة، مما يضمن فصل الطاقة في الوقت المناسب في حالة حدوث عطل. تدعم وحدة المرحلات كلاً من وضعَي التثبيت وعدم التثبيت، ويتم تكوين الوضع المحدد والتحكم فيه بواسطة وحدة MPC4Mk2 المرتبطة بها.

سمات:

• الأجهزة المتوافقة مع VibroSight من خط إنتاج مقياس الاهتزاز
• وحدات الترحيل VM600Mk2 (الجيل الثاني)
• متوفر بنسختين: قياسية و SIL (السلامة).
• 16 مرحلًا قابلاً للتكوين من قبل المستخدم
• خط أمان نظام VM60oMk2 لتشغيل جميع مرحلات النظام إلى حالة آمنة
• مراقبة المرحلات ومراقبة مصدر الطاقة مع إخراج حالة الوحدة
• مرحلات محكمة الإغلاق بالإيبوكسي مع نقاط تلامس قابلة للتحويل (SPDT)
• متوافق مع رفوف نظام VM600Mk2 (ABE04x) والرفوف النحيفة (ABE056).
• يتوافق مع معيار API 670
• برنامج قابل للتكوين
• إدخال وإزالة الوحدات أثناء التشغيل (التبديل السريع)

حدود:

درجة حرارة

• نطاق التشغيل: من 20 إلى 65 درجة مئوية (من -4 إلى 149 درجة فهرنهايت)
• تخزين: من -40 إلى 85 درجة مئوية (من -40 إلى 185 درجة فهرنهايت)

• مقاومة VDE 8 أمبير عند 250 فولت تيار متردد، 100 ألف دورة
• UL 10 A عند 250 فولت تيار متردد مقاوم، 30 ألف دورة.
