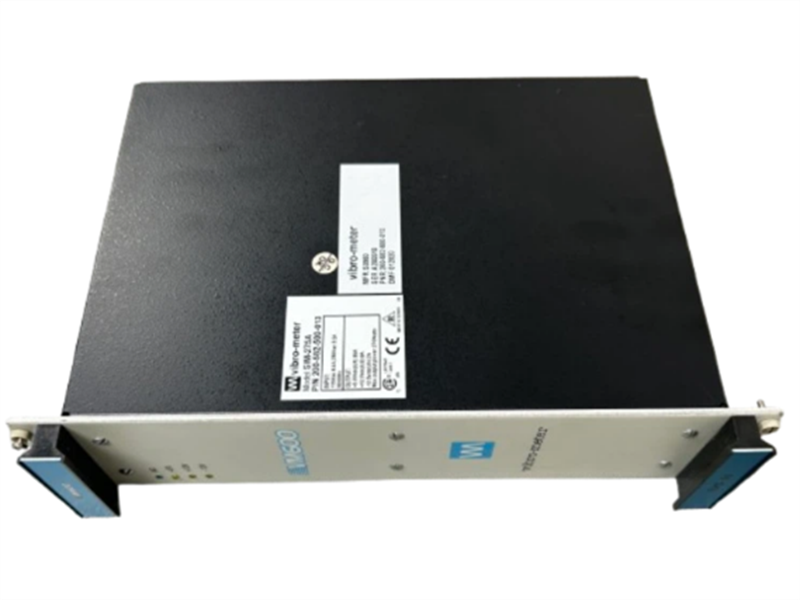

وحدة تزويد الطاقة للرفوف VM600 بتقنية الاهتزاز RPS6U 200-582-200-122

وحدة تزويد الطاقة RPS6U 200-582-200-013 هي وحدة تزويد طاقة مثبتة على الرف لسلسلة VM600Mk2/VM600. وهي مصممة خصيصًا لأنظمة الحماية الميكانيكية وأنظمة مراقبة الحالة والأداء لسلسلة VM600Mk2/VM600.

يتم تركيب مصدر الطاقة هذا في الجزء الأمامي من رف النظام ABE04x ويتصل بحافلة VME على اللوحة الخلفية للرف عبر موصلين عاليي التيار، مما يتيح تشغيل رف النظام بواسطة مصادر طاقة خارجية AC و/أو DC ويدعم نطاقًا واسعًا من جهد الإدخال.

يمكن تركيب وحدة تزويد طاقة واحدة أو اثنتين من طراز VM600Mk2/VM600 RPS6U في رف نظام VM600Mk2/VM600 ABE04x. يستطيع الرف المزود بوحدة تزويد طاقة واحدة من طراز RPS6U تلبية متطلبات الطاقة لكامل وحدة الرف (البطاقة) عند درجة حرارة تشغيل قصوى تبلغ 50 درجة مئوية (122 درجة فهرنهايت). بالإضافة إلى ذلك، يمكن للرف استيعاب وحدتي تزويد طاقة من طراز RPS6U لتوفير طاقة احتياطية، أو لتوفير طاقة غير احتياطية للوحدات (البطاقات) في ظروف بيئية أوسع.

يمكن لحامل نظام VM600Mk2/VM600 ABE04x المزود بوحدتي تزويد طاقة RPS6U تحقيق التشغيل الاحتياطي (أي، توفير طاقة احتياطية للحامل)، مما يلبي متطلبات الطاقة لجميع وحدات (بطاقات) الحامل. هذا يعني أنه حتى في حالة تعطل إحدى وحدتي RPS6U، فإن الأخرى ستظل قادرة على توفير الطاقة الكاملة للحامل، مما يضمن استمرارية تشغيله وبالتالي تحسين توافر نظام مراقبة المعدات.

سمات:

- من خط إنتاج مقياس الاهتزاز
- وحدة تزويد الطاقة لرفوف أنظمة VM600Mk2/VM600ABE04x مقاس 19 بوصة بارتفاع 6U
- المدخلات: إصدارات بمدخل تيار متردد ومدخل تيار مستمر
- المخرجات: +5 فولت تيار مستمر و+12 فولت تيار مستمر
- حماية من زيادة الجهد الكهربائي، وقصر الدائرة، والحمل الزائد
-مؤشرات الحالة
- طاقة عالية، أداء عالٍ، كفاءة عالية
- انخفاض طفيف في القدرة ضمن نطاق درجة حرارة التشغيل

حدود:

جهد الإدخال الاسمي (جهد الخط): 24 فولت تيار مستمر
نطاق جهد الإدخال: من 18 إلى 32 فولت تيار مستمر
تيار الإدخال: 30 أمبير كحد أقصى.
الكفاءة: 83% نموذجي.
تيار البدء: أقل من 10 أضعاف تيار الإدخال الاسمي
جهد الخرج الاسمي (جهد التغذية): +5 فولت تيار مستمر حتى 50 أمبير،
+12 فولت تيار مستمر حتى 8 أمبير،
-12 فولت تيار مستمر حتى -4 أمبير
طاقة الخرج: 330 واط كحد أقصى.
ضبط الخط (تغير بنسبة ±10% في المدخلات الاسمية): <±1% لجميع المخرجات
درجة حرارة
• نطاق التشغيل: من 0 إلى 70 درجة مئوية (من 32 إلى 158 درجة فهرنهايت)
• التخزين: من -40 إلى 85 درجة مئوية (من -40 إلى 185 درجة فهرنهايت)
الرطوبة: من 5 إلى 90%، بدون تكثف
